存储系统

存储系统¶

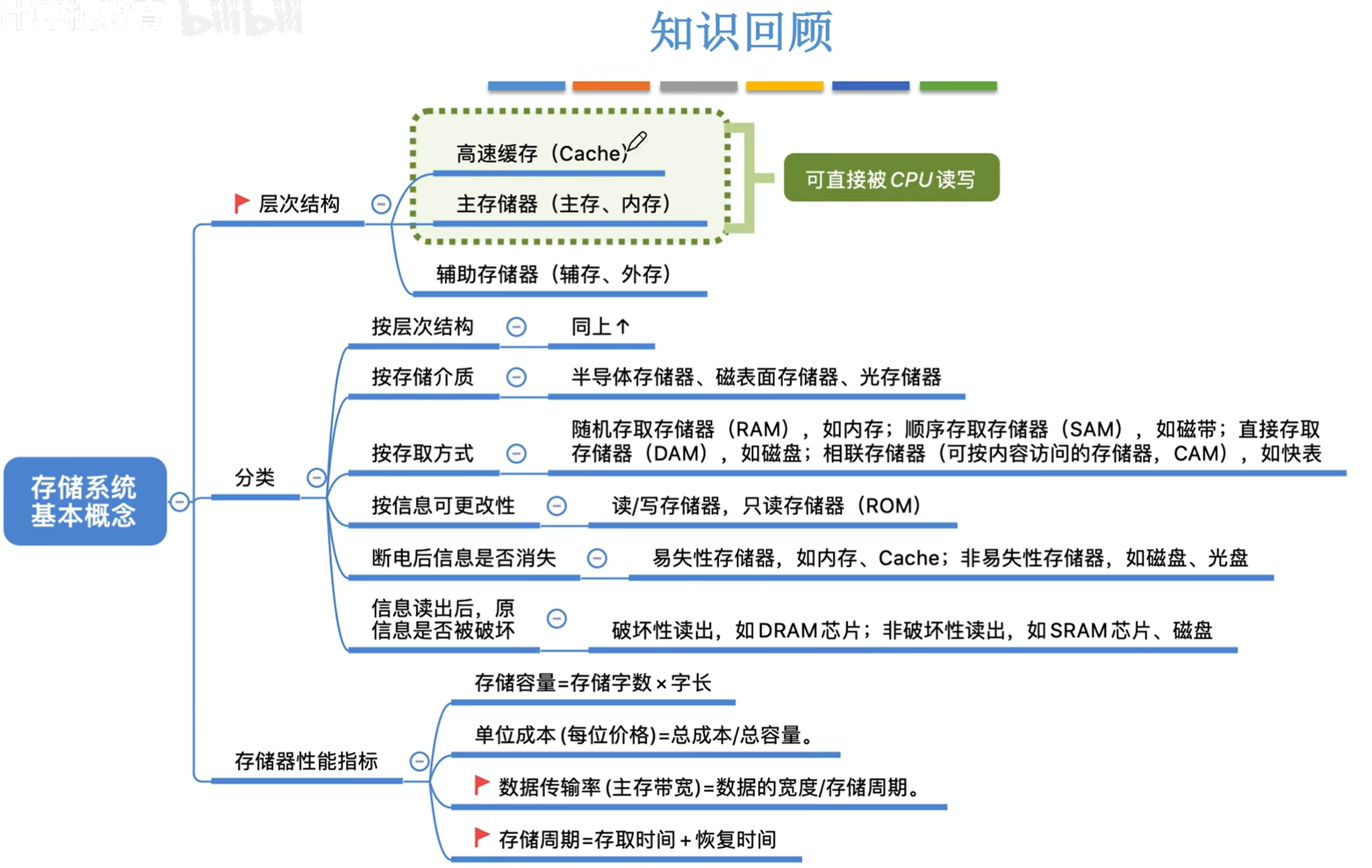

存储器概述¶

随机存储器（RAM，Random Access Memory）：读写任何一个存储单元所需时间都相同，与存储单元所在的物理位置无关。
顺序存储器（SAM， Sequential Access Memory）：读写一个存储单元所需时间取决与存储单元所在的物理位置。
直接存储器（DAM，Direct Access Memory）：先直接选取信息所在区域，然后按顺序方式选取，既有随机存取特性，也有顺序存取特性。
RAM和ROM都是随机存取方式。

2和3这种存储器我们称为串行访问存储器，即读写某个存储单元所需时间与存储单元的物理位置有关。

主存储器¶

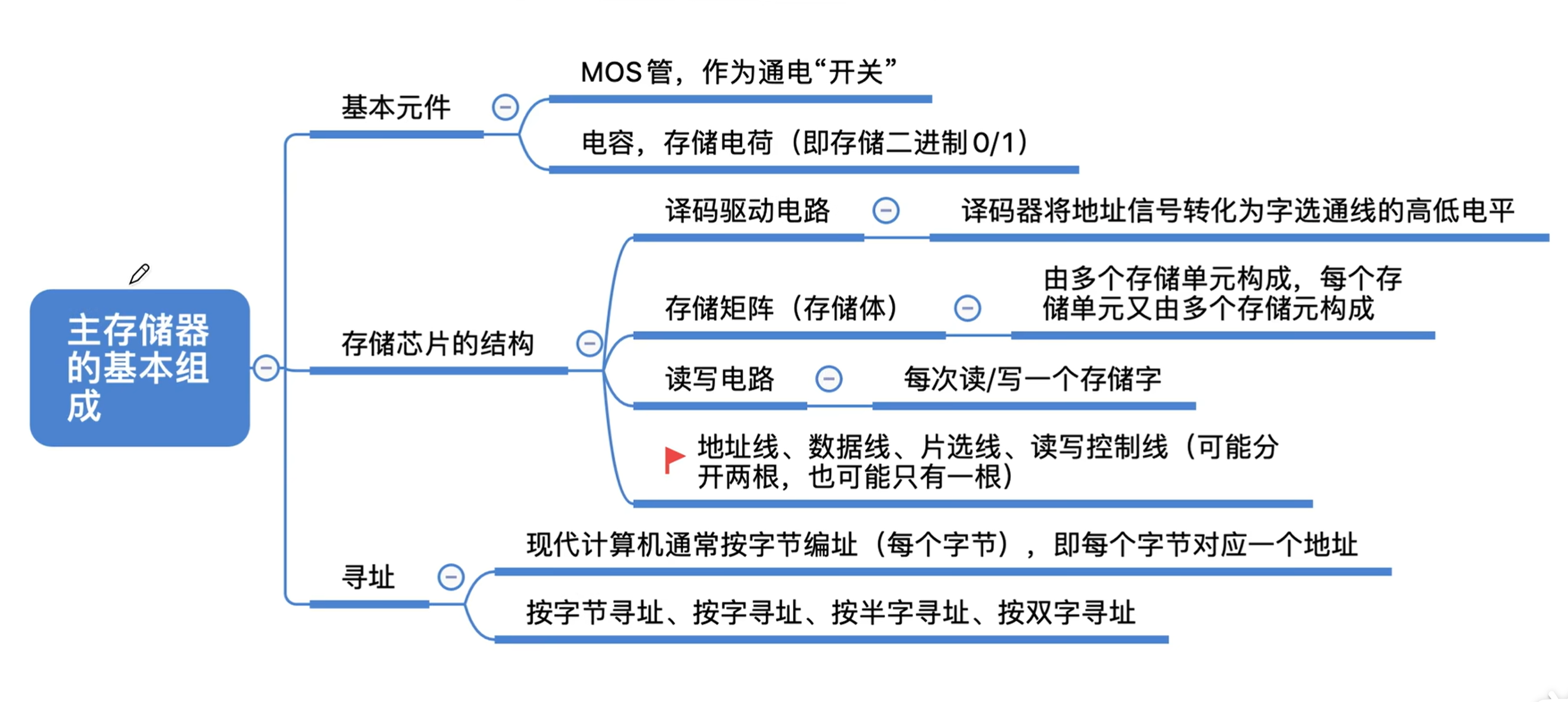

主存储器的基本组成¶

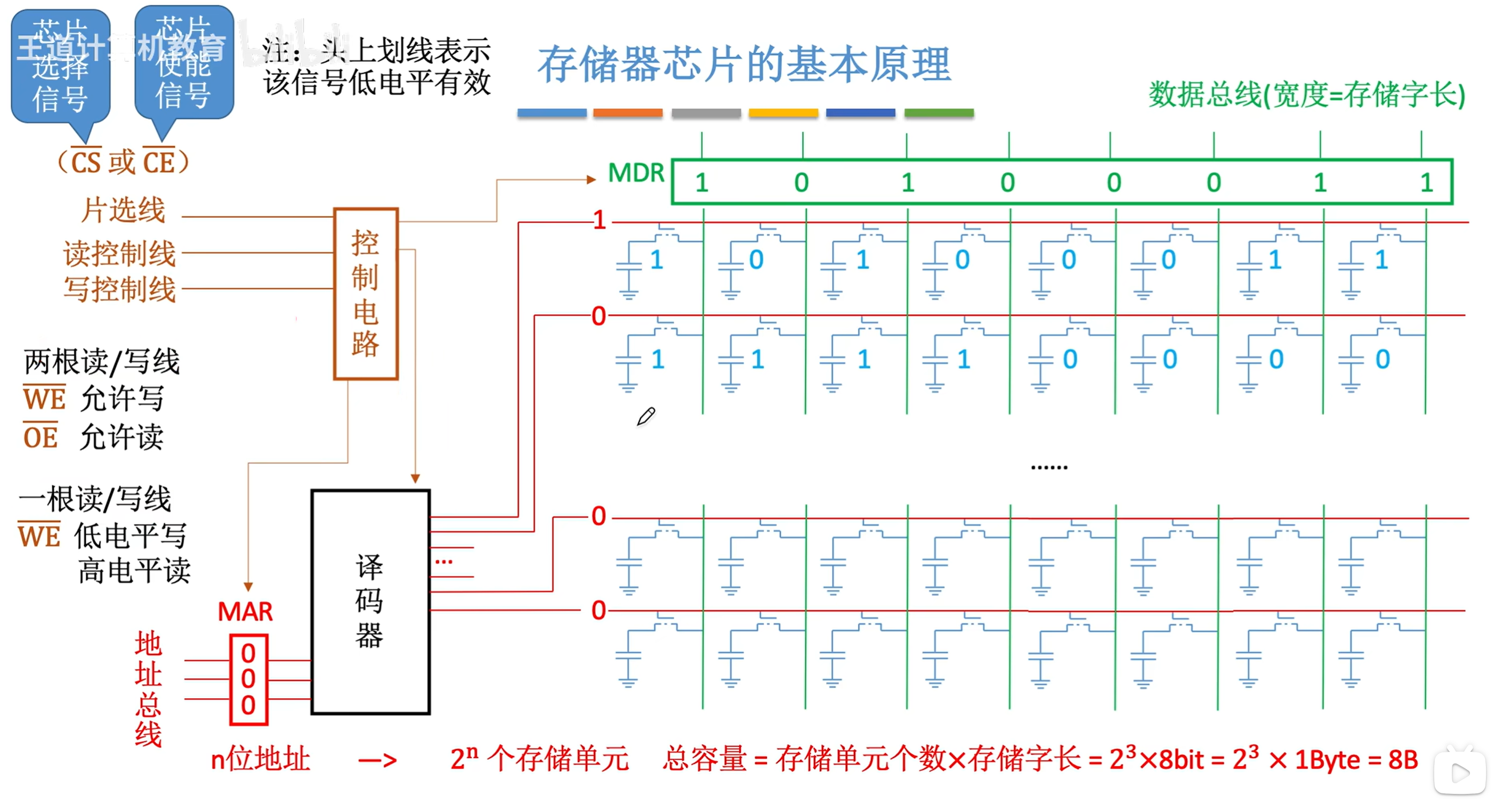

\(\overline{\text{CS}}\)：Chip Select，片选信号，选择本次给哪个存储芯片通电。
引脚数目：地址线数目 + 数据线数目 + 片选线（1） + 读\写控制线（1或2）+ 供电引脚（1） + 接地引脚（1）
**N * M 位存储芯片 **：N个存储单元、M位的存储字长

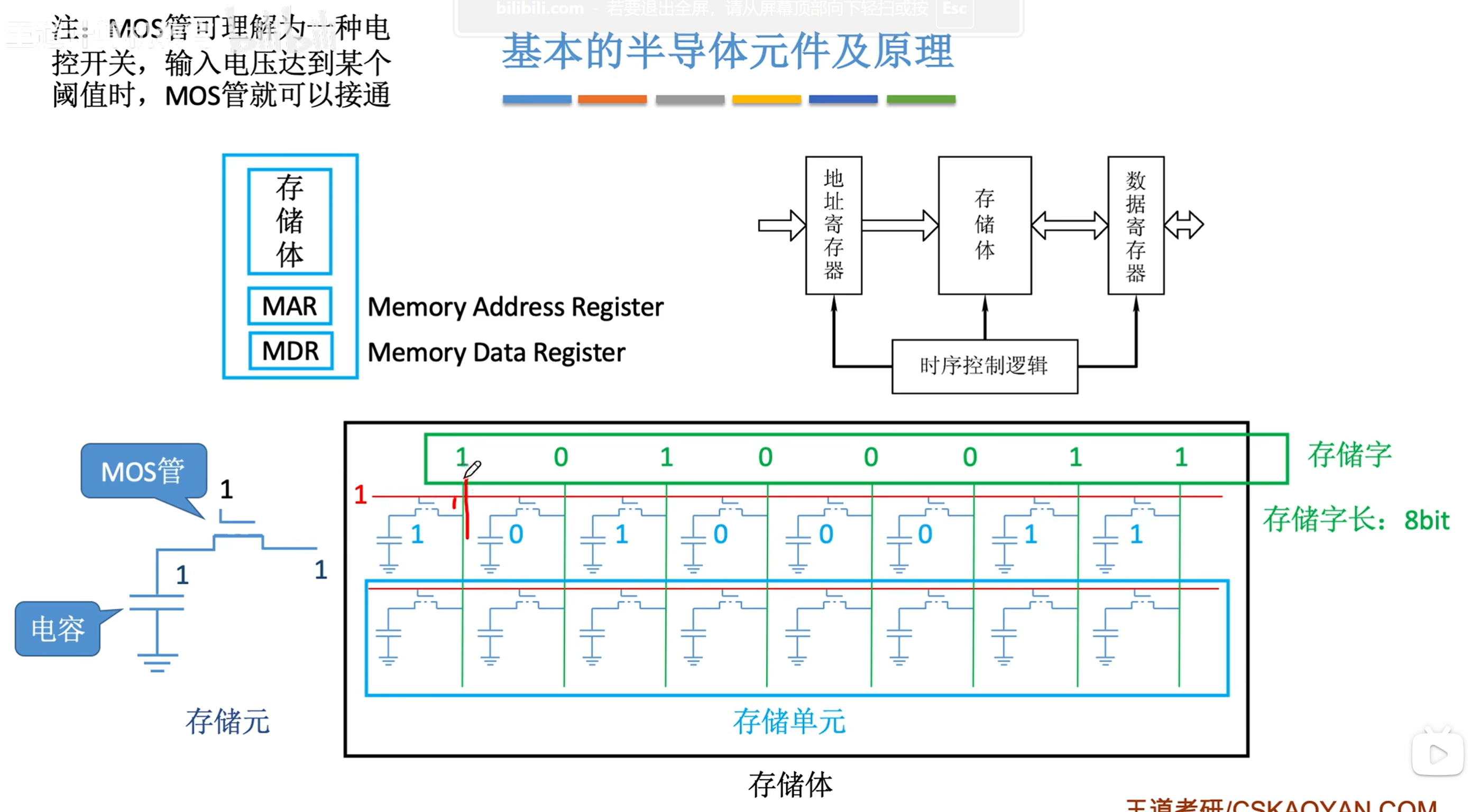

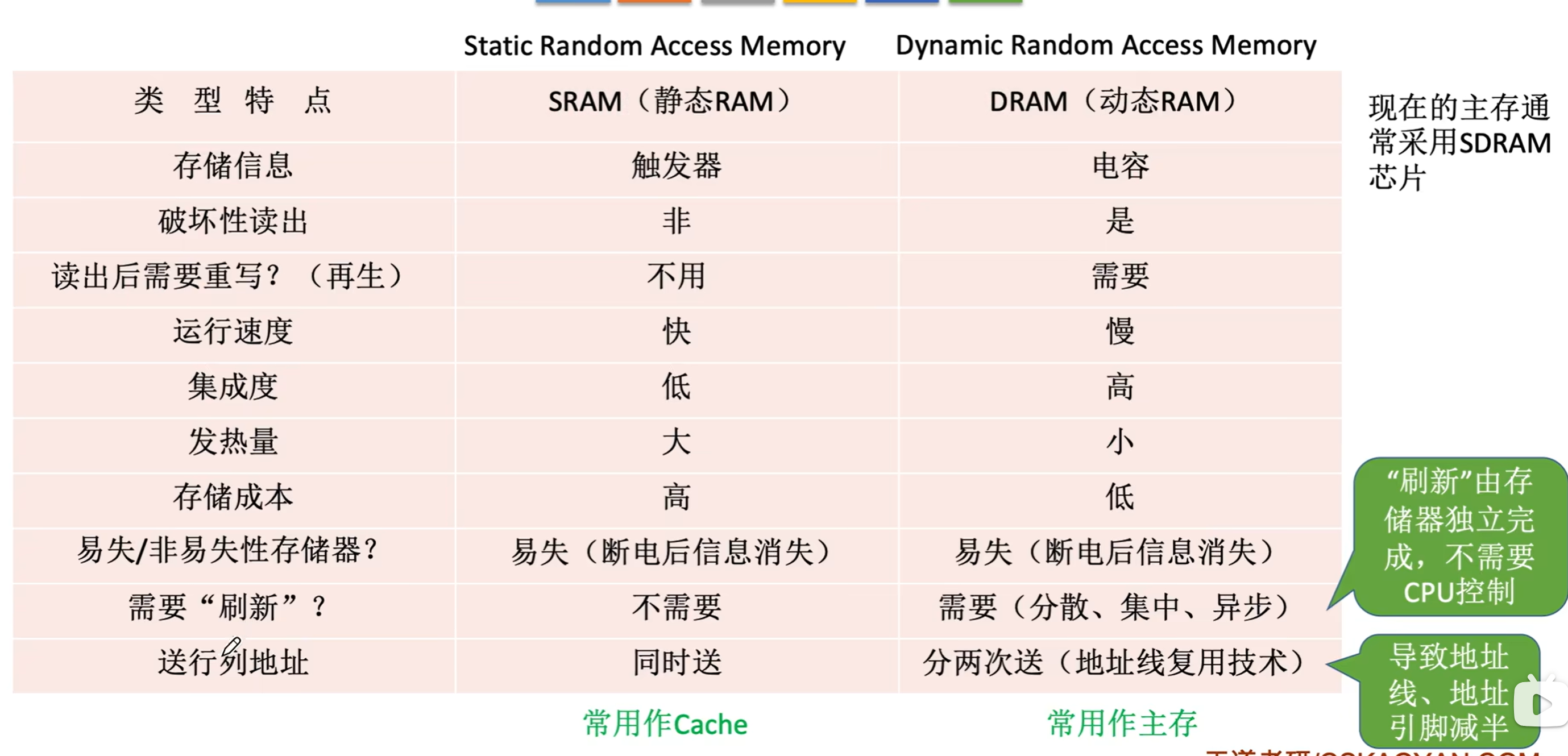

SRAM和DRAM¶

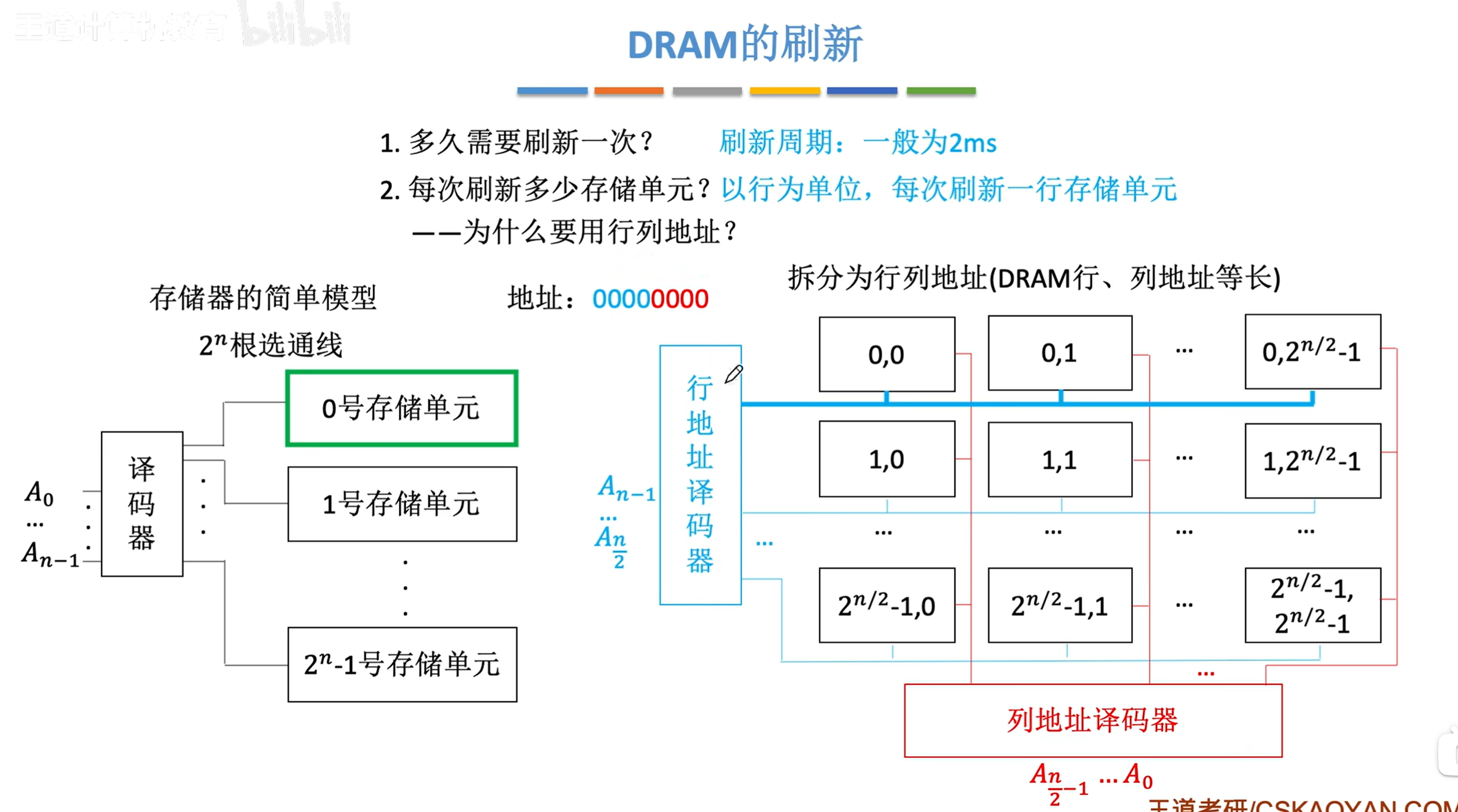

此处的刷新指的是给定期电容充电，由于电容的特性电子在2ms内就会减少或消失，因此需要定期刷新来保证数据不丢。
SDRAM 就是加了同步时钟、支持突发流水线、带模式寄存器的升级版 DRAM，核心目的：提速、简化控制器、优化连续读写性能。

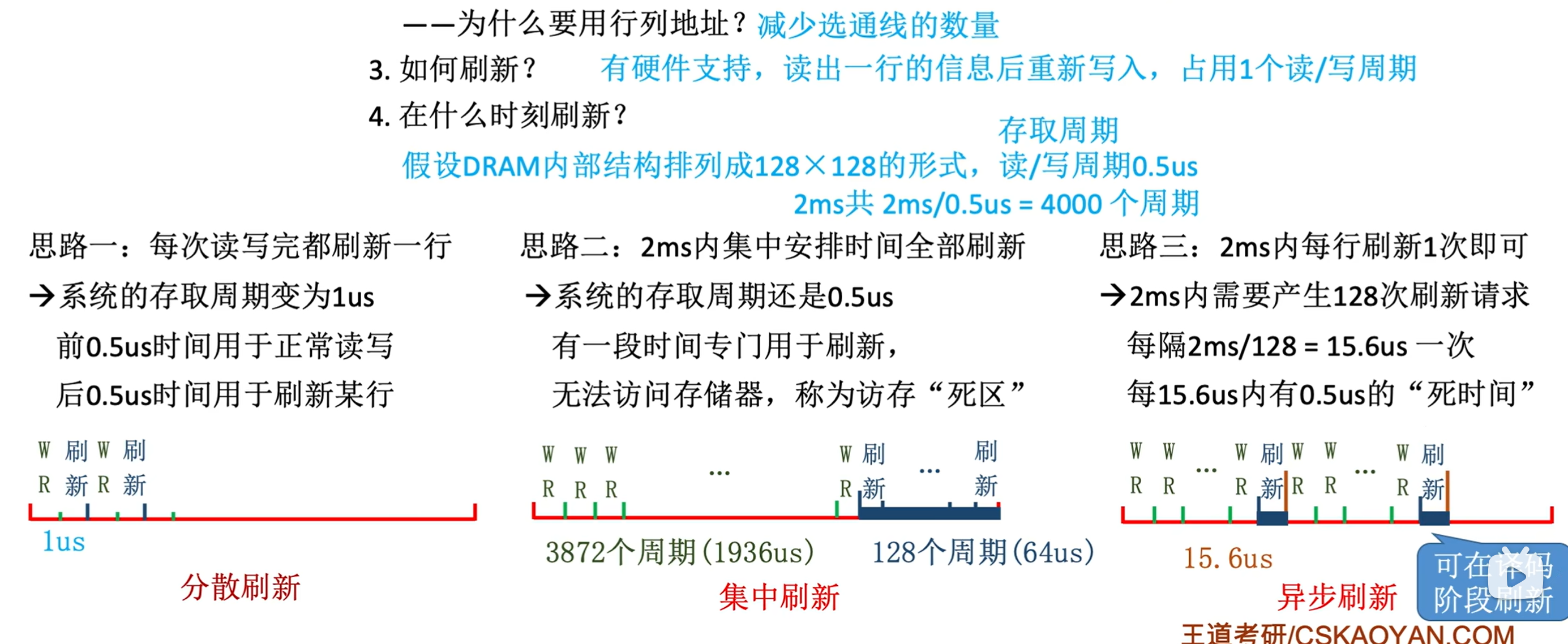

DRAM的刷新按行进行。
半导体RAM分为DRAM和SRAM。
SDRAM的行缓冲器通常用SRAM实现。

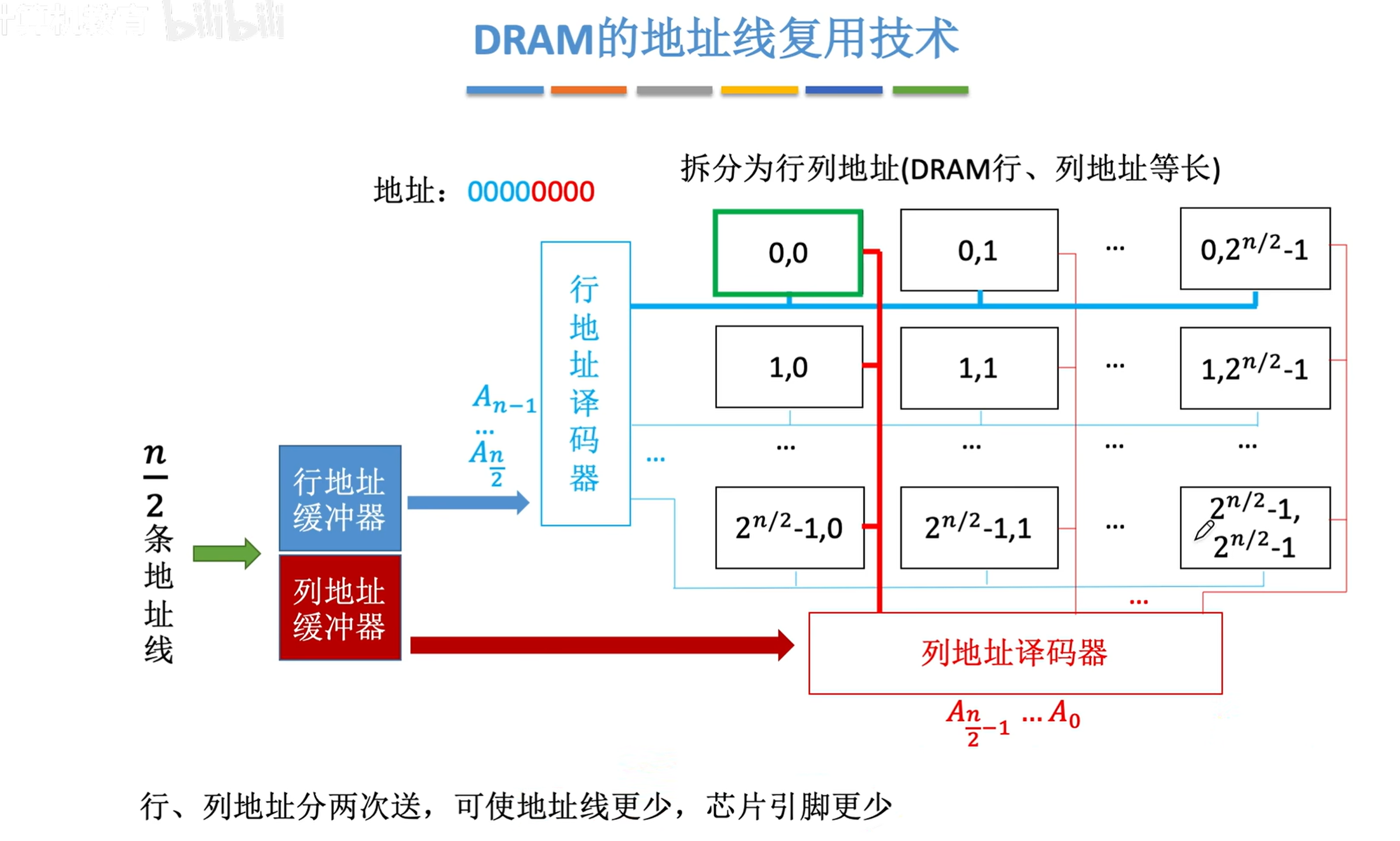

弄成二维的目的是减少集成难度，若有MAR有二十位，不进行二维变换的话，要集成2^20^这么多线，若是变成行列的话每一边只需要处理10位，也就是集成2^10^也就是1024条线。

传统DRAM芯片与CPU采用异步方式交换数据。

每次刷新是读出原存内容，然后通过一个刷新放大器后又重新存回存储单元，这里的读写合并成了一个内部连续流水线操作，时间正好差不多是一个存取周期。

只读存储器¶

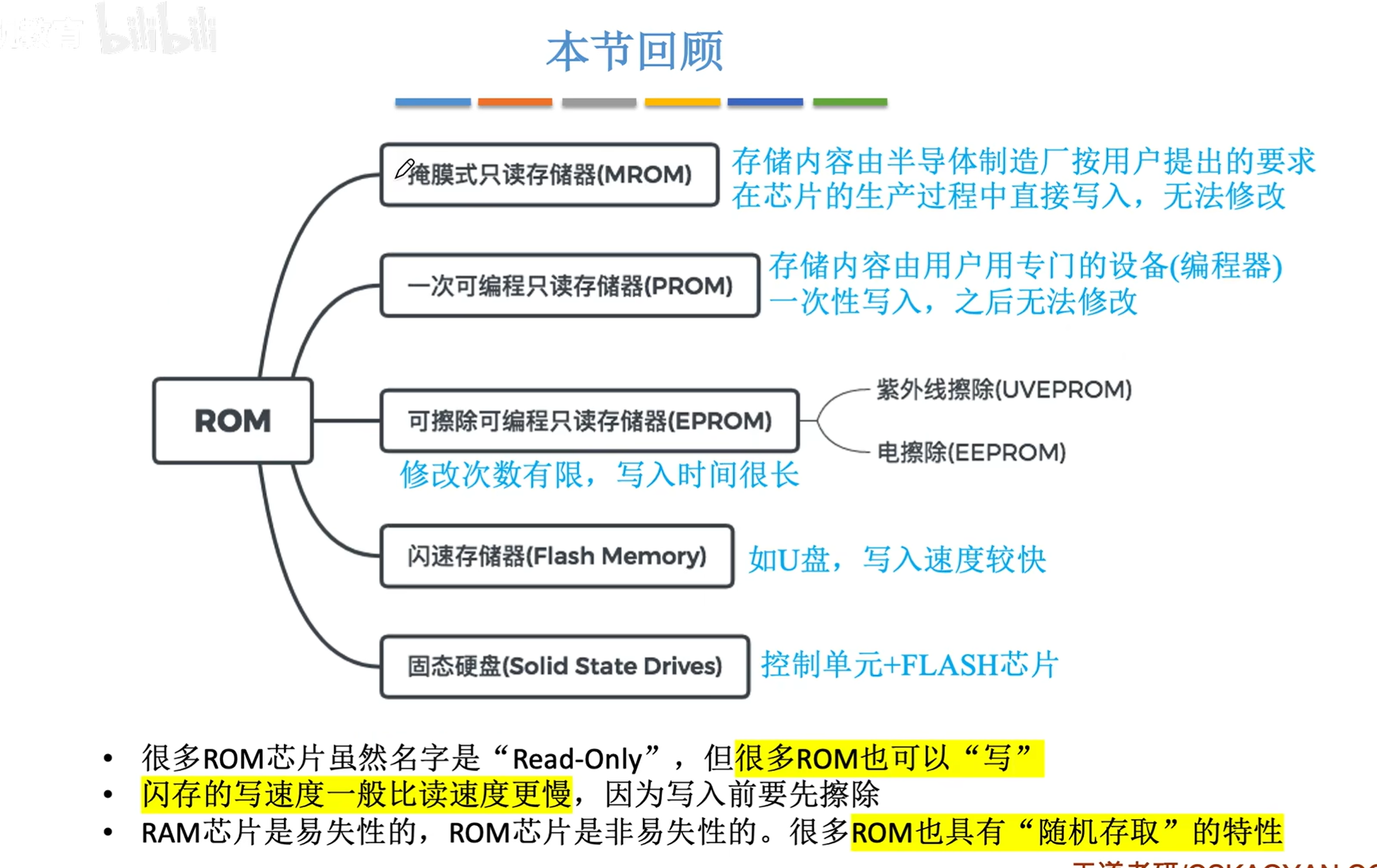

MROM：Mask Read-Only Memory
PROM：Programmable Read-Only Memory（可编程的）
EPROM：Erasable Programmable Read-Only Memory
EEPROM：Electrically 同上。可以擦特定的字
UVEPROM（Ultravioler rays）要擦只能擦所有信息
CD-ROM。仅供读取，不能修改的光盘。
逻辑上，主存由RAM + ROM组成，且二者常统一编址，也就是说主板上的βios芯片也是也是主存的一部分。

双端口RAM和多模块存储器¶

双端口RAM已从408大纲中删除

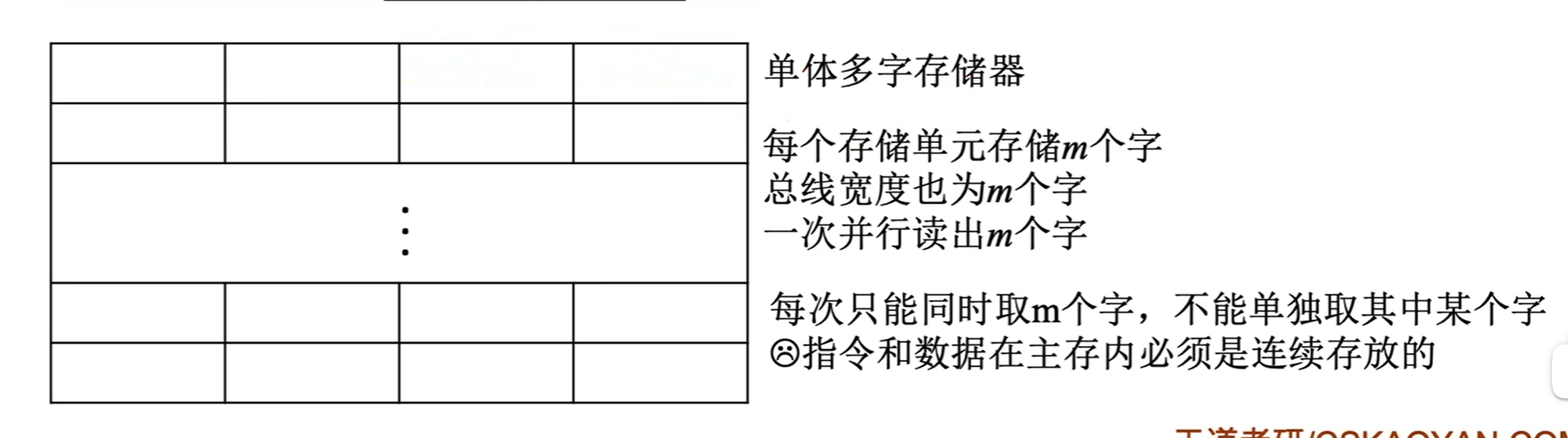

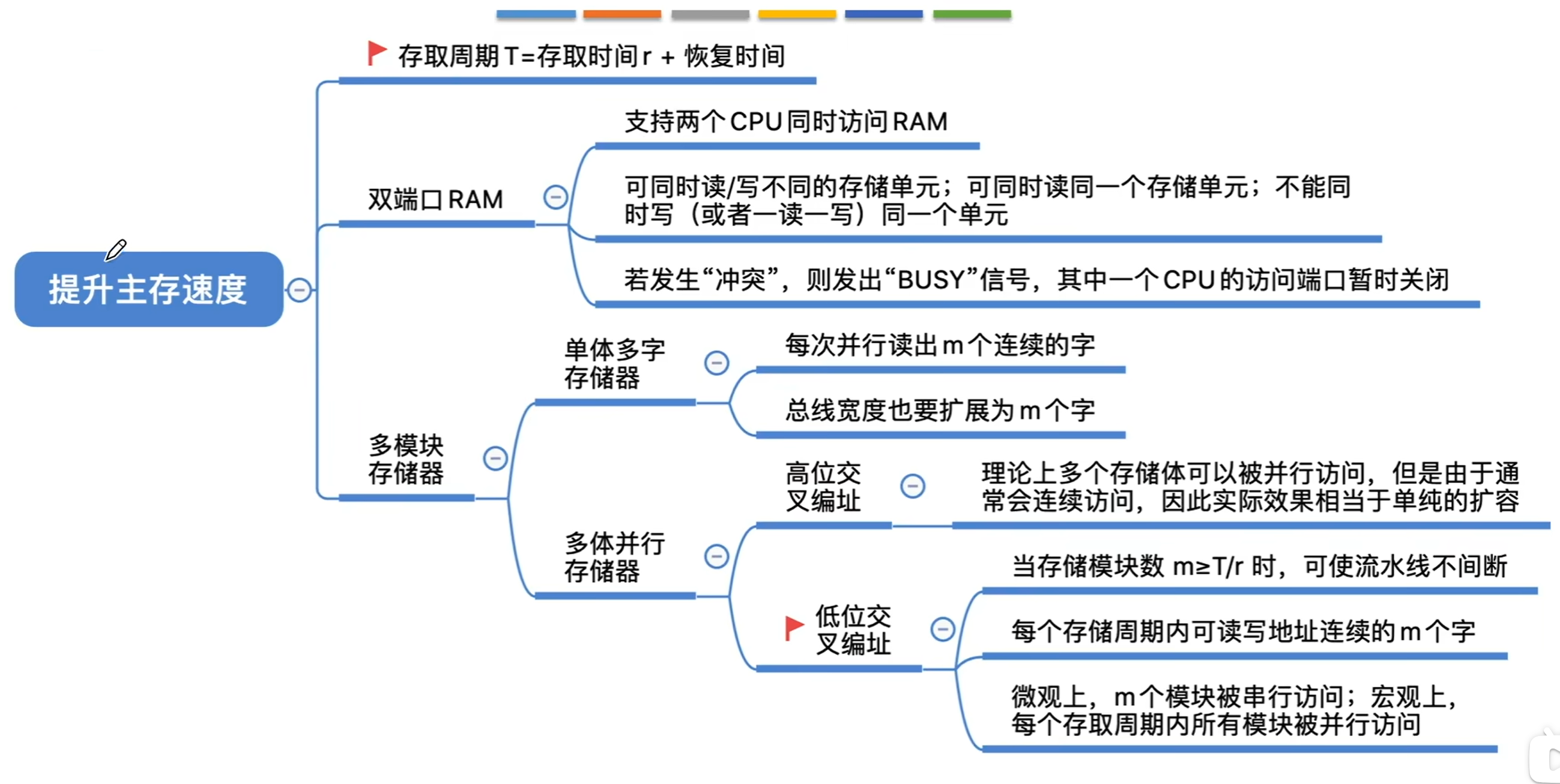

实际上单体多字这种存储模式速度和多模块是差不多的，但是灵活性更差。

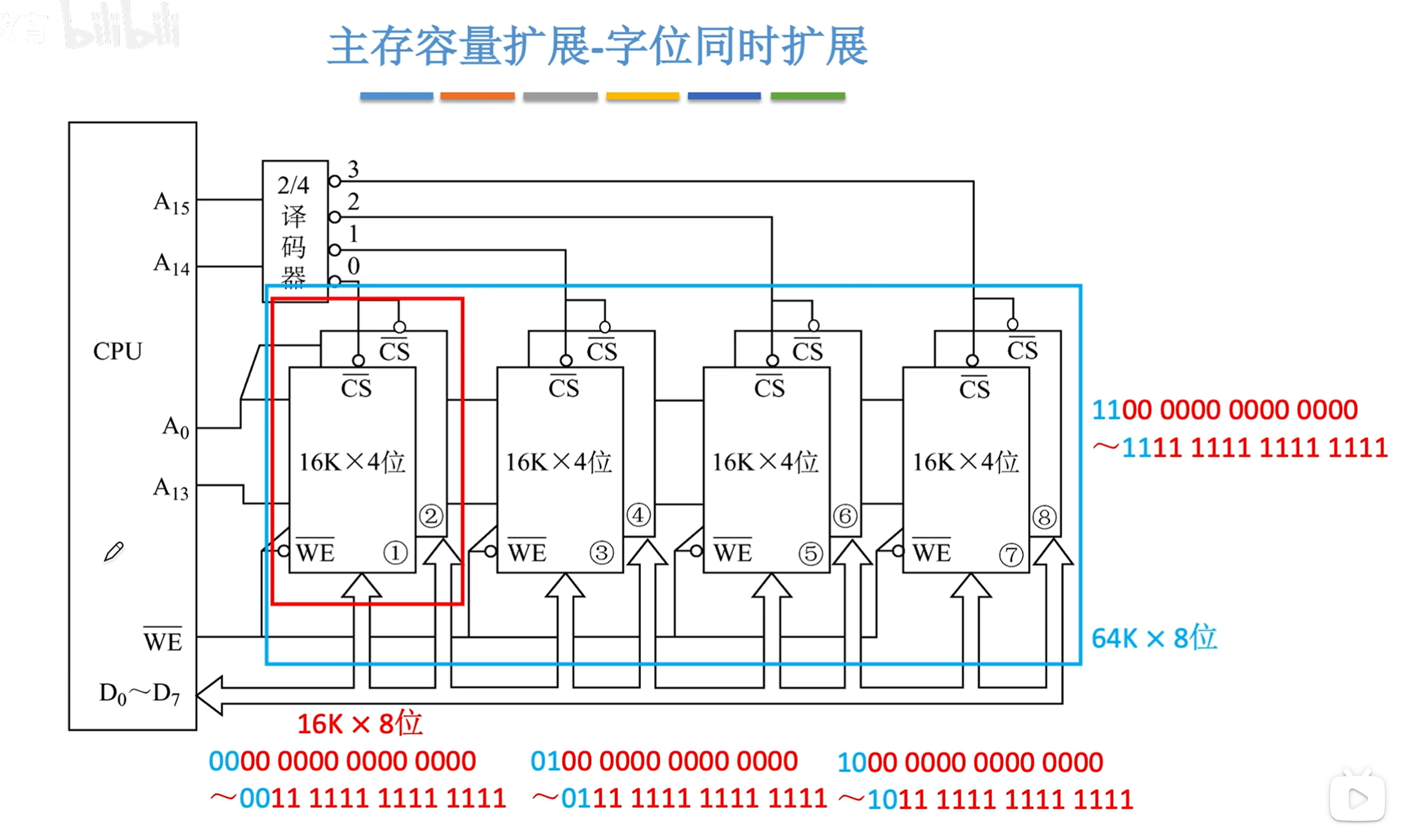

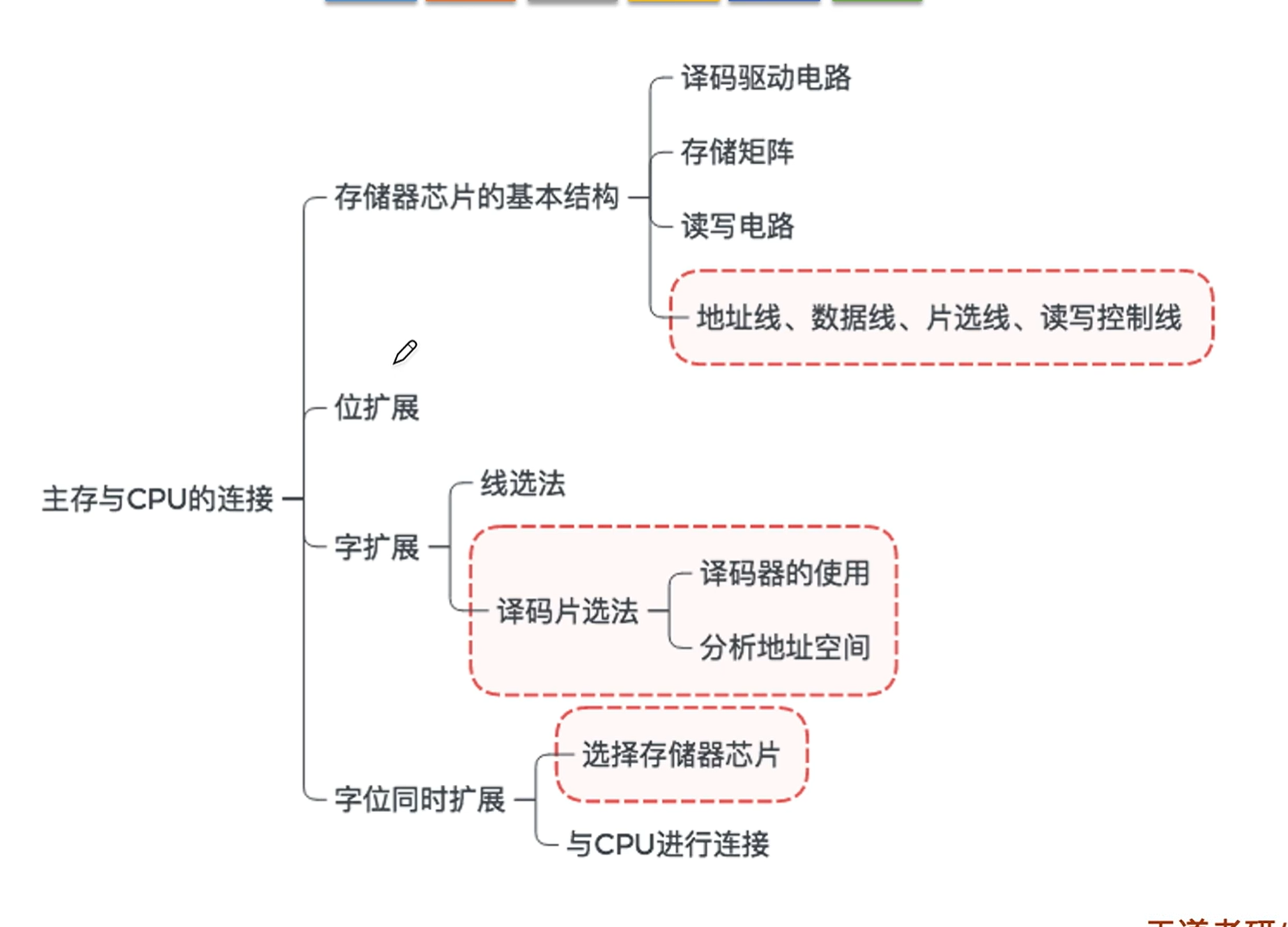

主存储器与CPU的连接¶

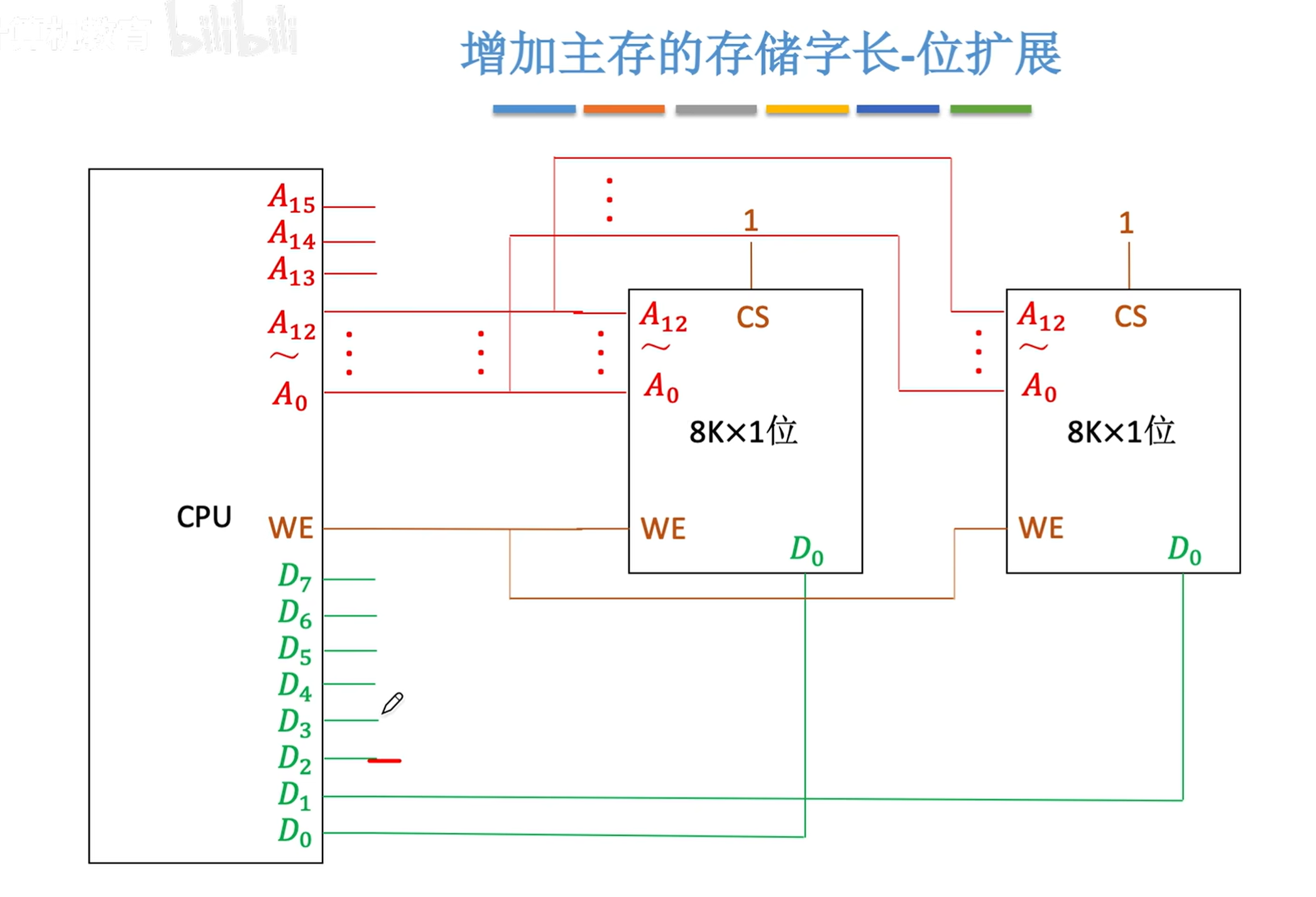

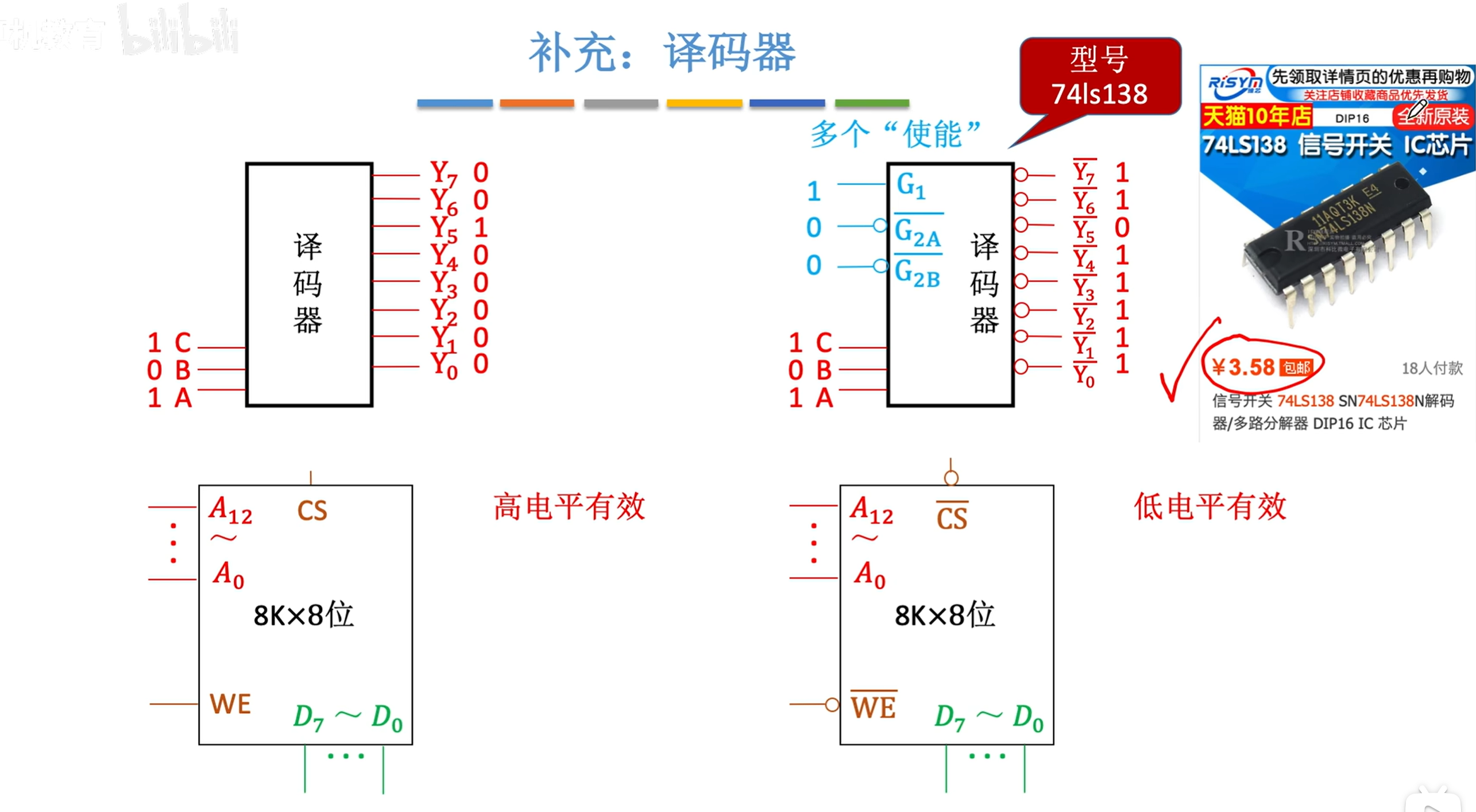

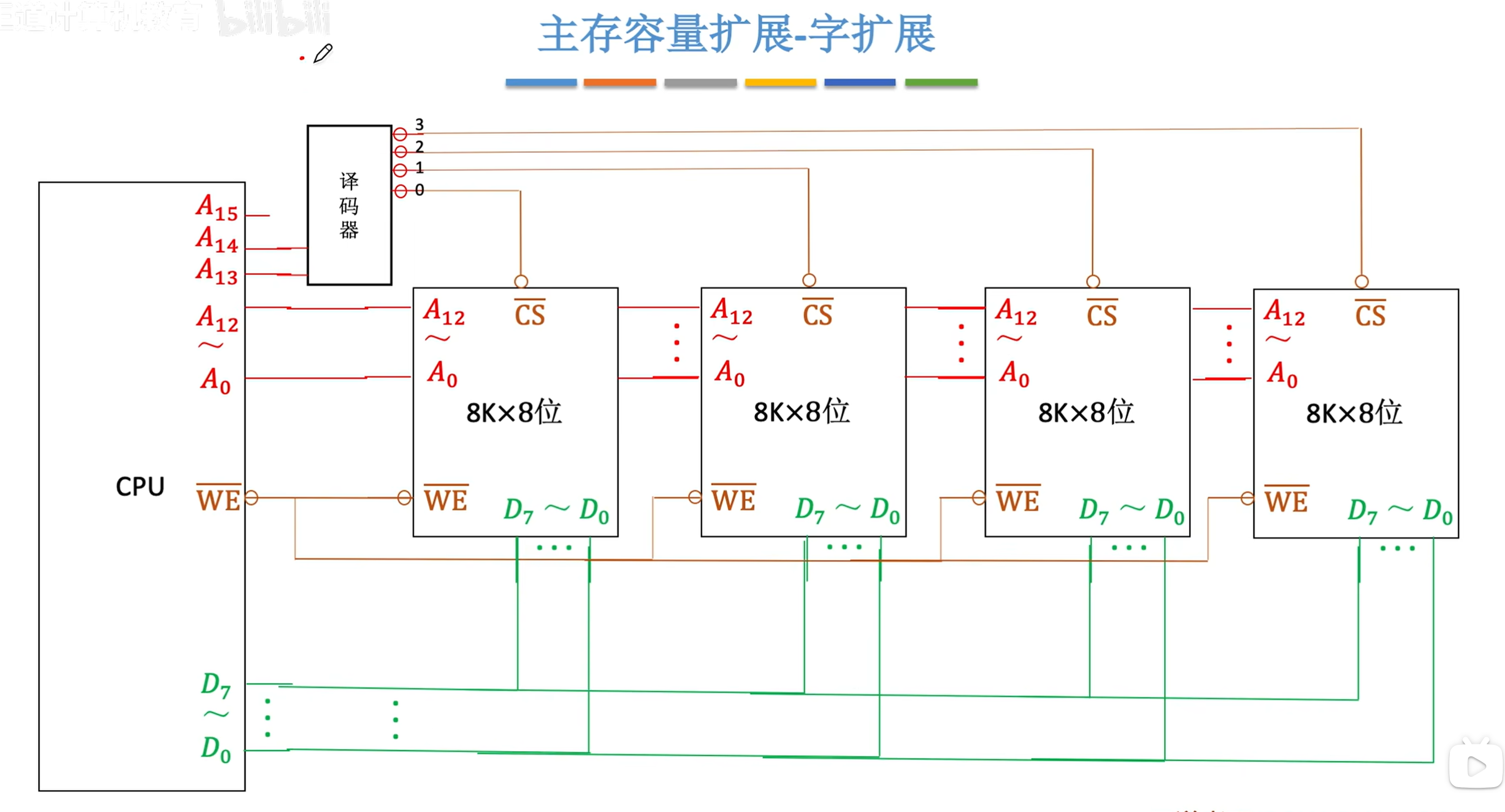

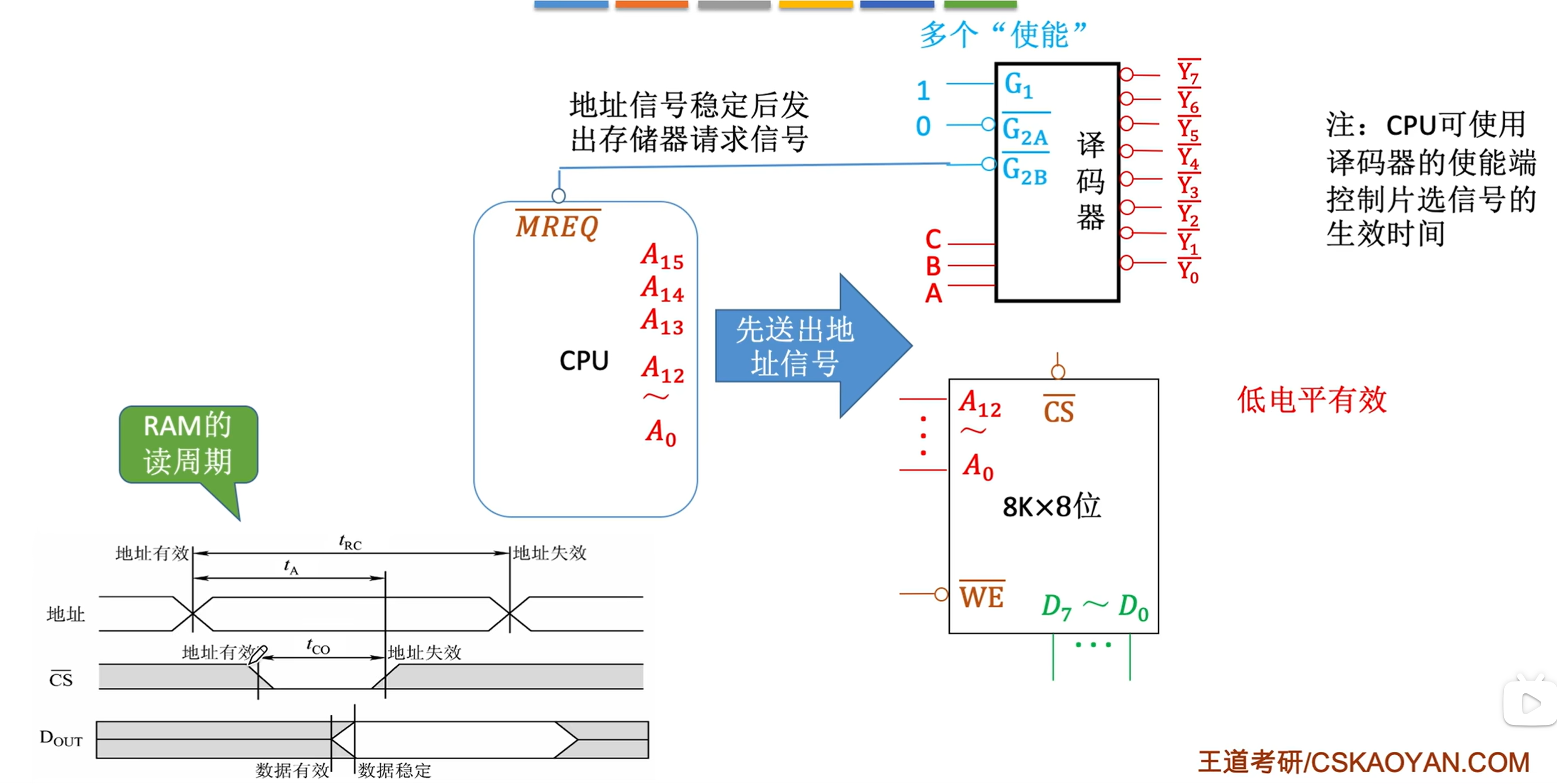

简单来说，使能端的作用就是控制译码器什么时候正常工作，如上图，只有当三个使能端信号依次为 1、0、0 时译码器才会输出有效信号（对应编码通道输出 0，其余为 1），不满足该条件则所有输出全为 1。

通常译码器的使能端会接入 \(\overline{\text{MREQ}}\)（存储器请求信号）：该信号用于区分 CPU 操作对象，仅当 CPU 发起主存访问、\(\overline{\text{MREQ}}\) 有效时，译码器才会产生存储芯片片选信号；若 CPU 访问 I/O 外设，\(\overline{\text{MREQ}}\) 无效，译码器关闭，不会选中内存芯片。芯片被片选后，再配合读写控制信号 \(\overline{\text{RD}}\) / \(\overline{\text{WE}}\) 完成数据读或写。

对于左下角的图，第一行之所以这么画是因为传输地址时有0有1所以有高电平也有低电平，因此有上也有下。第二行对于片选信号，因为只有0（低电平）时有效，1（高电平）无效所以这么画。第三行和第一行同理。

外部存储器¶

磁盘存储器¶

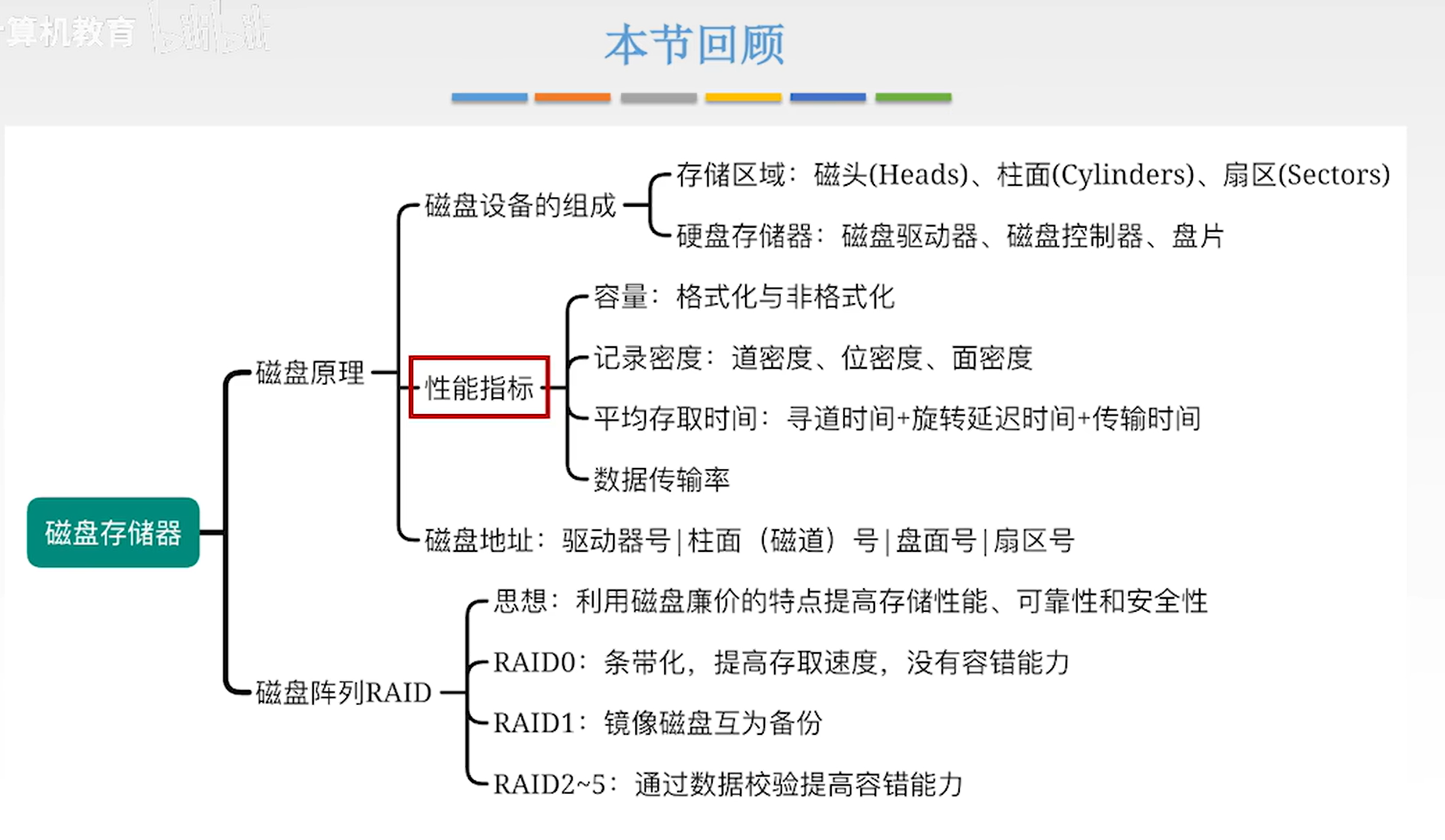

RAID（Redundant Array of Inexpensive Disk，廉价冗余磁盘阵列）
RAID 0类似低地址交叉编址。RAID 0是无校验的。

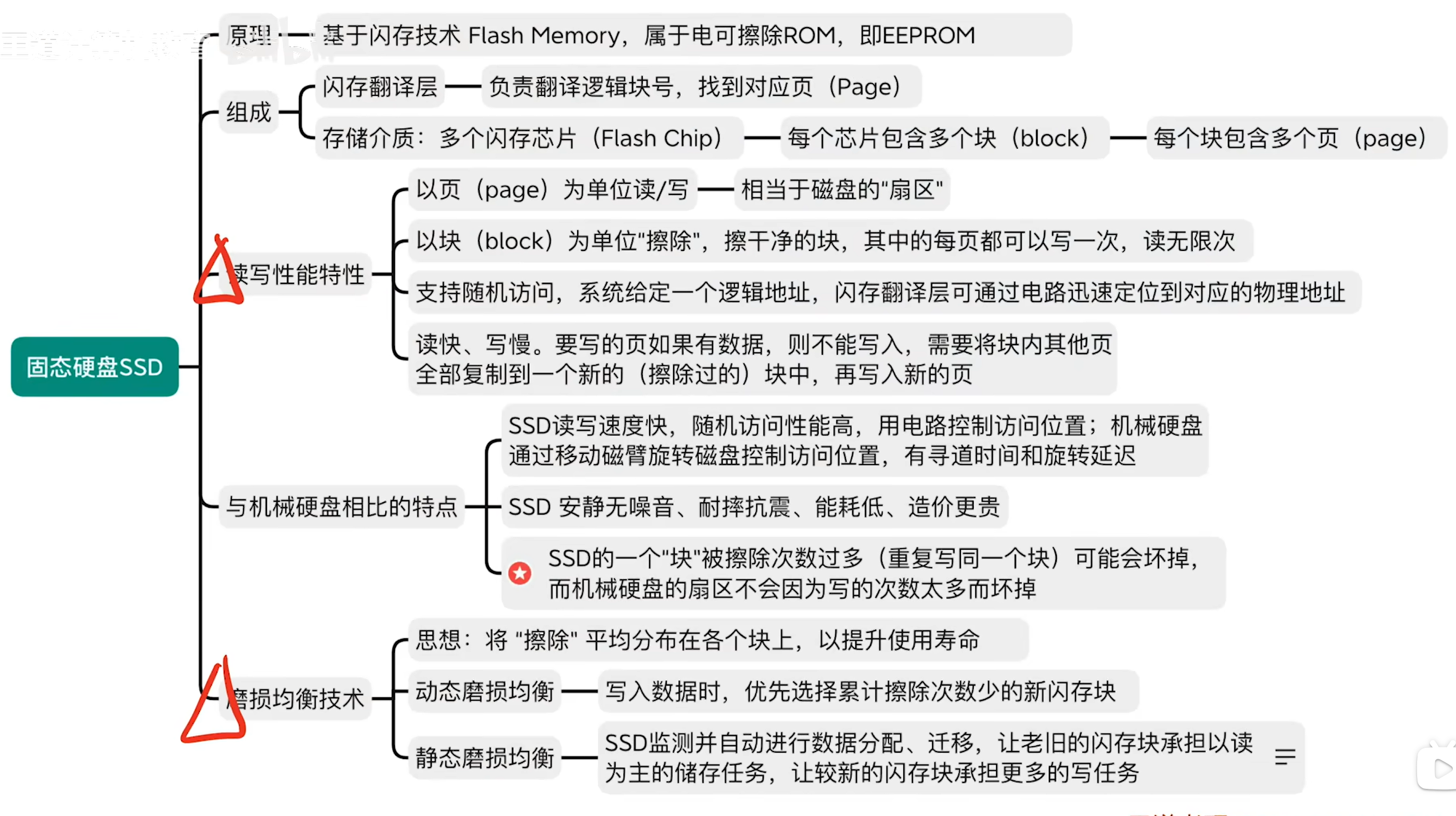

固态硬盘SSD¶

SSD中的页和块类比磁盘的扇区和磁道。

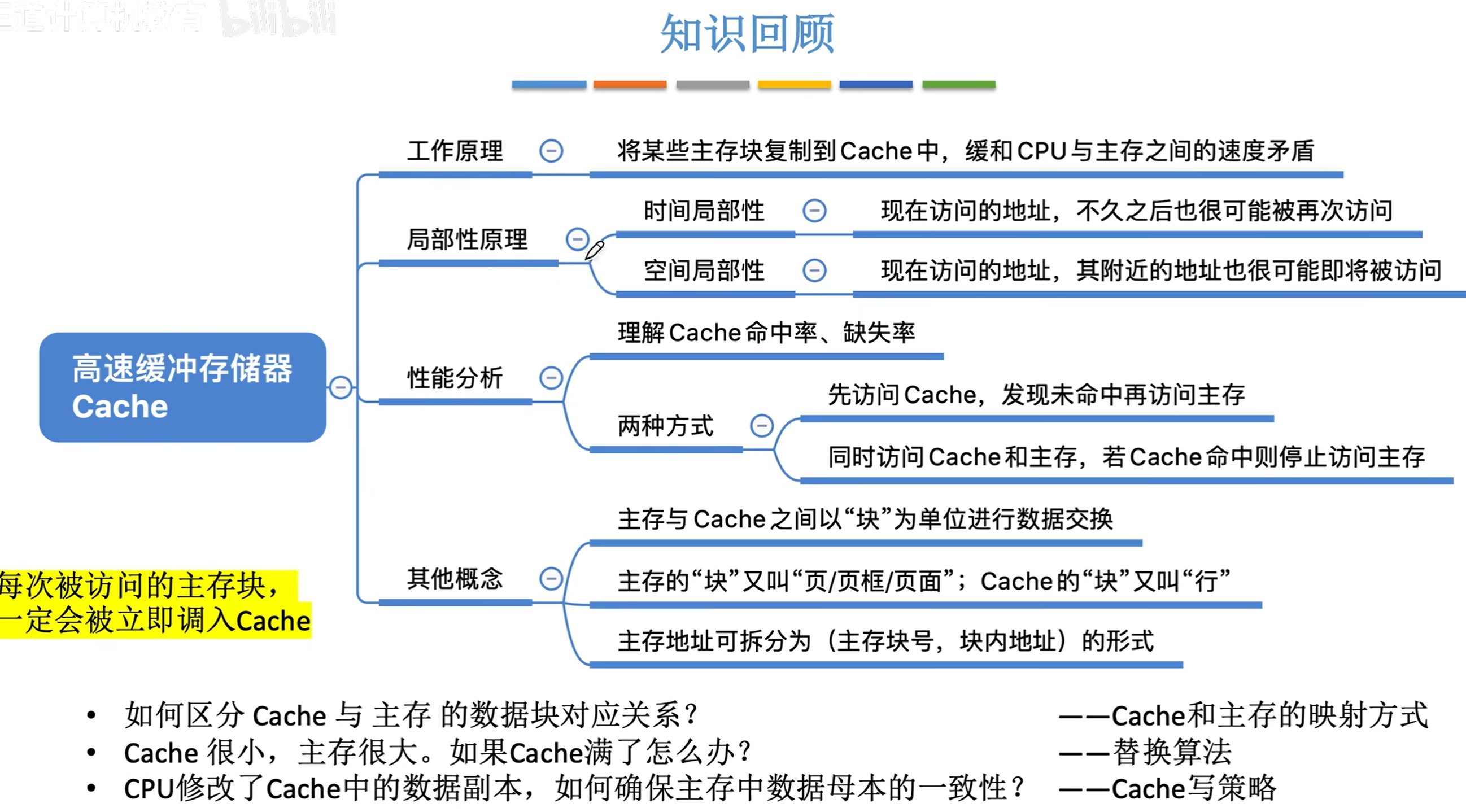

高速缓冲存储器¶

Cache的基本原理¶

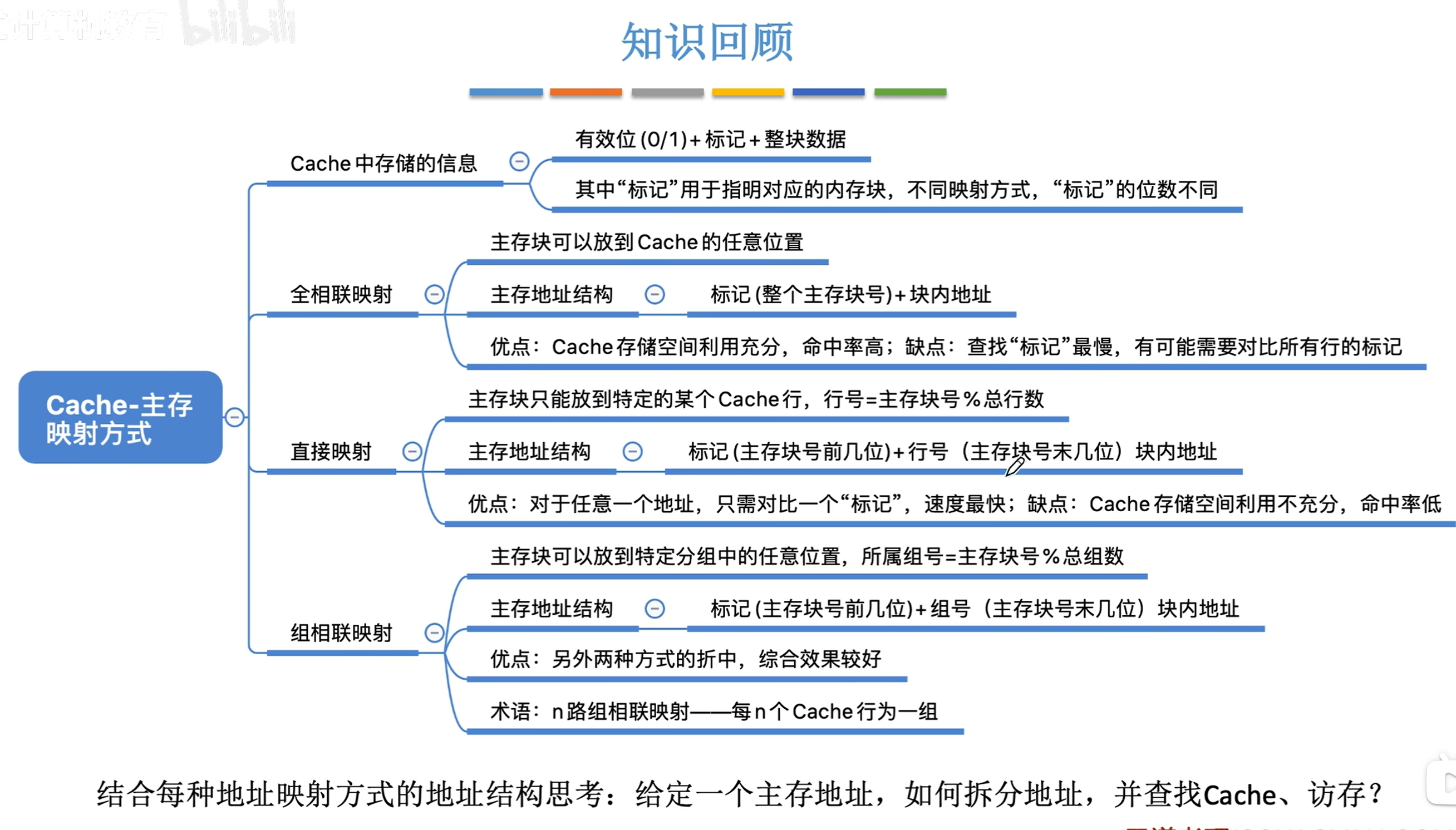

Cache和主存的映射方式¶

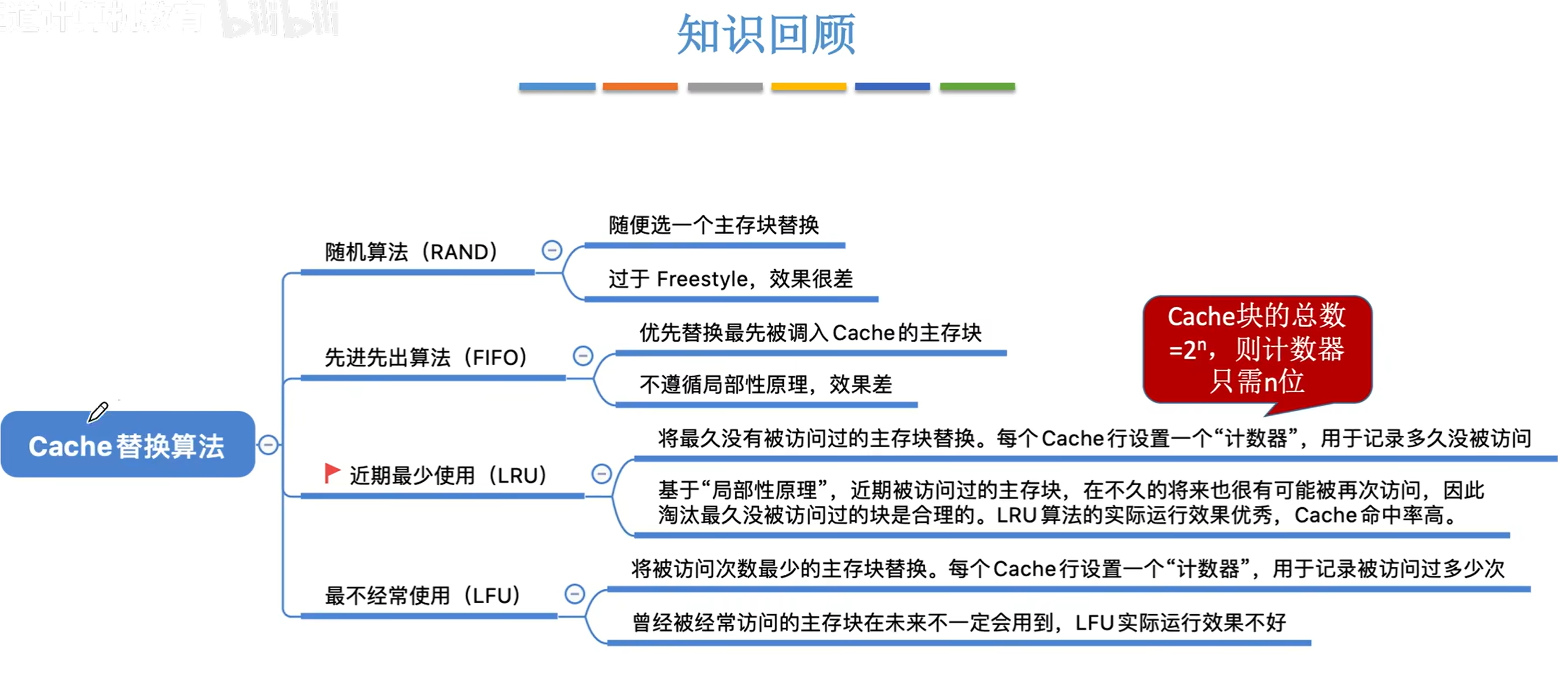

Cache替换算法¶

抖动（或颠簸）现象：频繁的换入换出现象（刚被替换的块很快又被调入）
LRU（Least Recently Used）算法若被频繁访问的主存块数量 > Cache行数量，则有可能发生“抖动”现象。LRU的计数器数值范围只会在0 ~ 2^n^内（2^n^为Cache块的总数）则计数器只需要n位。
LFU（Least Frequently Used）LFU的计数器数值范围0~不确定，可能会很大，计数器长度不确定。
这里的计数器即为替换控制位。

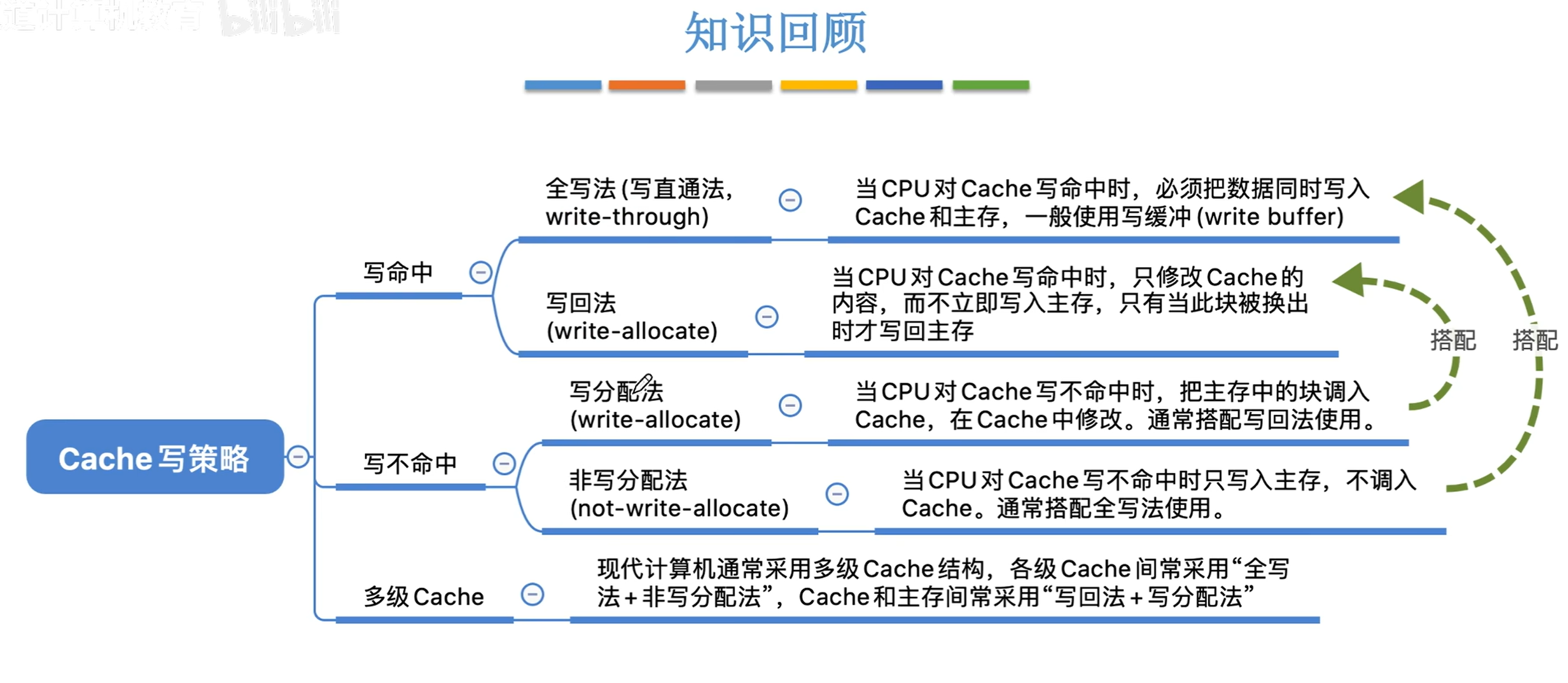

Cache写策略¶

脏位：表示是否被修改过

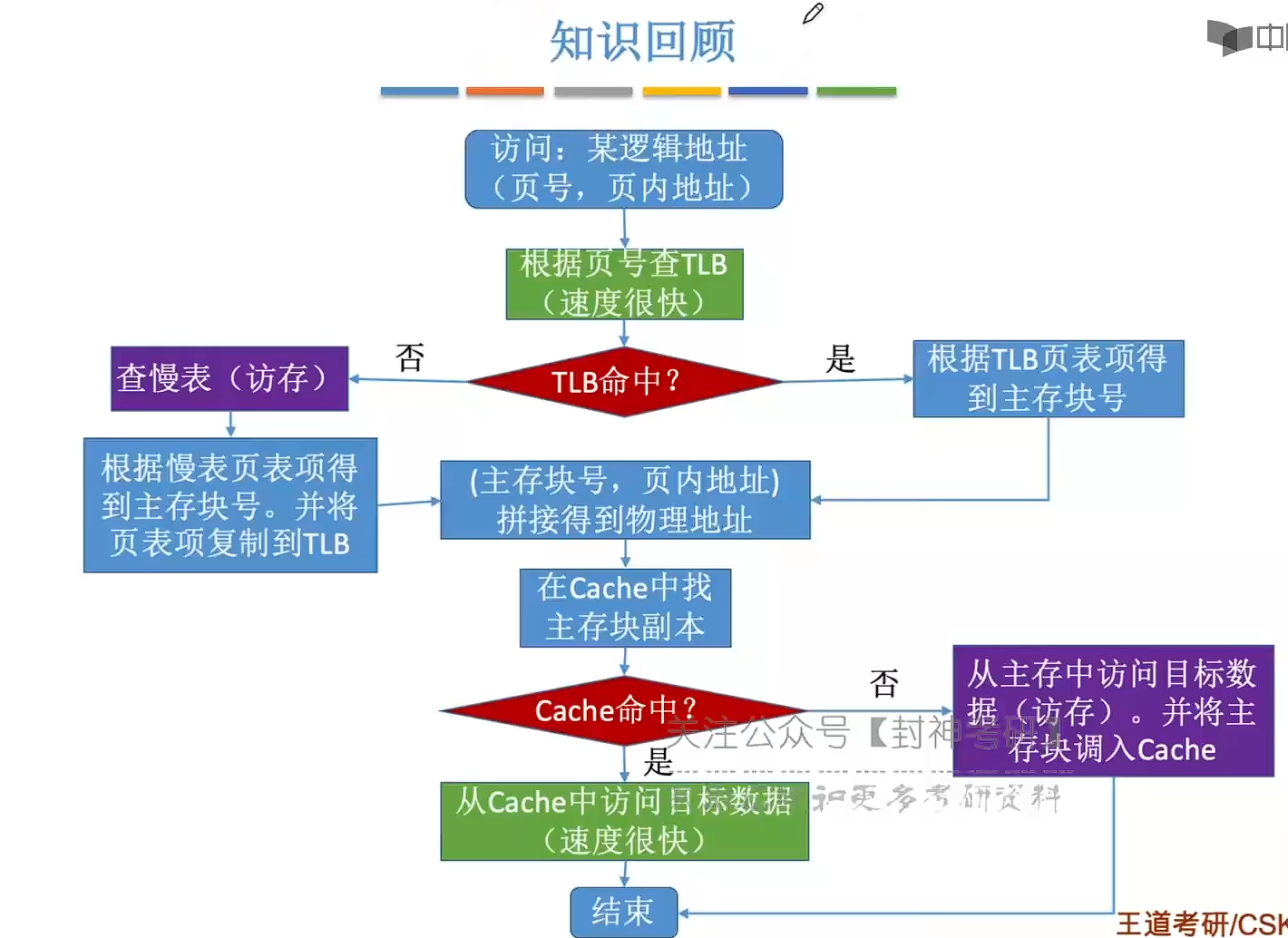

虚拟存储器¶

课后习题笔记¶

存取时间是指从存储器读出或写入一次信息所需要的平均时间；存取周期是指连续两次访问存储器之间所必需的最短时间间隔。
相联存储器（CAM， AM）是按照内容指定方式和地址指定方式相结合进行寻址的存储器。
在考研存储器的“刷新”计算题里，只要题目没有特别说“轮流刷新”或“分组刷新”，默认就是所有芯片同时刷新同一行。
DRAM（动态随机存取存储器）默认采用地址线复用技术
Burst、总线宽度与交叉编址
单次传输（对齐块）
总线宽度 \(64\) 位 \(= 8\) 字节，一次只读 \(8\) 字节，地址必须 \(8\) 字节对齐。
单次读取固定范围：\(8k \sim 8k+7\)。
Burst（突发）
作用：发 1 次起始地址，连续读多个 \(8\) 字节块。
本质：减少发地址次数，不改变“每次搬 \(8\) 字节”的物理限制。
非突发：发 \(N\) 次地址，搬 \(N\) 次数据。
Burst：发 \(1\) 次地址，搬 \(N\) 次数据。

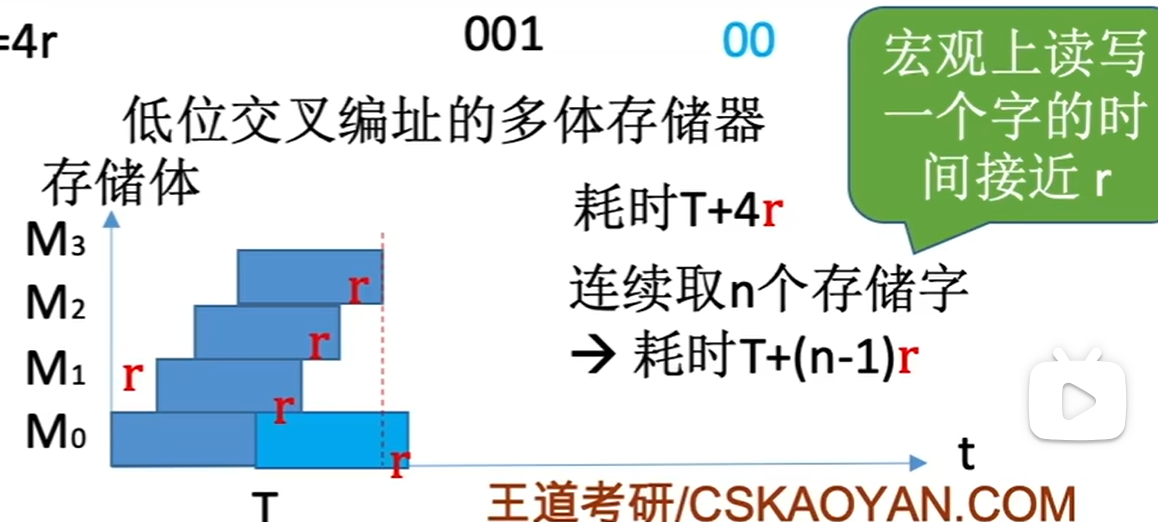

多模块交叉编址
将连续地址分配到 不同物理存储体（Bank）。
目的：让 Burst 连续访问时，多个体并行工作，避免单模块因预充电而插入等待周期。

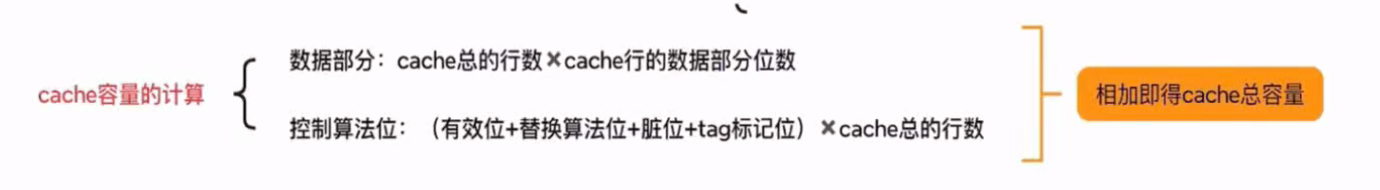

实际物理的 Cache 芯片容量 = 数据容量（存储数据本身） + 标记容量（存储 Tag + 各种替换控制位）

组号（Index）和偏移量（Offset）来源于访问地址本身，不占Cache存储空间，也不记录在Cache行中。

替换控制位并不存放在数据阵列（Data Array）里，而是存放在 Tag 阵列（标记阵列） 里。因为每一次访问 Cache，硬件都需要同时读出 Tag、有效位、脏位、引用位，统一进行比较和决策。
FIFO 的“替换信息”是一个全局指针（循环计数器），它不针对每个行，但它是存在的。指向的是当前最“老”的那个。
主存块太小，不能很好地利用空间局限性，从而导致缺失率变高；但是主存块太大也会使得Cache行数变少，即Cache中可以存放主存块的位置变少，从而也会降低命中率。因此，主存块大小应该适中，通常为几十字节到上百字节。
有效位算入“控制位”的范畴，但不属于“替换算法的决策位”，也不属于“一致性维护的专用状态位”。
快表采用的是相联存储器件，可以按照内容进行查找，因此比慢表快。

12.

主存地址空间是CPU理论能够寻址的最大范围，由地址总线宽度或MAR位数决定；主存储器大小这是主板上实际安装了多少容量的内存芯片。考虑到存储器扩展的需要，MAR应保证能访问到整个主存地址空间。
因为Cache中存了一部分主存的内容，因此有重复，Cache的容量和主存容量不能直接叠加来得出存储系统的容量。
