中央处理器

中央处理器

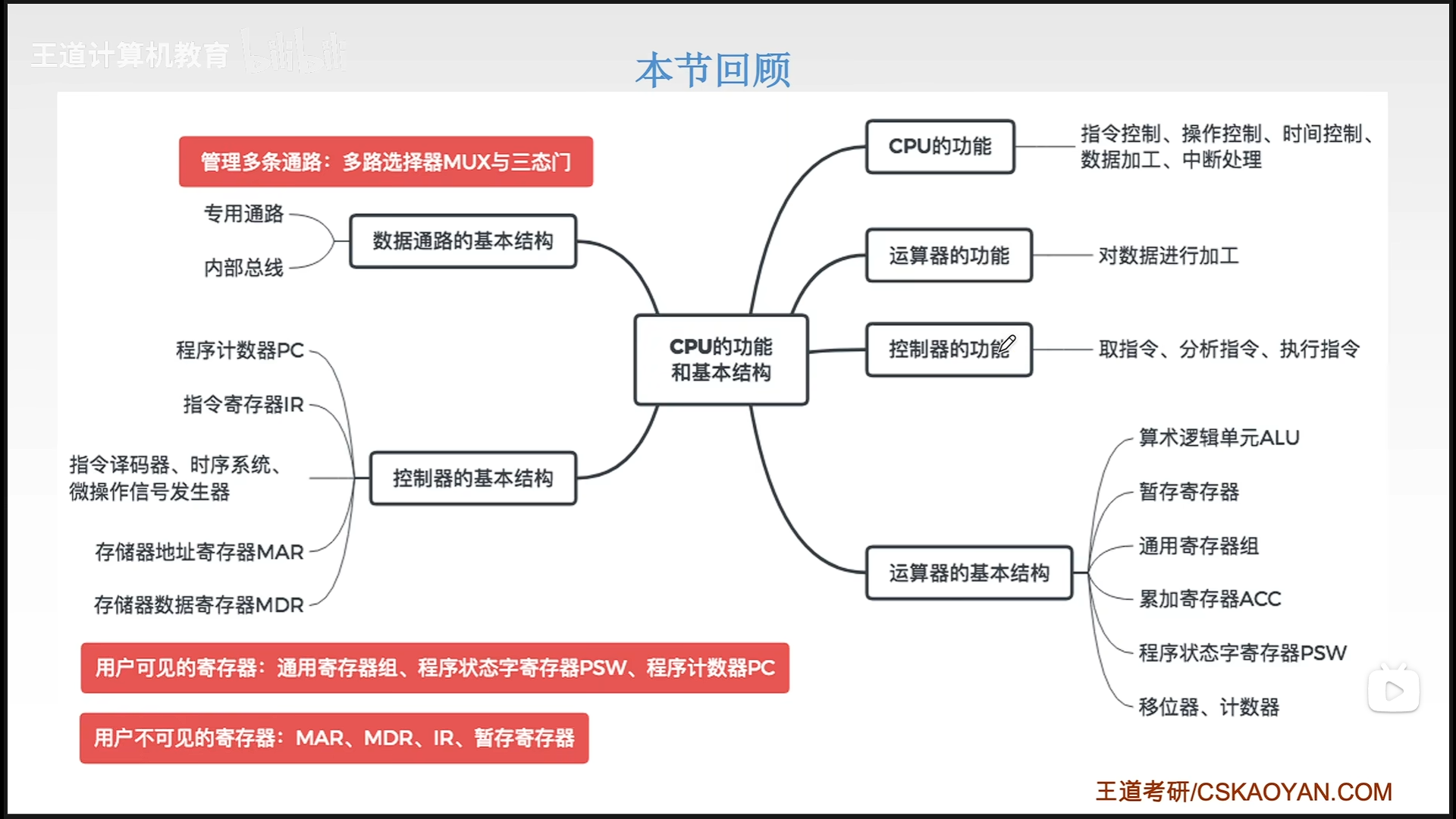

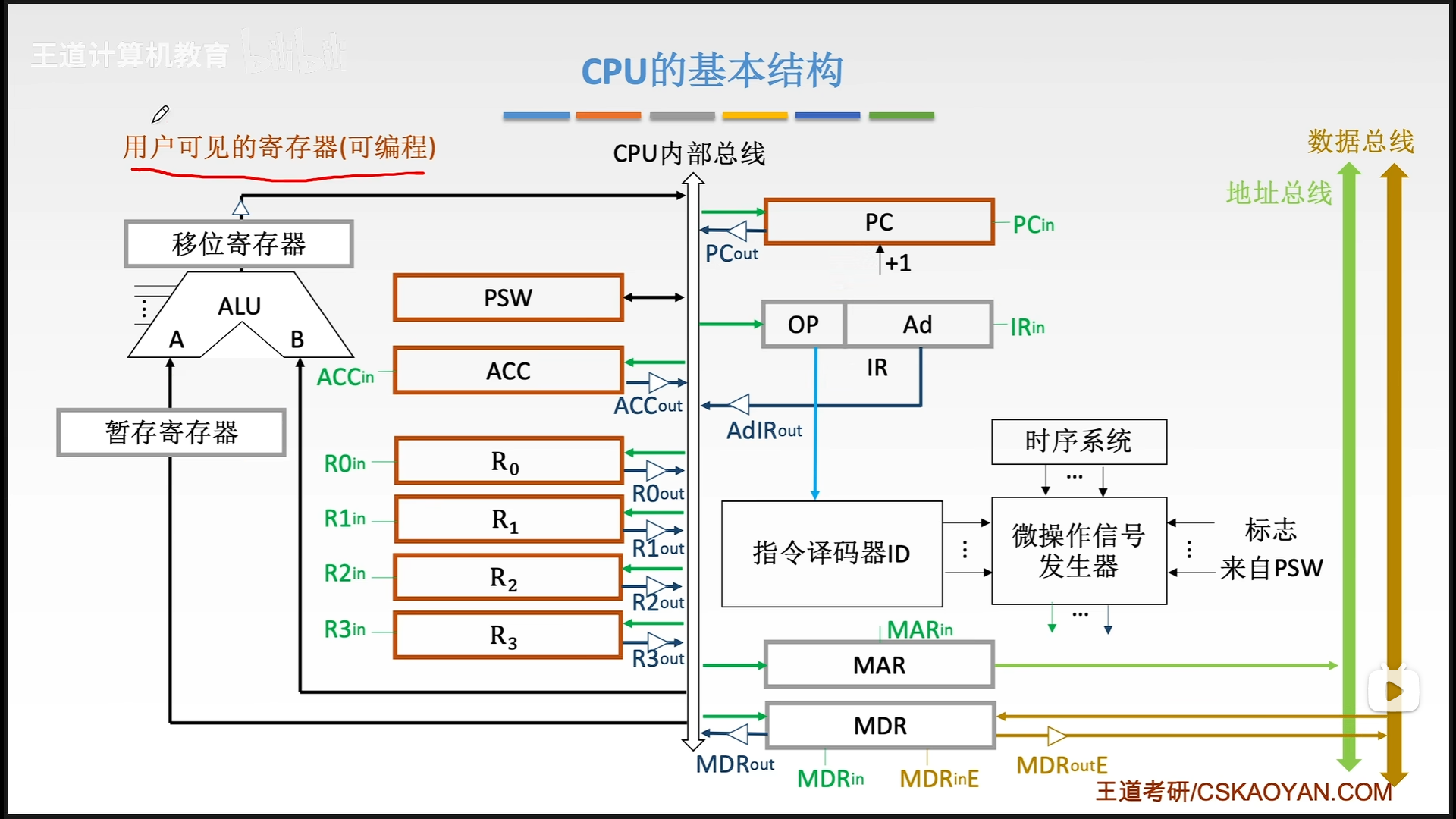

CPU的功能和基本结构

1. AH、AL中的H指的是AX这个寄存器的高位，High;L指的就是低位，Low

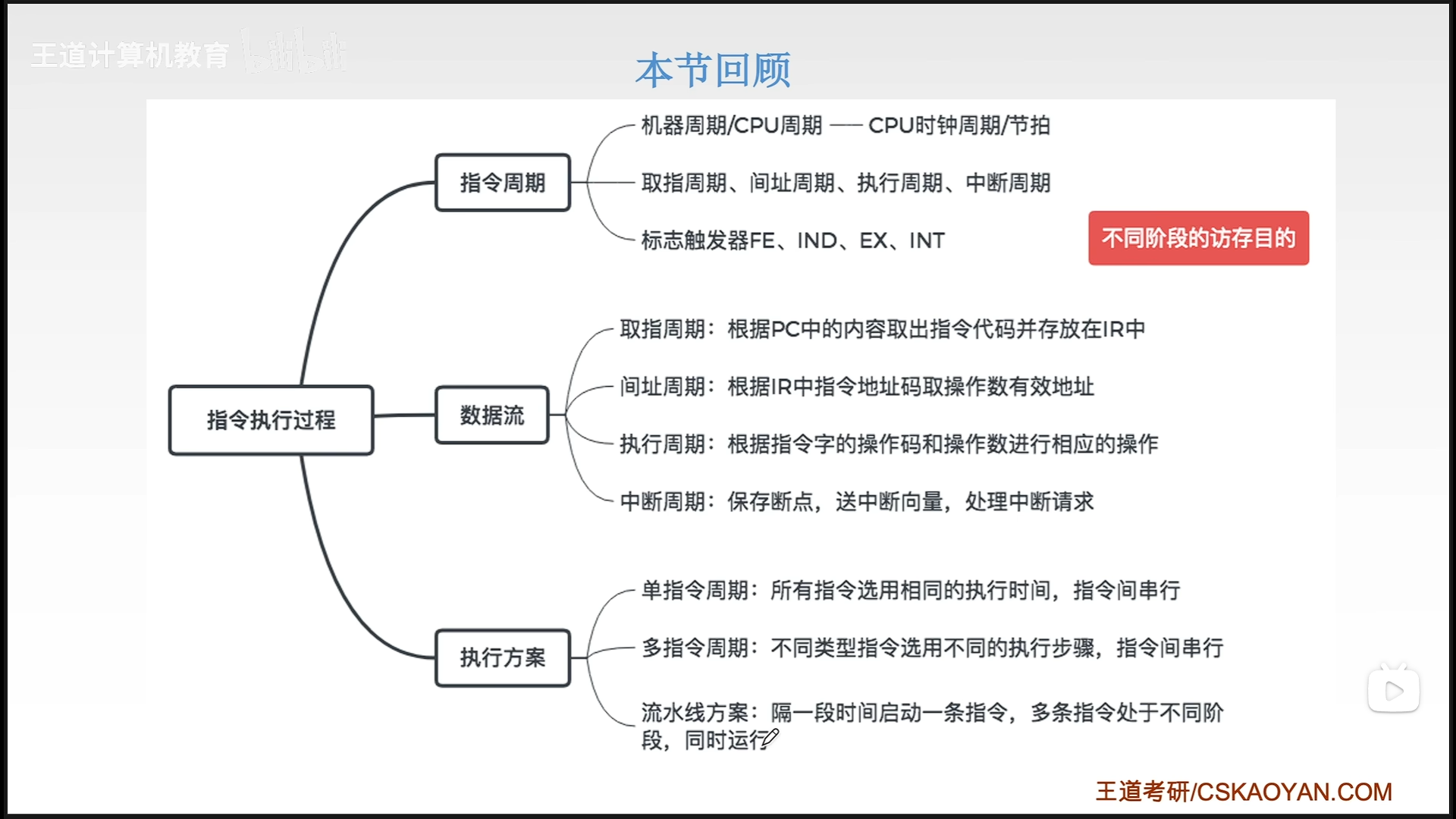

指令执行过程

现在已经不使用机器周期，不采用如下的三级时序系统。而是采用单周期CPU和多周期CPU。也就是默认机器周期 = 时钟周期。

1. 指令周期是CPU从主存中取出并执行一条指令所需的全部时间。
2. 多周期CPU：一条指令的执行过程被拆分为若干个独立的阶段（如取指、译码、执行、访存、写回），每个阶段占用1个时钟周期。不同指令包含的阶段数不同，因此指令周期不等长。单周期CPU：所有指令的完整执行均在1个时钟周期内完成，无阶段拆分。时钟周期长度必须满足最慢指令的需求。
3. 单周期：一锤子买卖，硬件堆满，主频拉胯，浪费大； 多周期：分步走，硬件复用，主频高，效率好。
4. 单周期的时钟周期 = 题目里给出的最长的那条路径（也就是所谓的需要的最长时间）。这也导致了单周期CPU的时钟周期通常比多周期CPU的时钟周期长。

这里对于为什么时钟周期会变而不是CPU震荡晶体决定，可以理解成CPU主动降频。

1. 在一条指令的执行过程中，单周期CPU的每个控制信号保持不变，每个部件只能使用一次；多周期CPU的控制信号可能发生改变，同一个部件可使用多次。

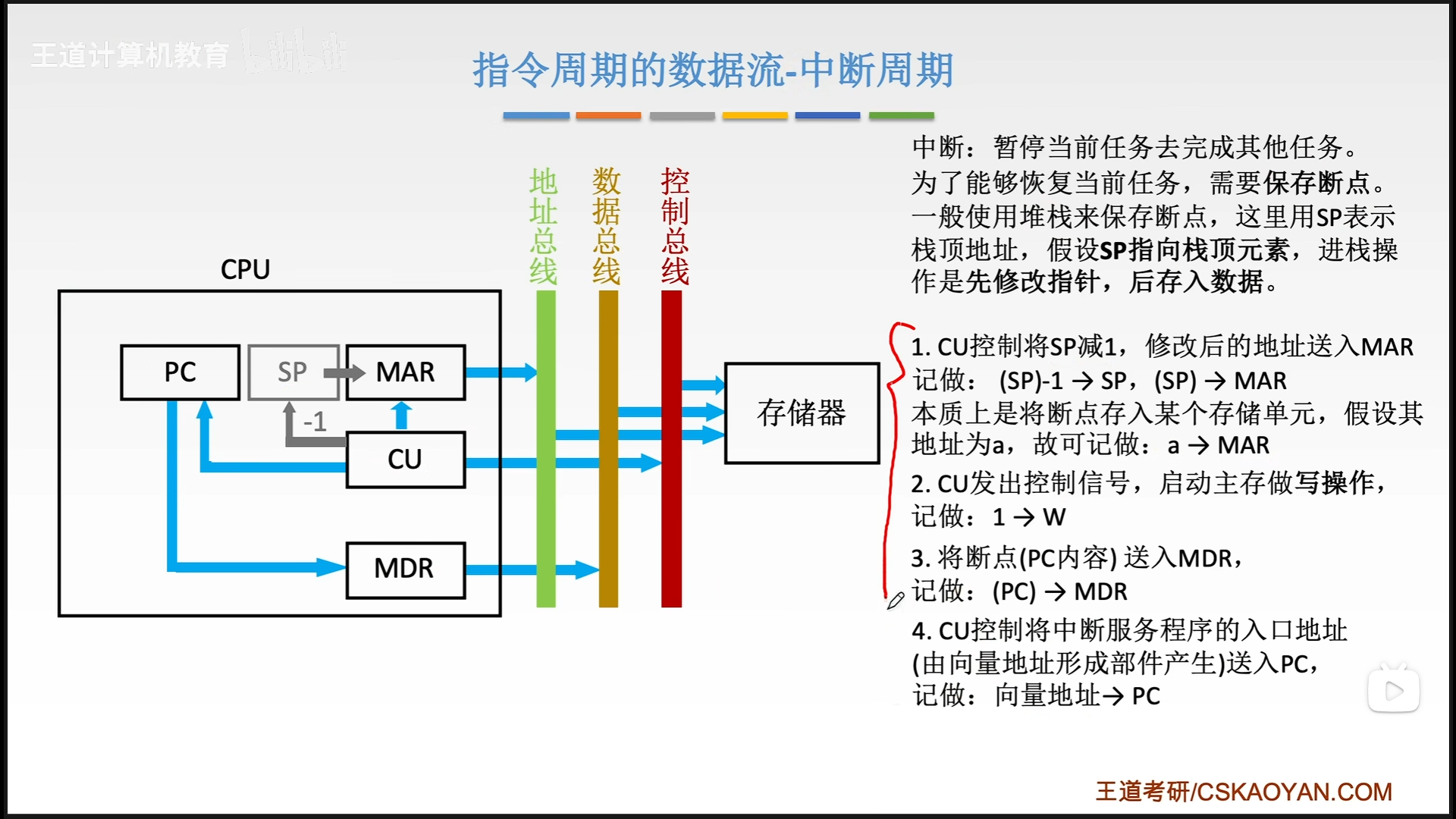

2. 这里为什么把(SP) -> MAR是因为，堆栈和主存统一编址，所以实际上就是把下一条指令的地址（PC）存入堆栈栈顶。

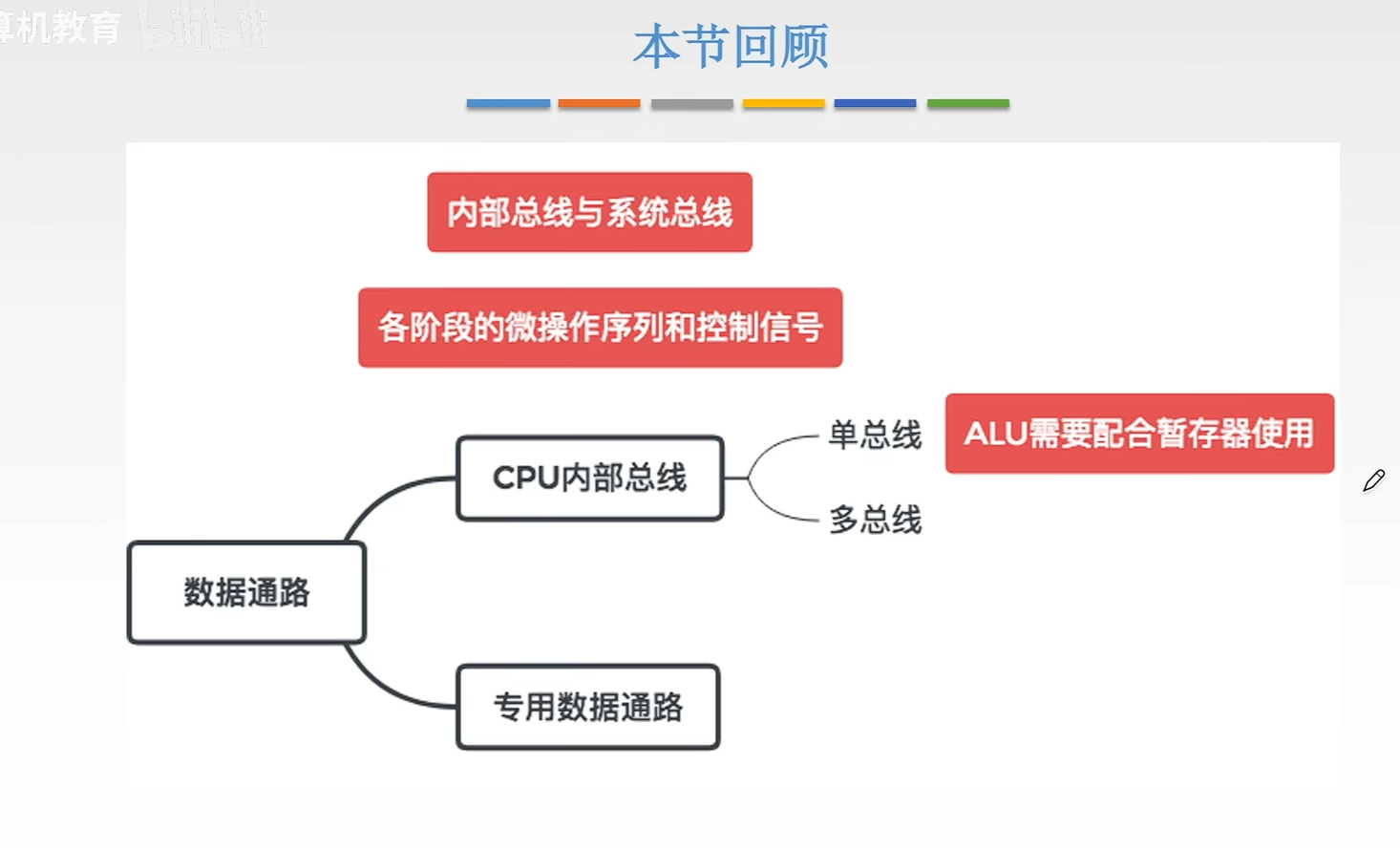

数据通路的功能和基本结构

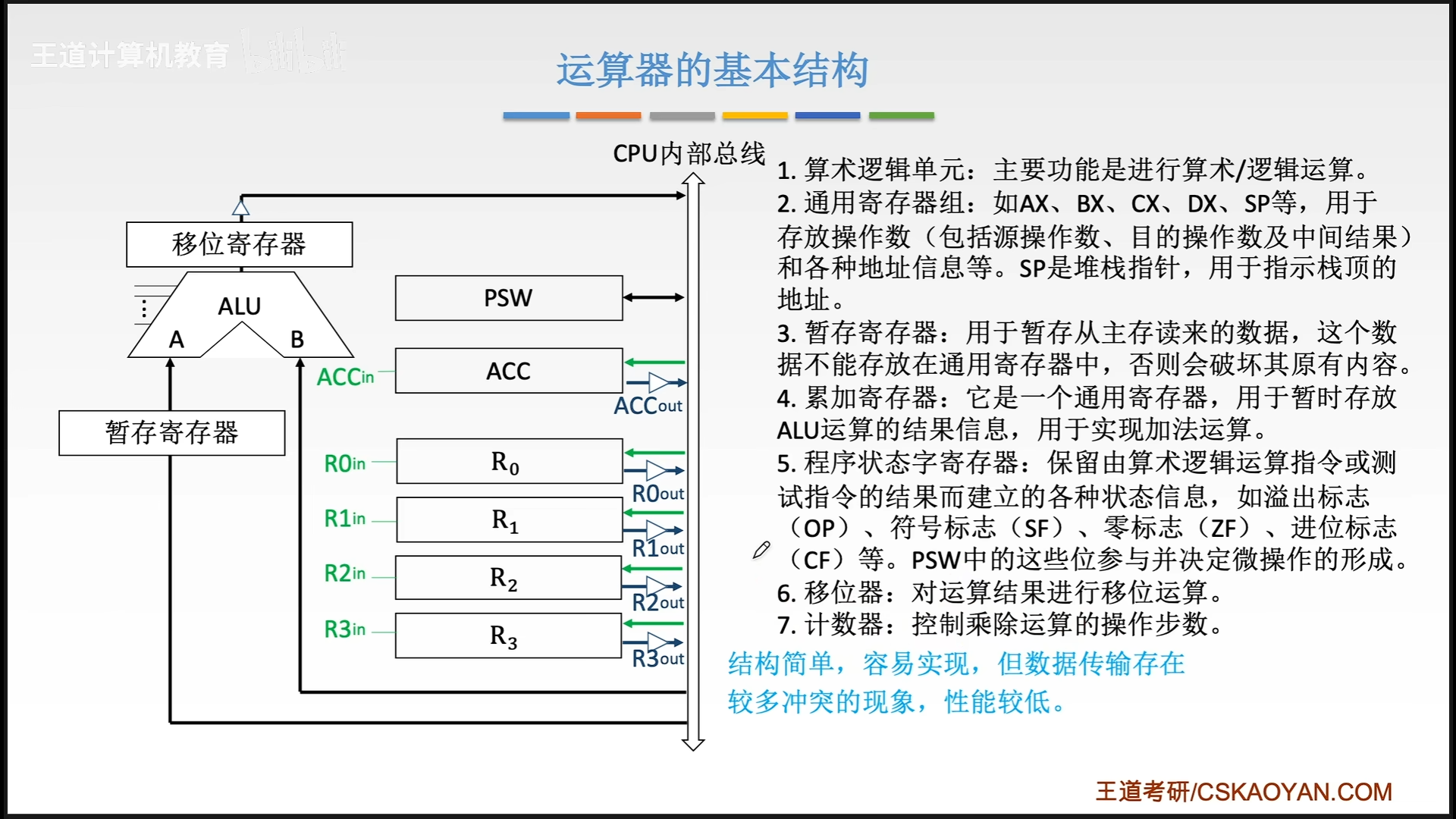

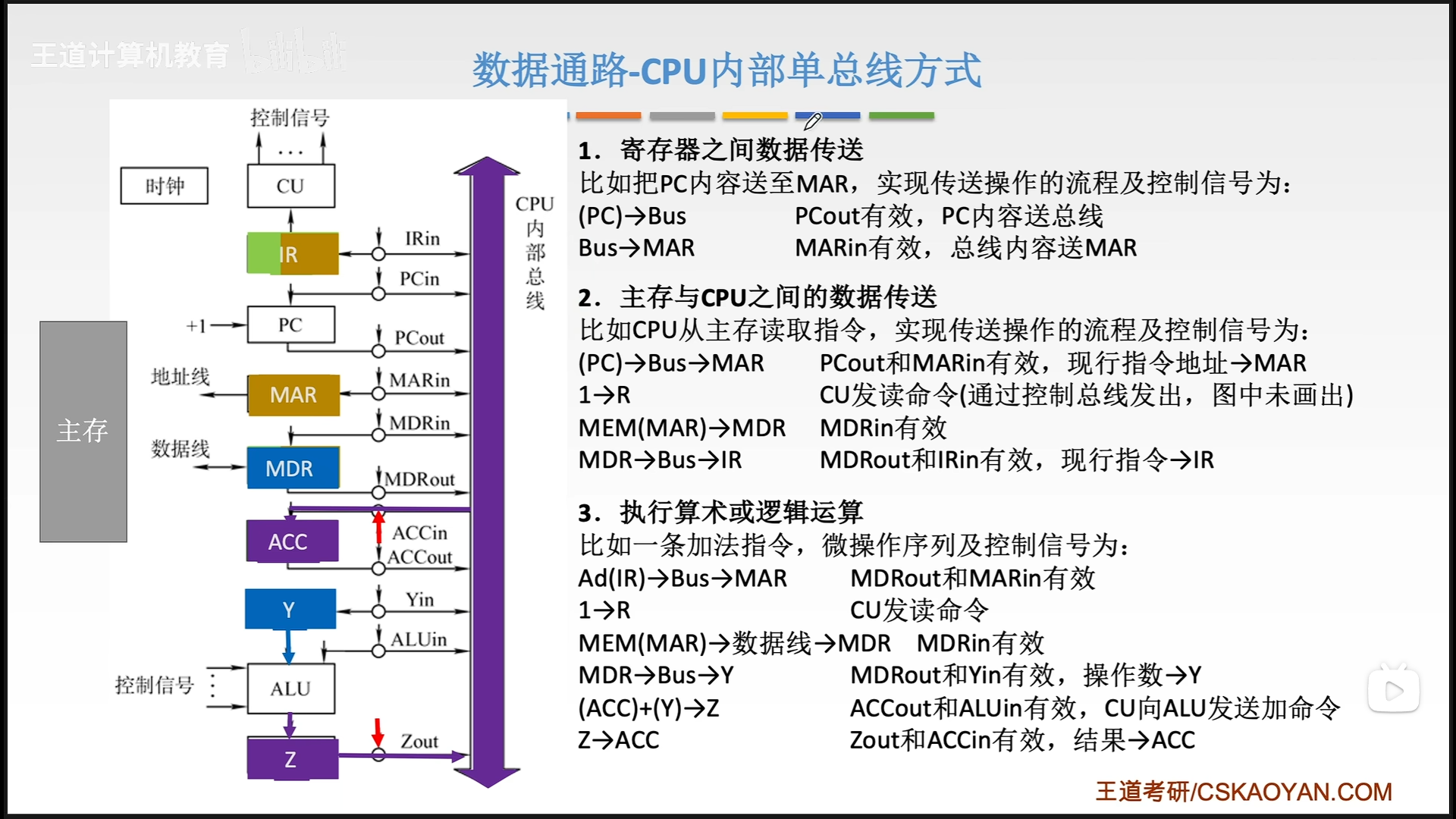

单总线结构

1. CPU可以视为由数据通路和控制部件（CU）两大部分组成。
2. 数据在指令执行过程所经过的路径，包括路径上的部件，称为数据通路。ALU、通用寄存器、状态寄存器、Cache、MMU、浮点运算逻辑、异常和中断处理逻辑等，都是指令执行过程中数据流经的部件，都属于数据通路的一部分。
3. 组成数据通路的元件主要分为组合逻辑元件和时序逻辑元件。
4. 组合逻辑元件（操作元件）：在逻辑组合元件中，任何时刻产生的输出仅取决于当前的输入。组合逻辑元件不含存储信号的记忆单元，也不受时钟信号的控制，输出与输入之间无反馈通路，信号是单向传输的。如：加法器、ALU、译码器、多路选择器、三态门等。
5. 时序逻辑元件（状态元件）：任何时刻的输出不仅与该时刻的输入有关，还与该时刻以前的输入有关，因此时序电路必然包含存储信号的记忆单元。此外，时序逻辑元件必须在时钟节拍下工作。如，各类寄存器和存储器：通用寄存器组、程序计数器、状态/移位/锁存寄存器等。
6. 当CPU内部电路采用总线连接方式时，总线上信号流动的原则如下：每个时刻只有一个期间发出信号（否则会导致总线冲突），每个时刻可以有一个或多个期间接收信息。
7. “采用总线”就像一条窄路上所有的车都得排队通过（分时），谁先走后走由控制器说了算；“不采用总线”就像专门给每个重要位置修了高架桥和直通车道（并行），虽然花钱多，但大家都能同时跑起来。

CPU内部总线方式的数据通路	不采用CPU内部总线方式的数据通路（专用通路）
结构简单	结构复杂，硬件量大
性能低	性能高
存在较多冲突现象	基本不存在数据冲突现象

下图中2、3的MDRin描述有偏差，应当是MDRinE。

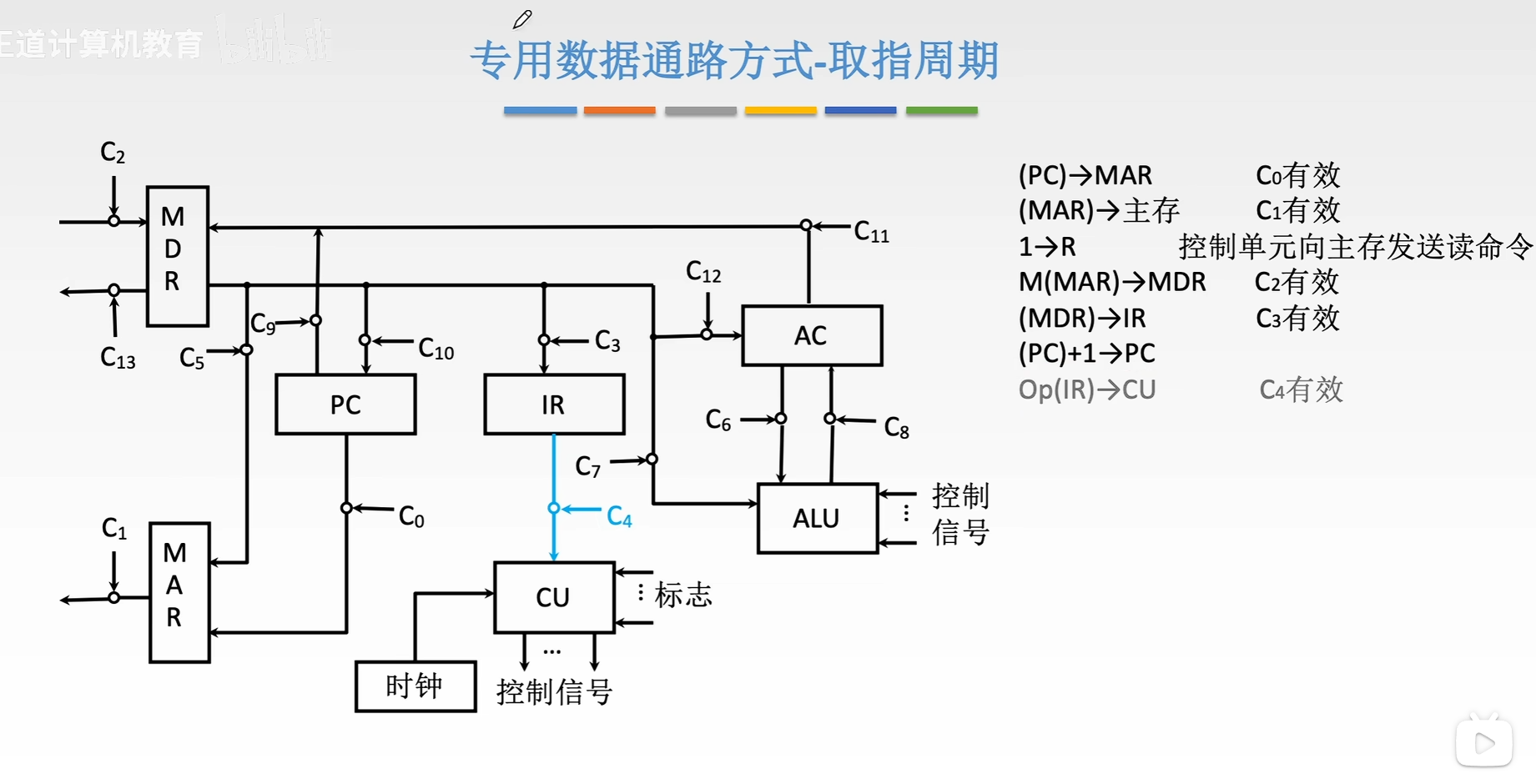

专用通路结构

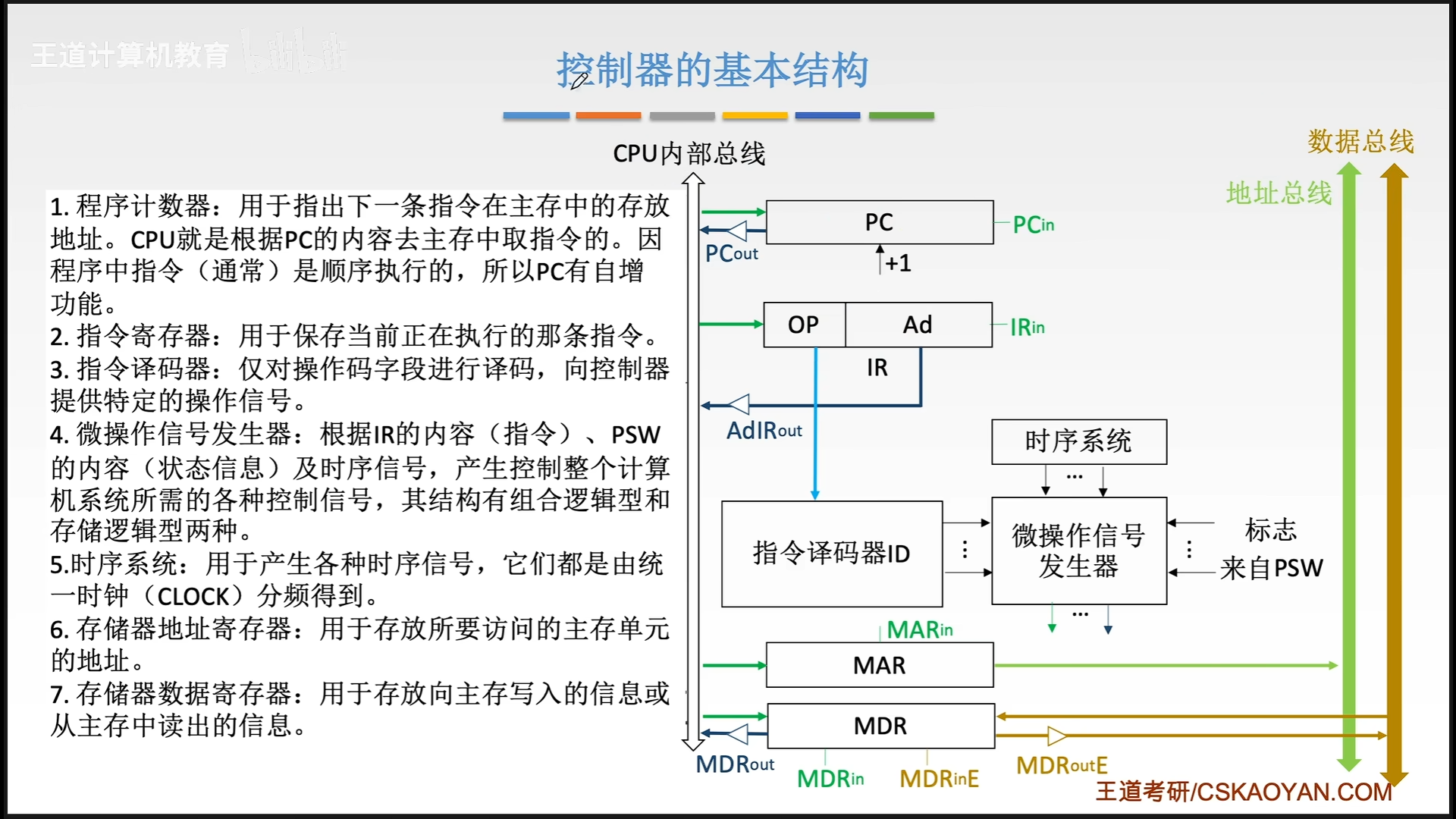

控制器的功能和工作原理

1. 控制器 (CU) = PC + IR + 指令译码器 + 时序系统 + 操作控制器

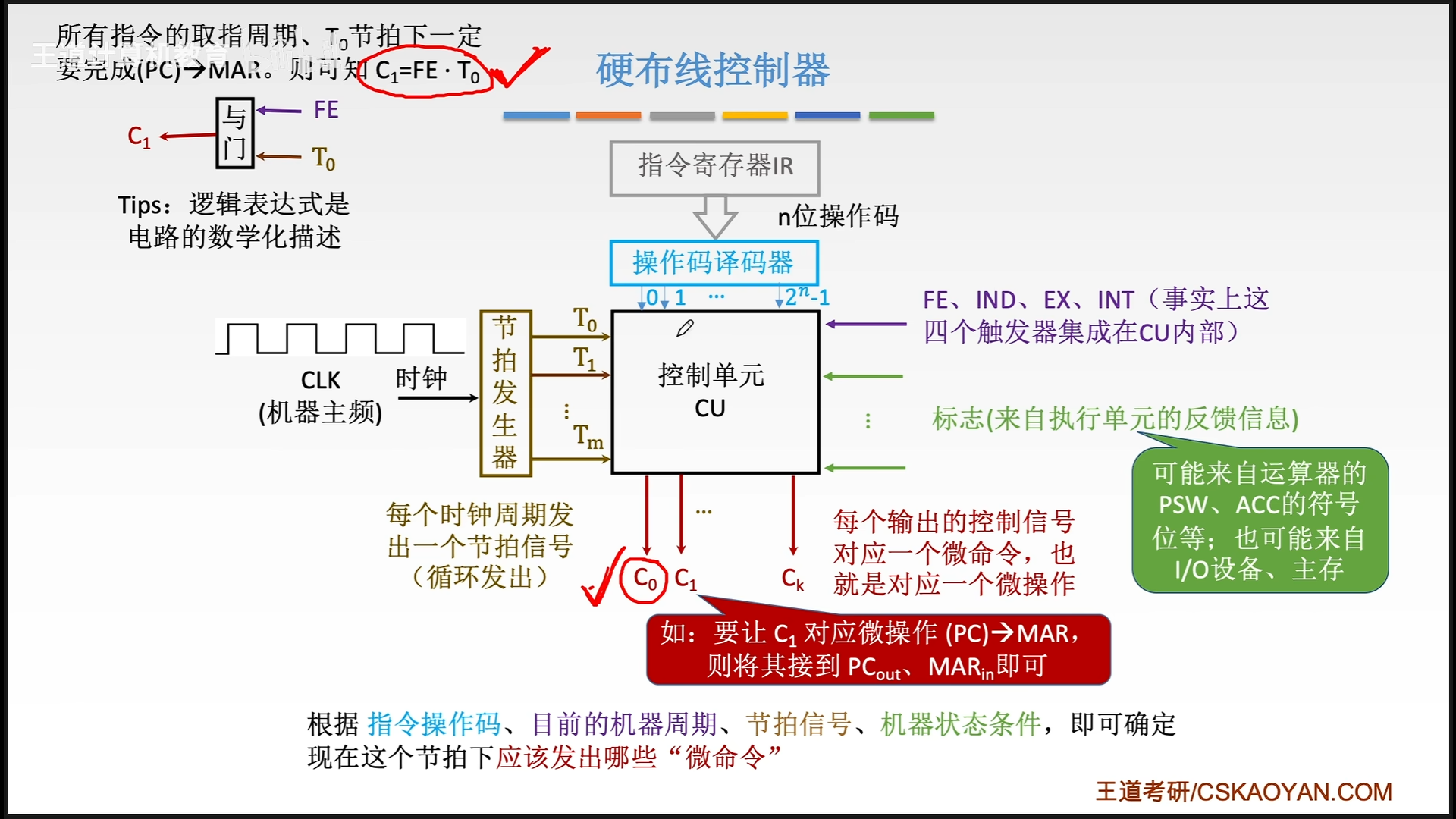

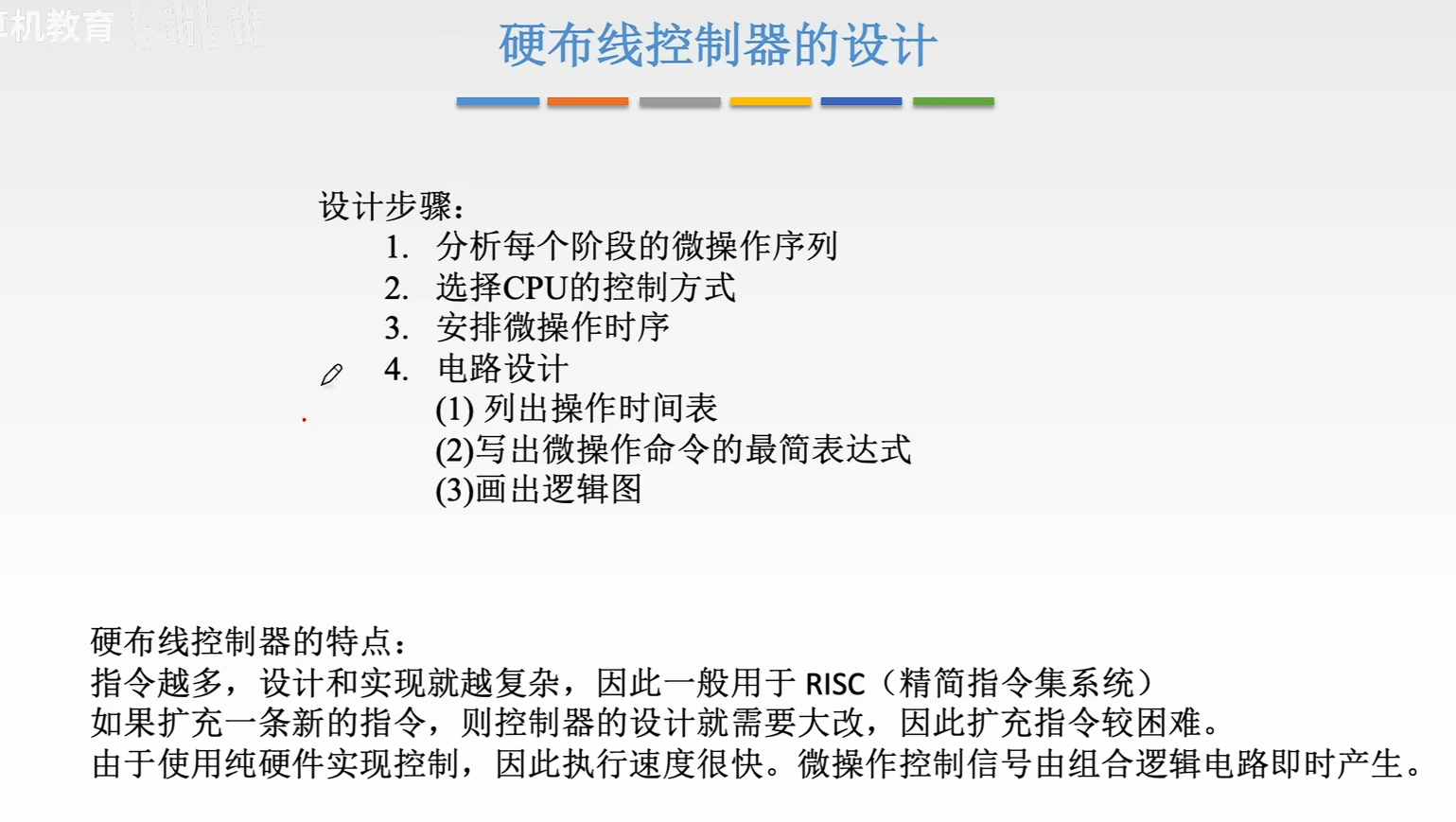

硬布线控制器

1. 硬布线控制器由复杂的组合逻辑门电路和触发器构成，也成为组合逻辑控制器。
2. 硬布线控制器中也有微命令与微操作的概念，并非微程序控制器的专有概念。

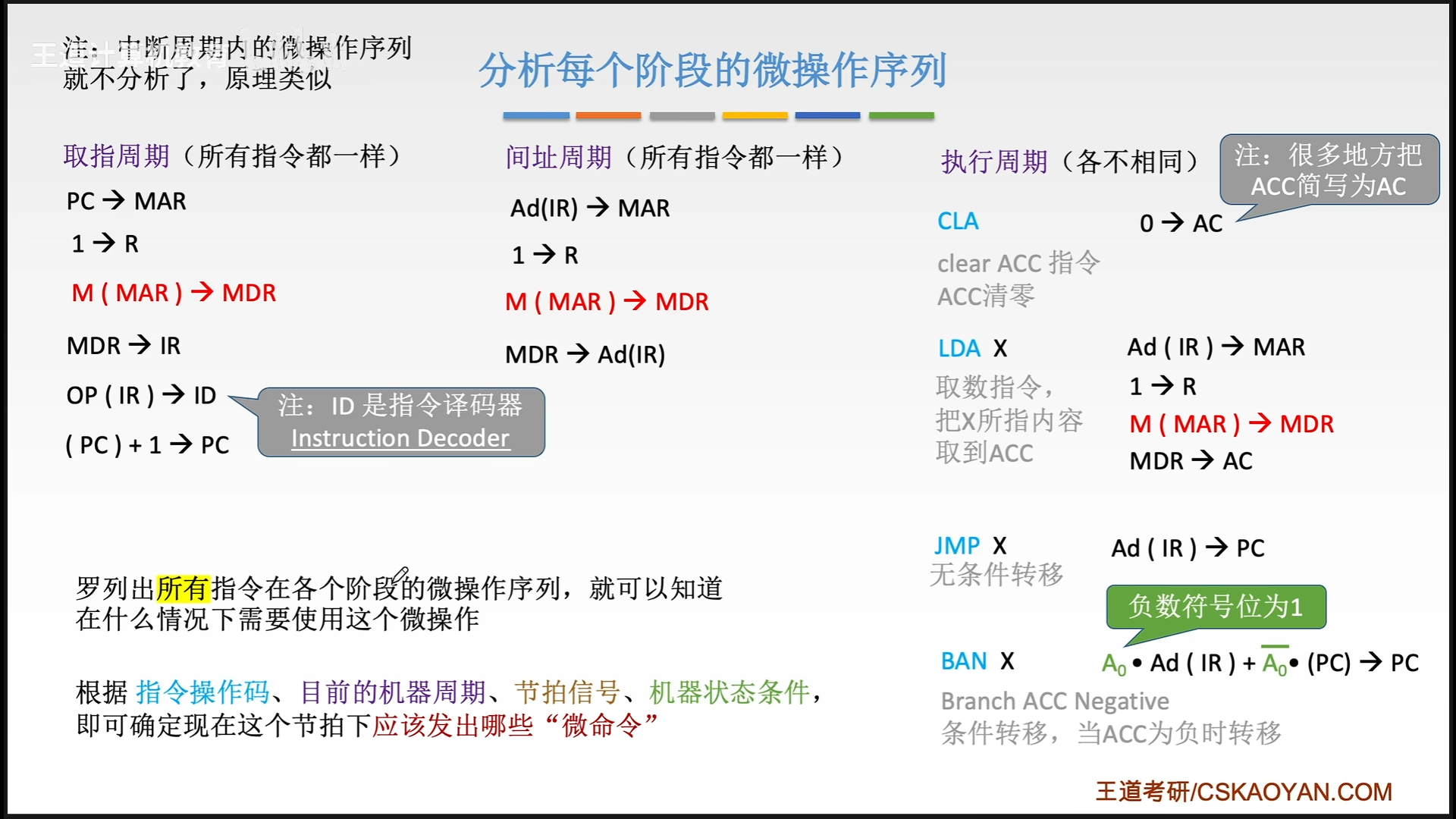

3. 微命令是完成某一操作需要发出的有效的控制信号；微操作则是具体的我们要怎么做。
4. FE、IND、EX、INT这四个触发器实际上都集成在CU中。
5. ID（Instruction Decoder）:指令译码器。

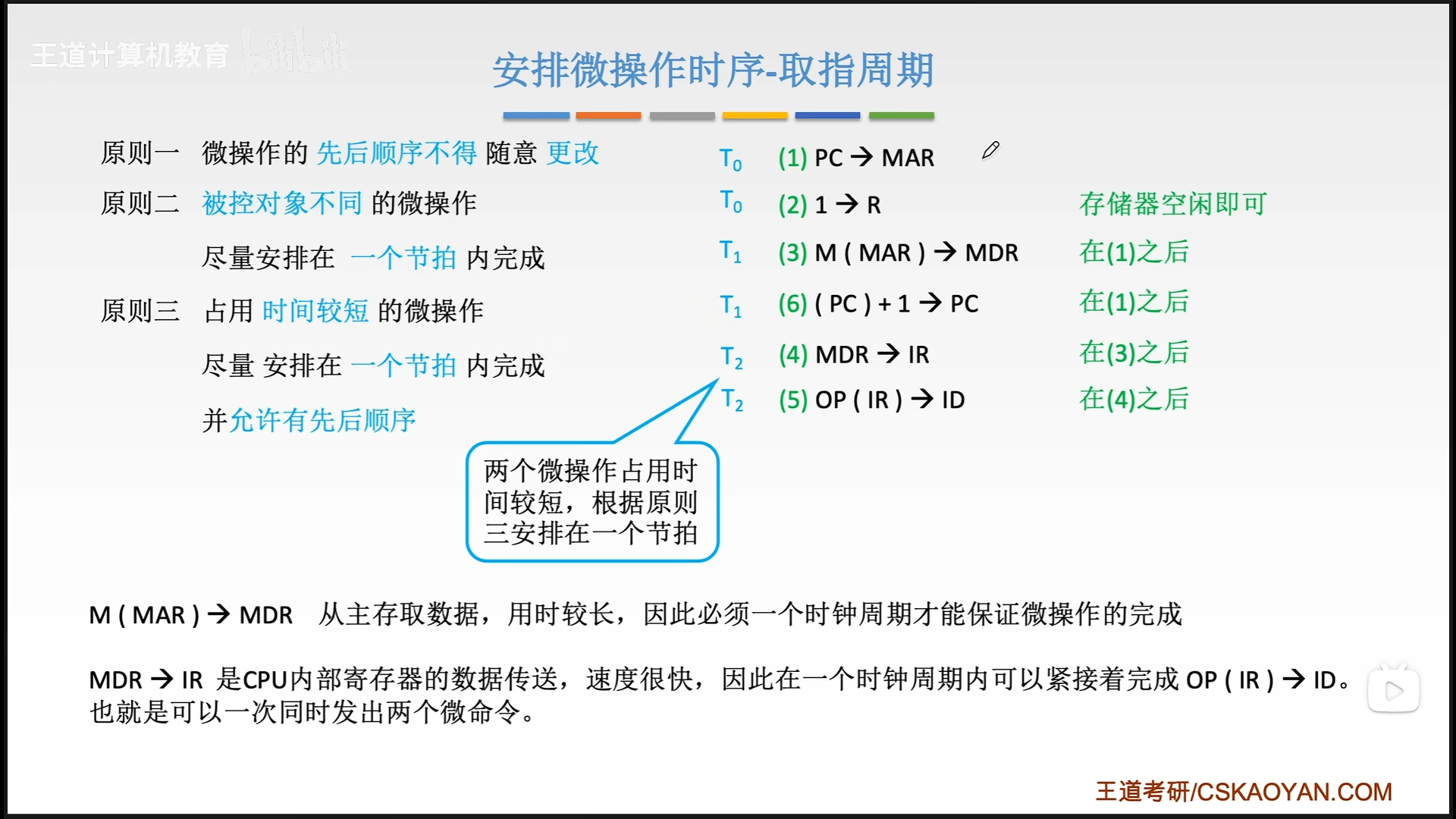

6. 定长机器周期中，若一个机器周期中如果操作的个数比节拍的个数大，优先把操作往后放。

7. FE：Fetch Cycle，取指周期

8. IND：Indirect Cycle，间址周期

9. EX：Execute Cycle，执行周期
10. INT：Interrupt Cycle，中断周期

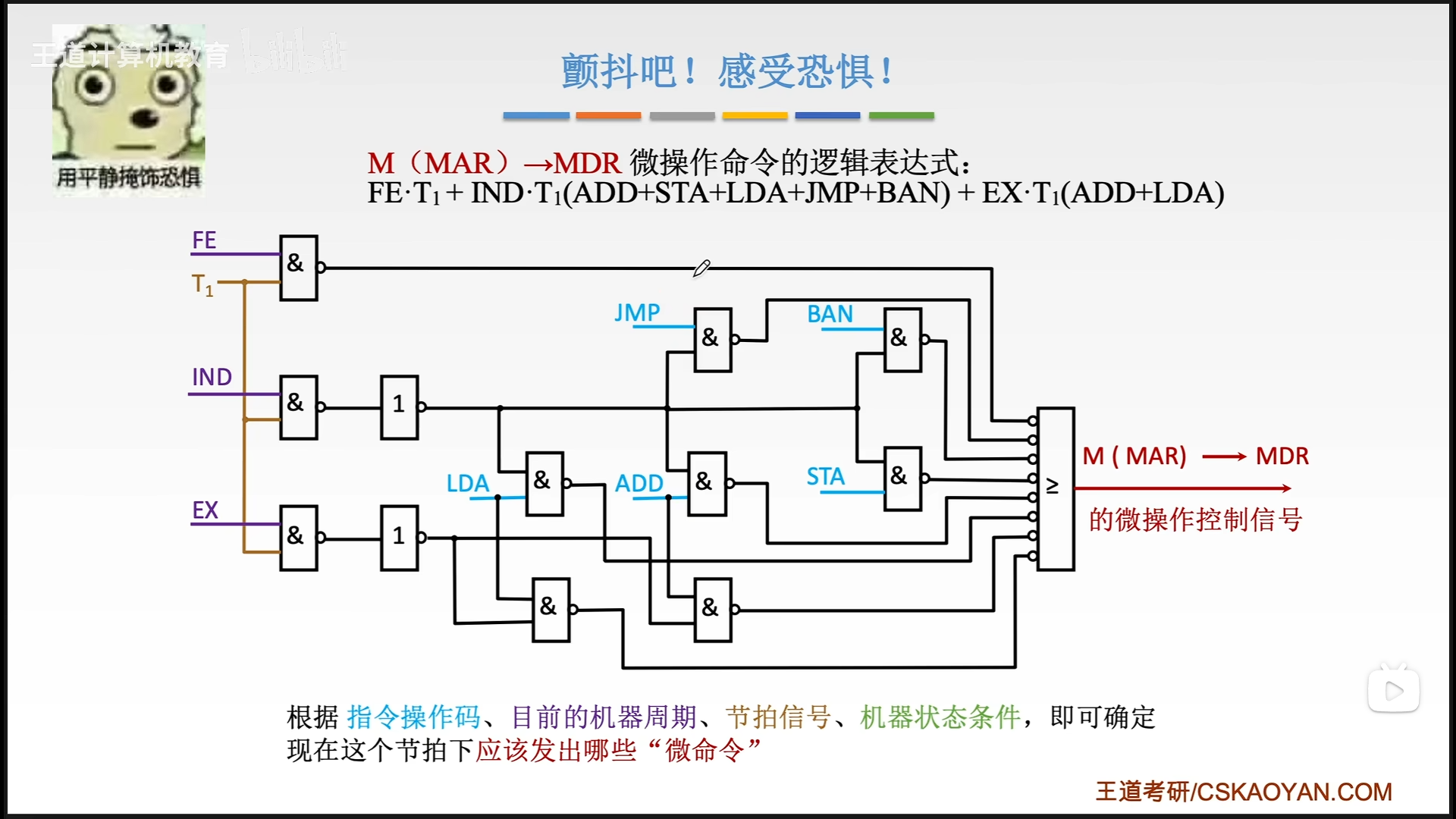

上图理解即可

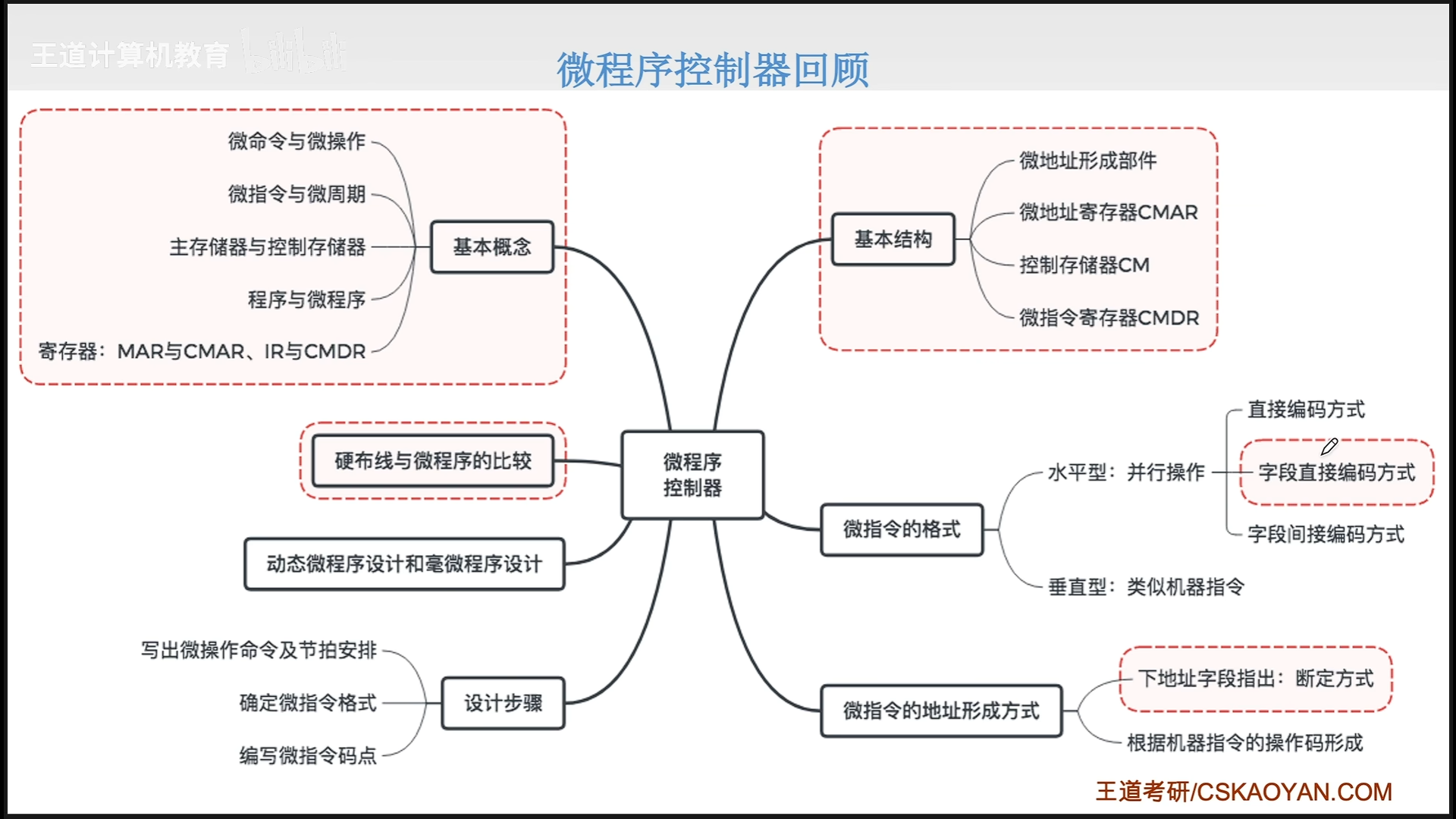

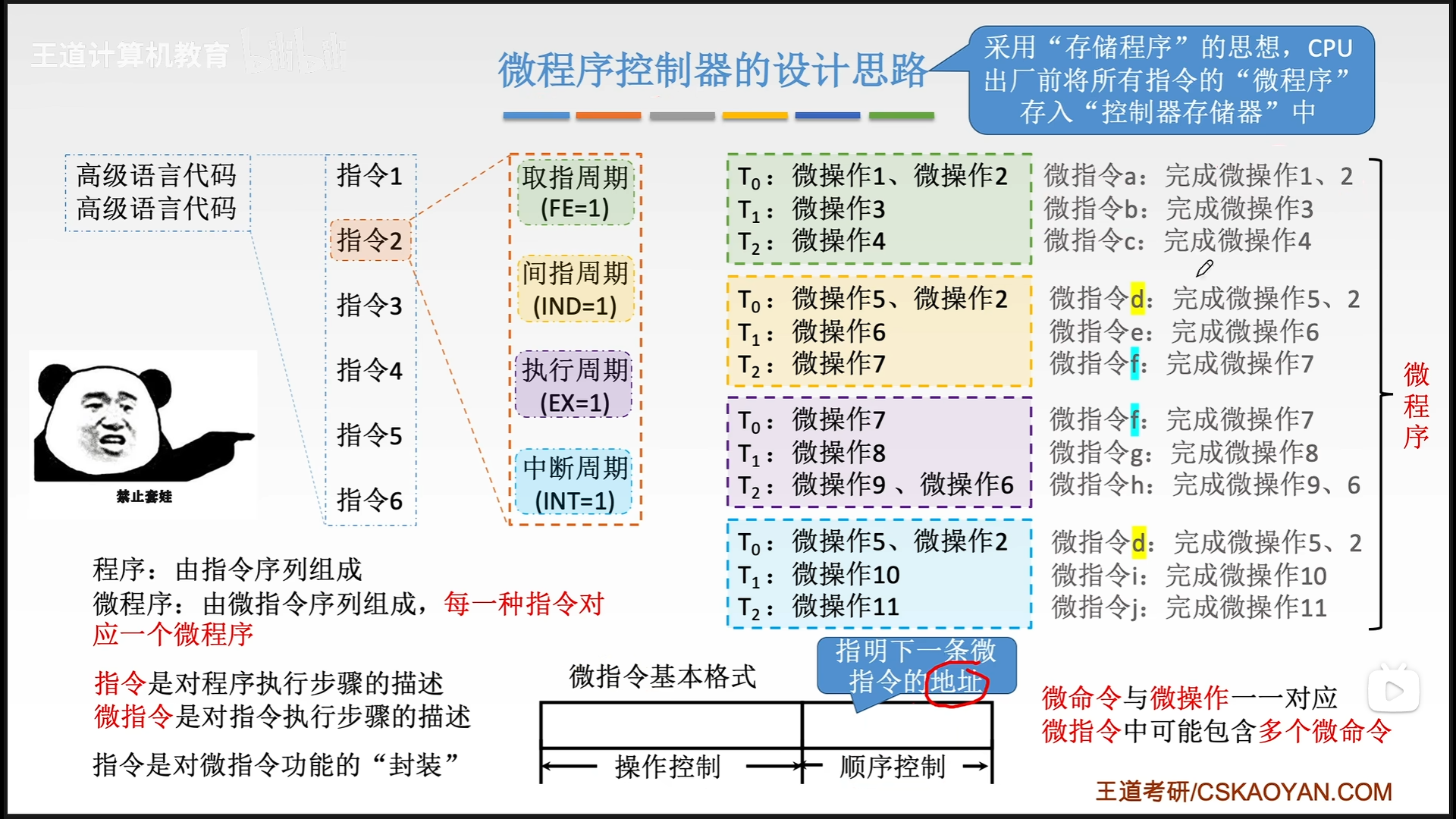

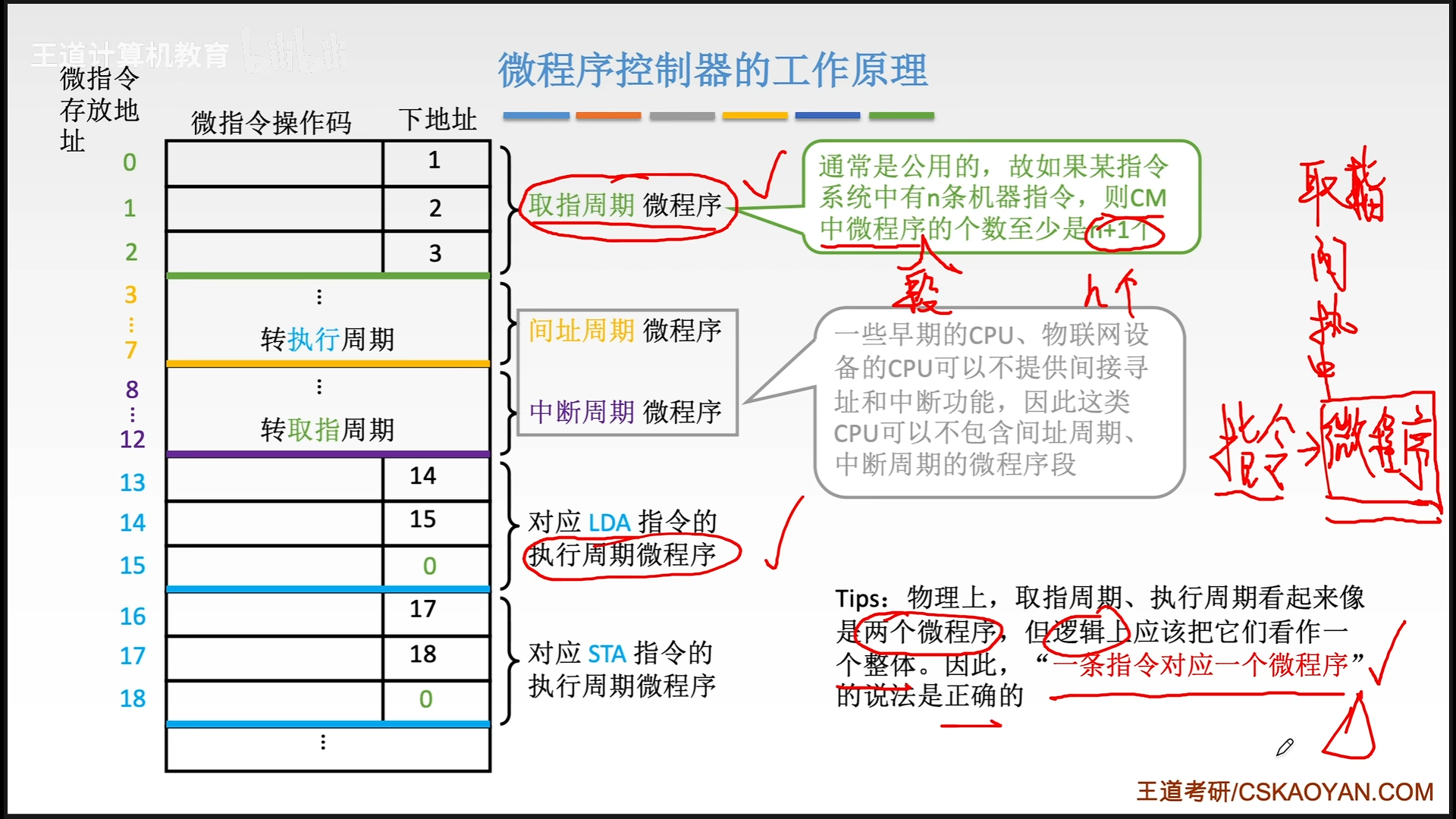

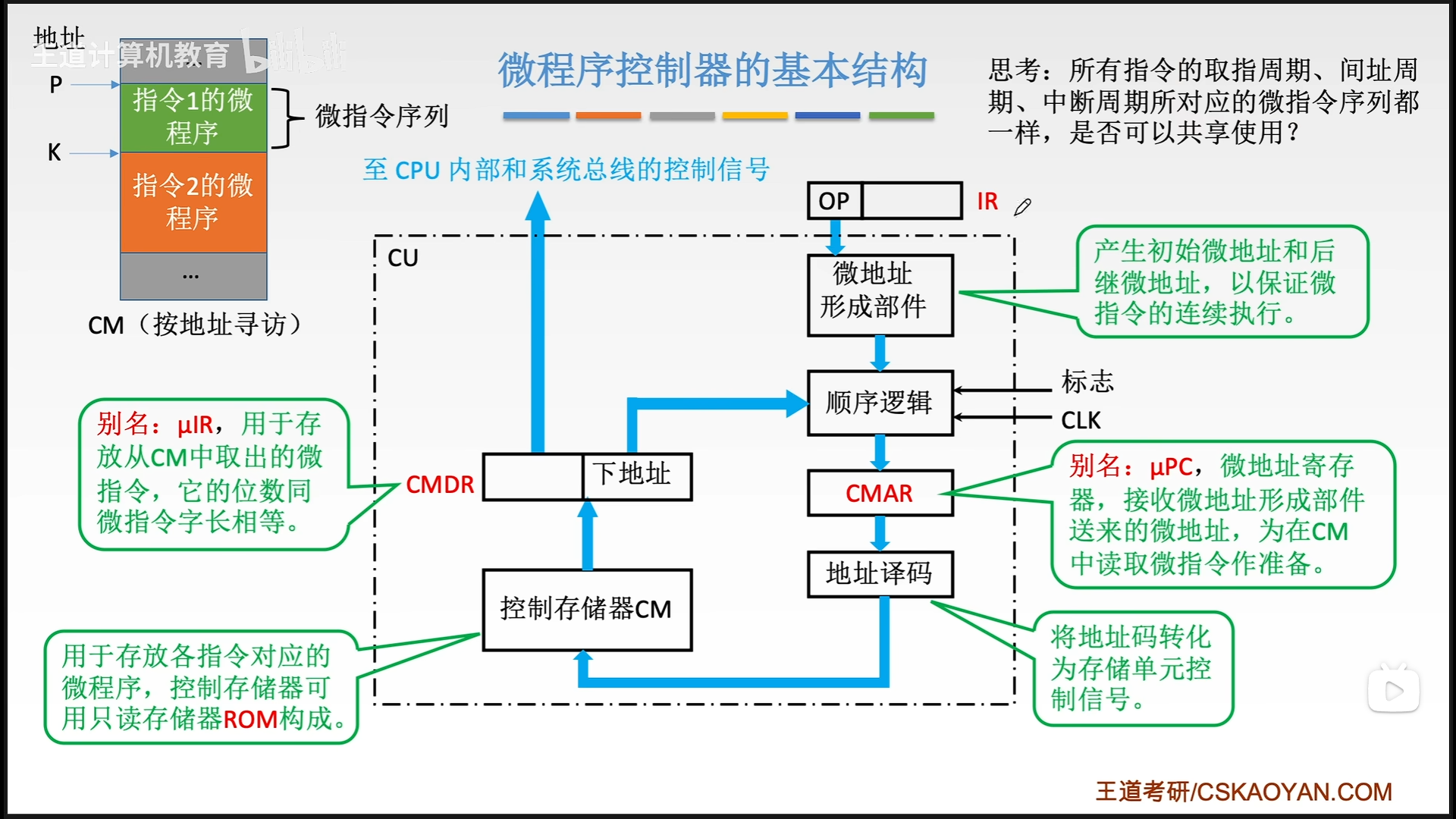

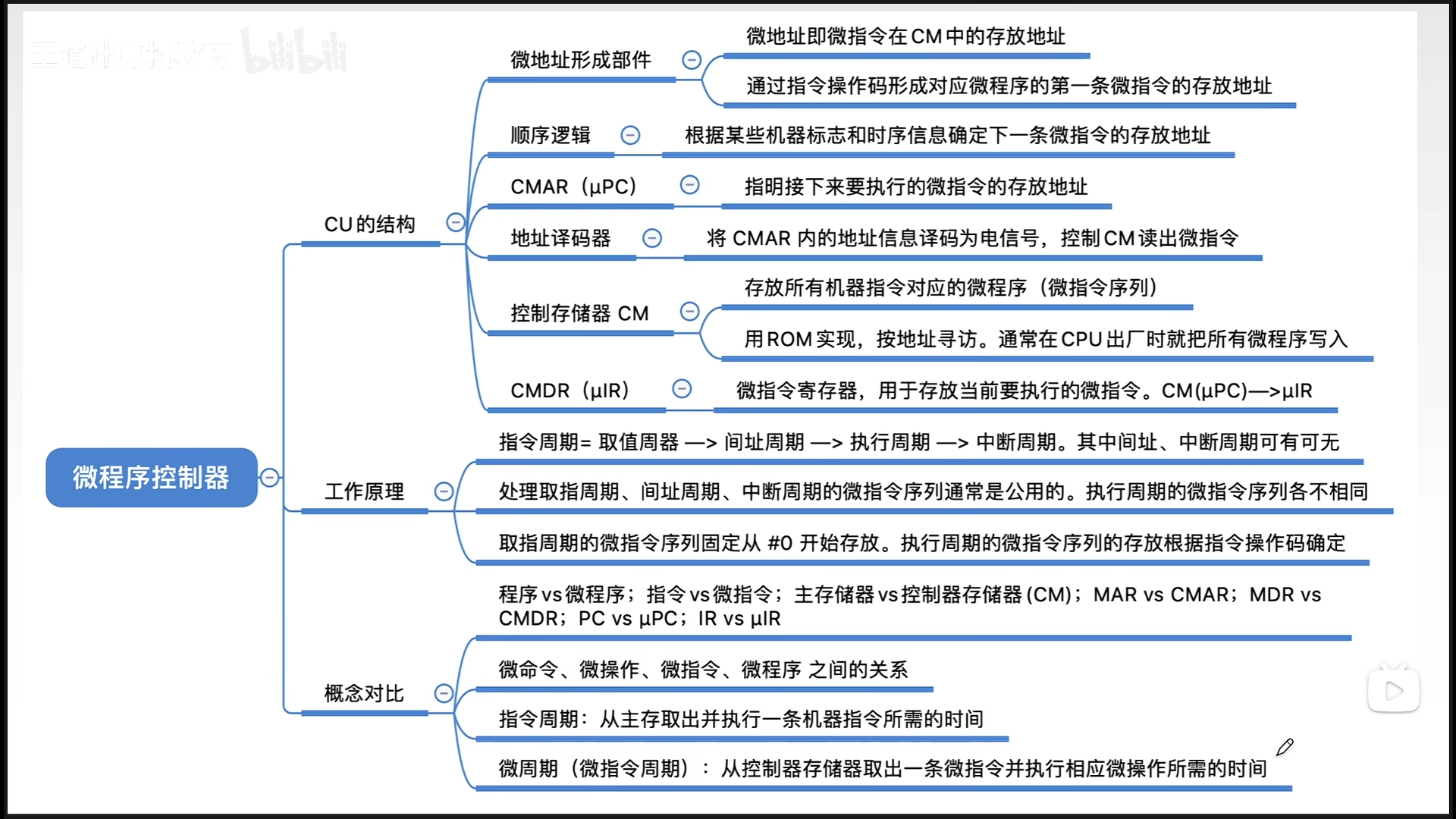

微程序控制器的基本原理

1. 控制存储器不和主存统一编址。
2. 通常控制存储器采用ROM组成。
3. 微指令的地址形成发生有断定法和增量法μPC += 1
4. 大多数情况下，微指令是顺序执行的。但如果遇到类似 if-else 的条件分支指令，微程序也需要进行跳转。那么，微程序根据什么来决定跳不跳转呢？就是根据“可判定的外部条件”。（同样也要多留一位“无操作”）

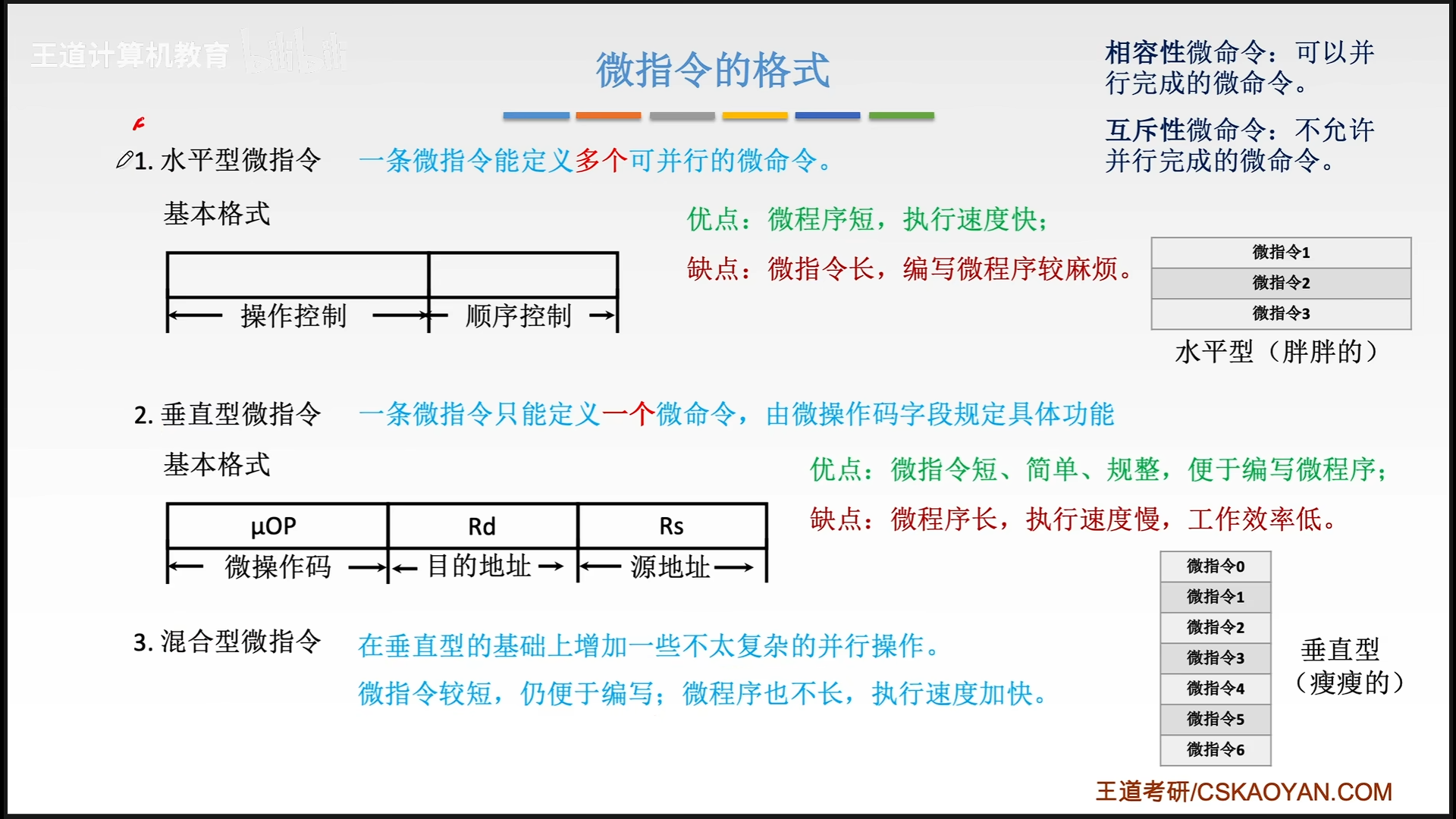

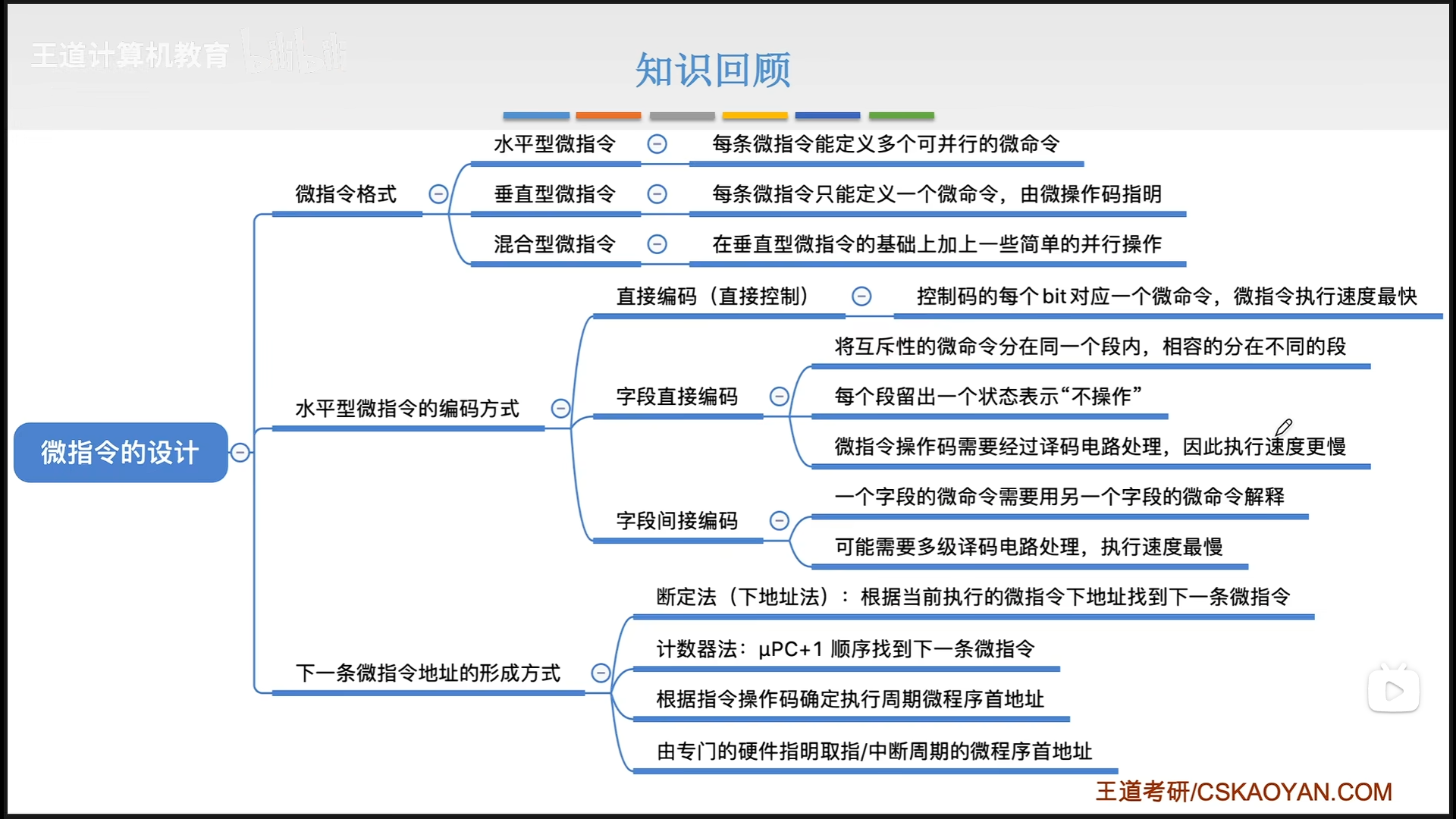

微指令的设计

1. 水平型和垂直型的区别并不是为指令格式的水平或垂直表示。控制信号经过编码产生是一种控制字段的编码方式，属于水平型微指令；垂直型微指令在微指令中设置了微操作码字段。

微程序控制单元的设计

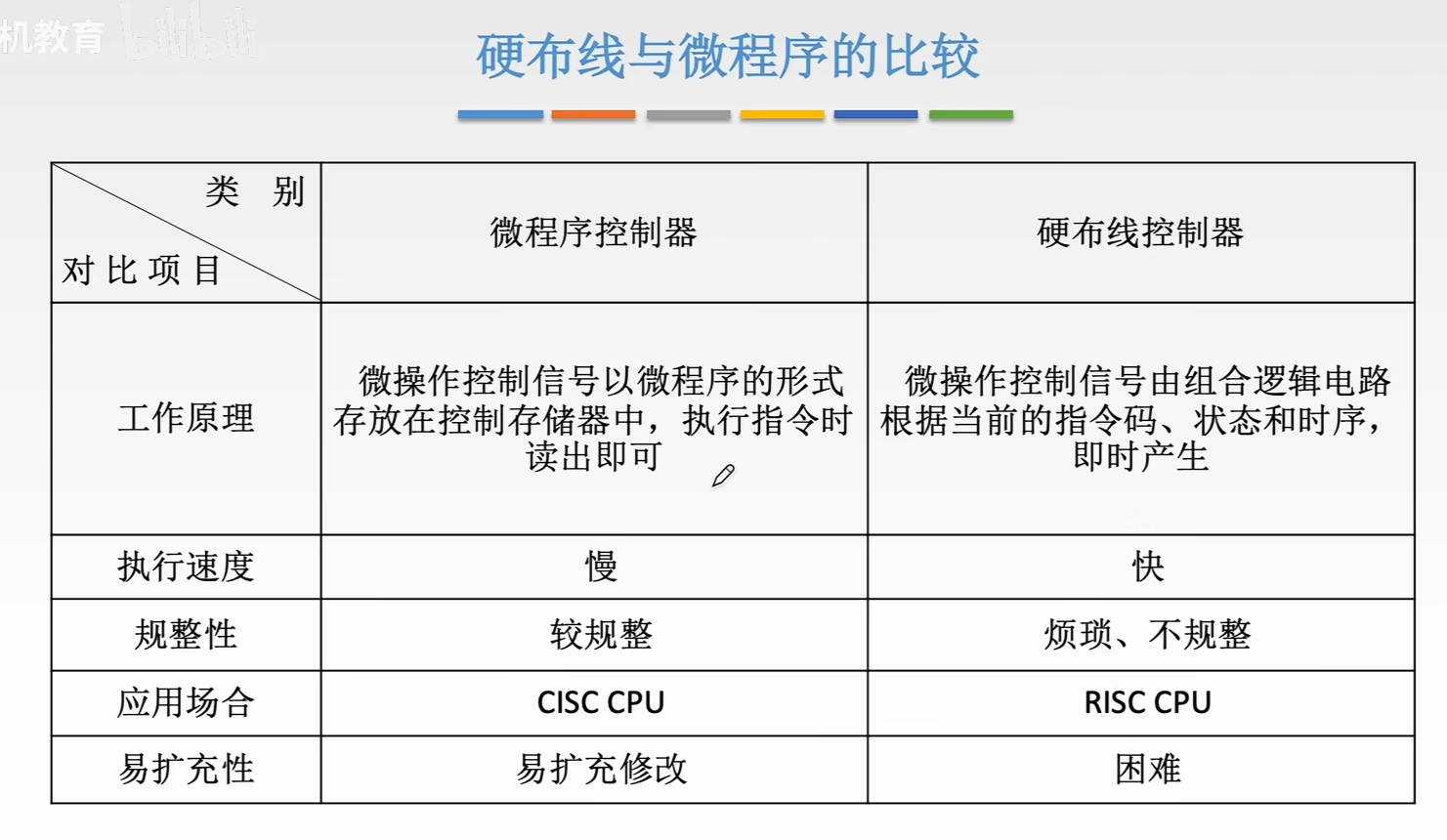

CISC 因为太复杂，只能退而求其次用微程序来降低设计难度；RISC 因为够简单，所以有资本直接上纯硬件电路，追求极致的速度。

异常和中断机制

一、 基本概念

• 定义： CPU在执行程序时，遇到内部突发事件或外部硬件请求，打断当前原本的指令控制流，自动转去执行相应的处理程序（此时会切换到内核态），处理完毕后再返回被打断处继续执行的机制。
• 作用： 保护系统安全（如防止除零错误导致系统崩溃），协调CPU与慢速外部设备之间的并行工作。

二、 异常和中断的分类对比

大类	触发源头	同步/异步	典型细分与返回特征
异常 (内中断)	CPU内部（执行某条具体指令时产生）	同步	1. 故障 (Fault)： 可恢复错误（如缺页）。修复后返回发生故障的当前指令重新执行。 2. 陷阱 (Trap)： 预先安排的“有意为之”（如系统调用）。执行完后返回下一条指令。 3. 终止 (Abort)： 极其严重的硬件损坏。不可恢复，直接强行结束进程。
中断 (外中断)	CPU外部（如I/O设备完成、定时器到期）	异步	1. 可屏蔽中断 (INTR)： 受CPU内部IF标志位控制，可以暂时不响应。 2. 不可屏蔽中断 (NMI)： 极其紧急（如掉电），无视屏蔽标志位，CPU必须立刻响应。

三、 异常和中断的检测与响应

• 检测时机：
• 异常： 在指令执行的过程中被硬件随时检测到。
• 中断： CPU在每条指令执行周期的末尾，才会主动去探测是否有外部请求。
• 硬件响应流程（中断隐指令）： 当检测到异常或中断时，硬件会自动按顺序发出控制信号执行以下三个动作，无需软件干预：
• 关中断： 将程序状态字寄存器（PSW）中的中断允许位（IF）清零，确保“保存现场”过程不被新的中断破坏。
• 保存断点和程序状态： 将当前的程序计数器（PC，即下一条指令地址）和程序状态字寄存器（PSW）压入内核栈。

• 寻找入口地址： 根据硬件生成的中断类型号（或异常号）查找内存中的“中断向量表”，取出对应的中断服务程序首地址并送入PC，完成跳转。

• 进程上下文由操作系统的内核程序实现，而异常/中断的相应则由硬件实现。

• 内中断检测到了一定会处理；外中断不一定。

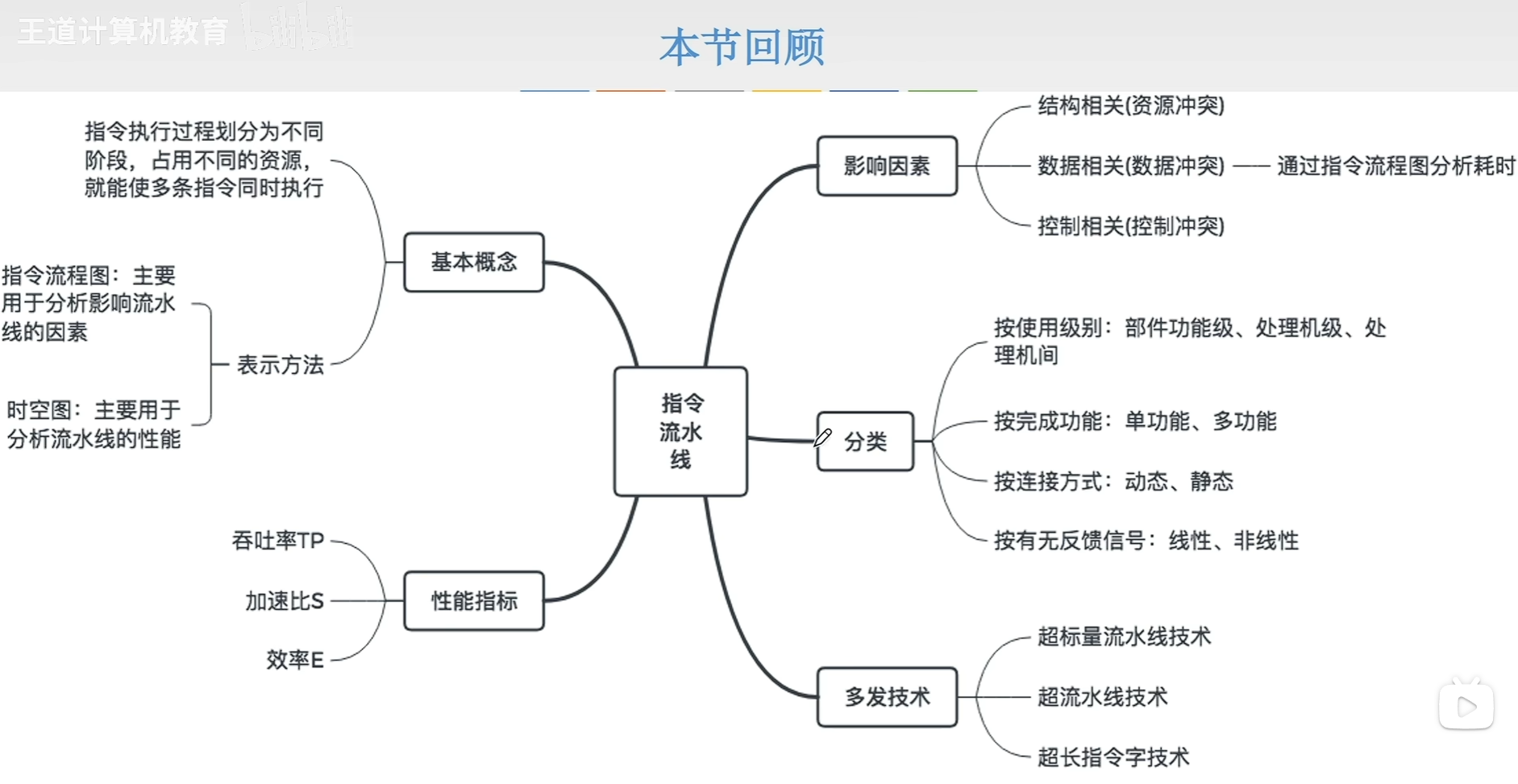

指令流水线

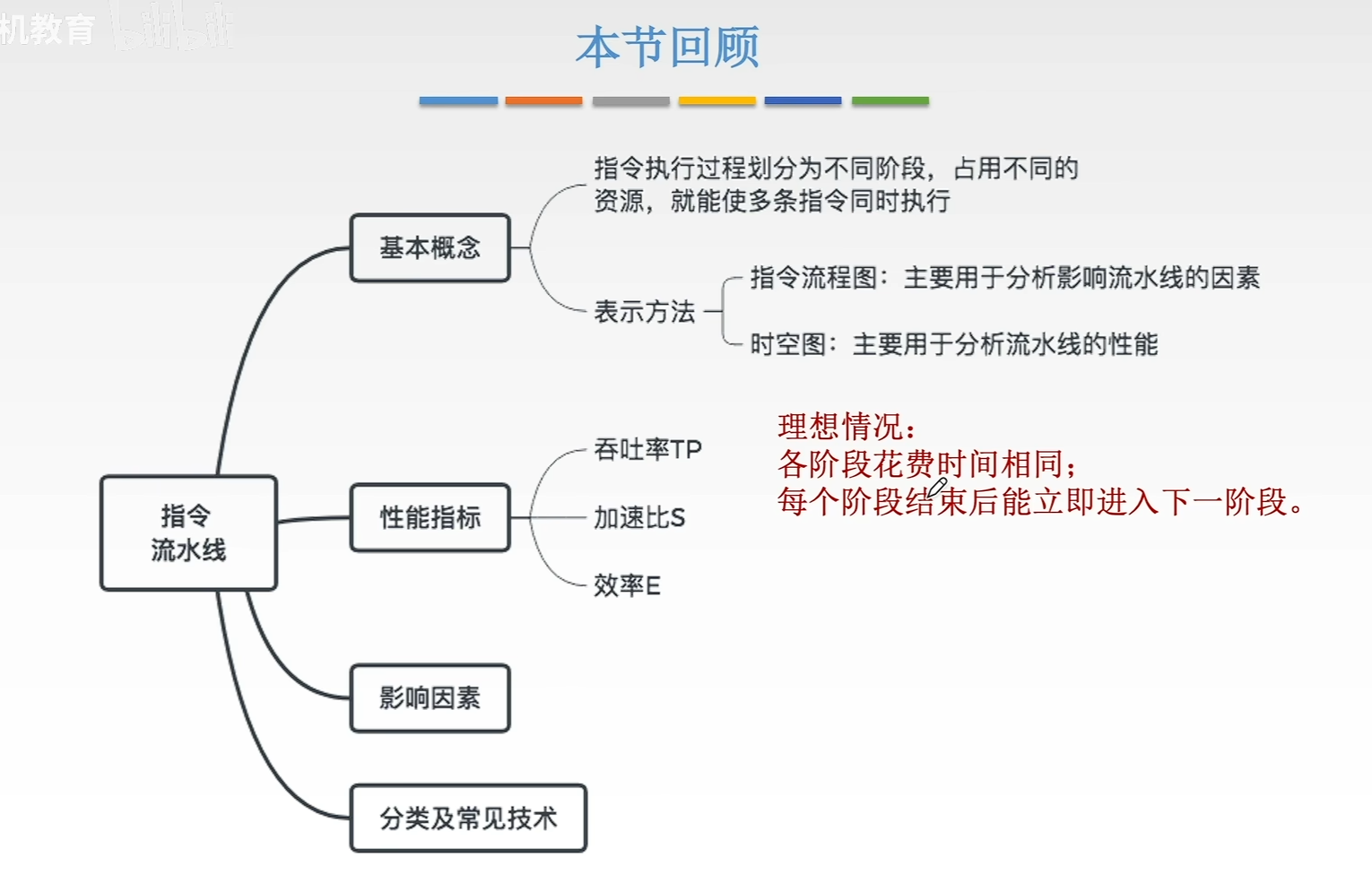

指令流水线的基本概念和性能指标

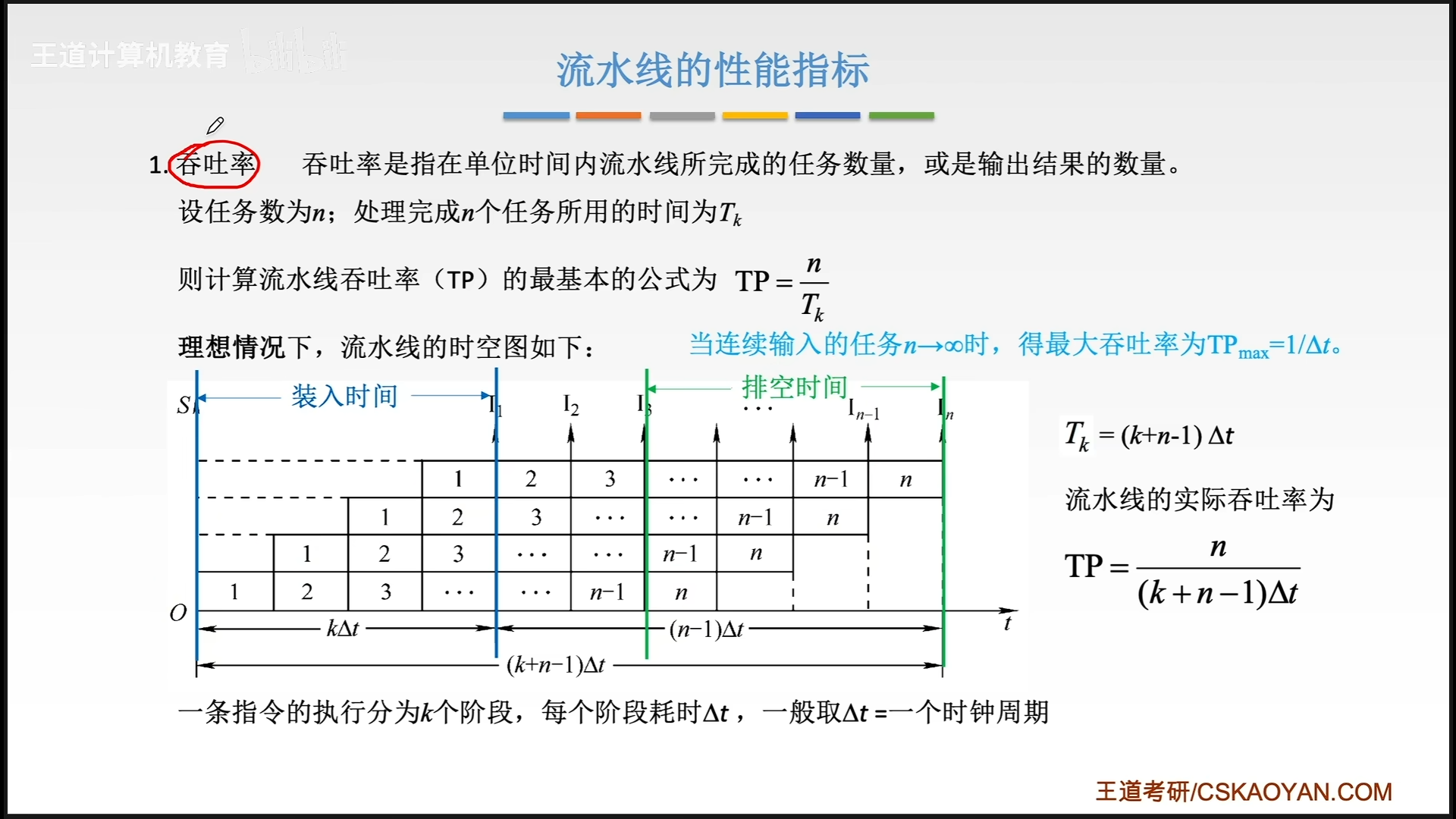

1. 加速比：完成同一批任务，不使用流水线所用的时间与使用流水线所用时间之比。
2. 效率：流水线的设备利用率。
3. 在流水线CPU中，PC不再是执行完一条指令才变化的，而是每过一个时钟周期就会变化。

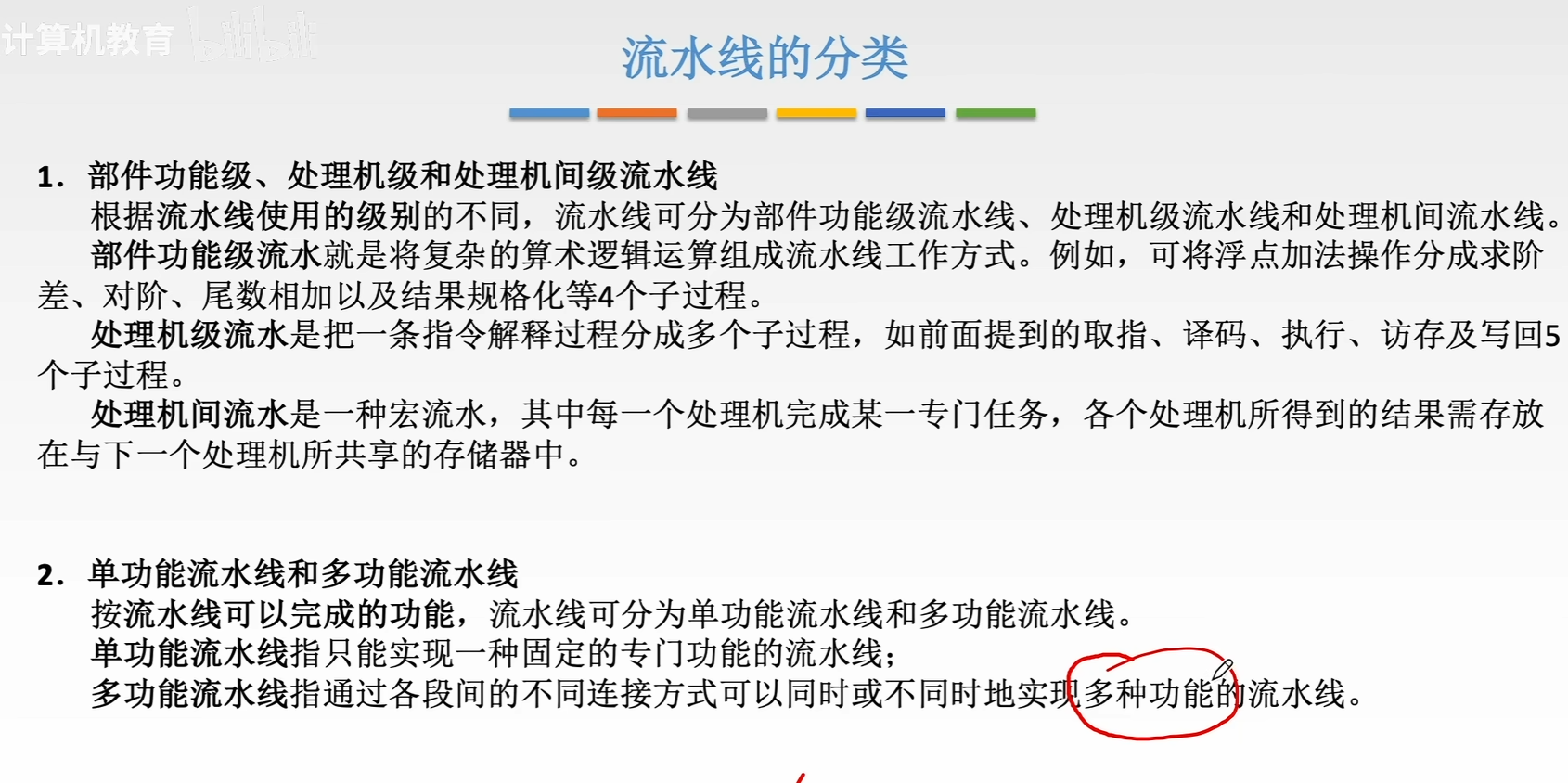

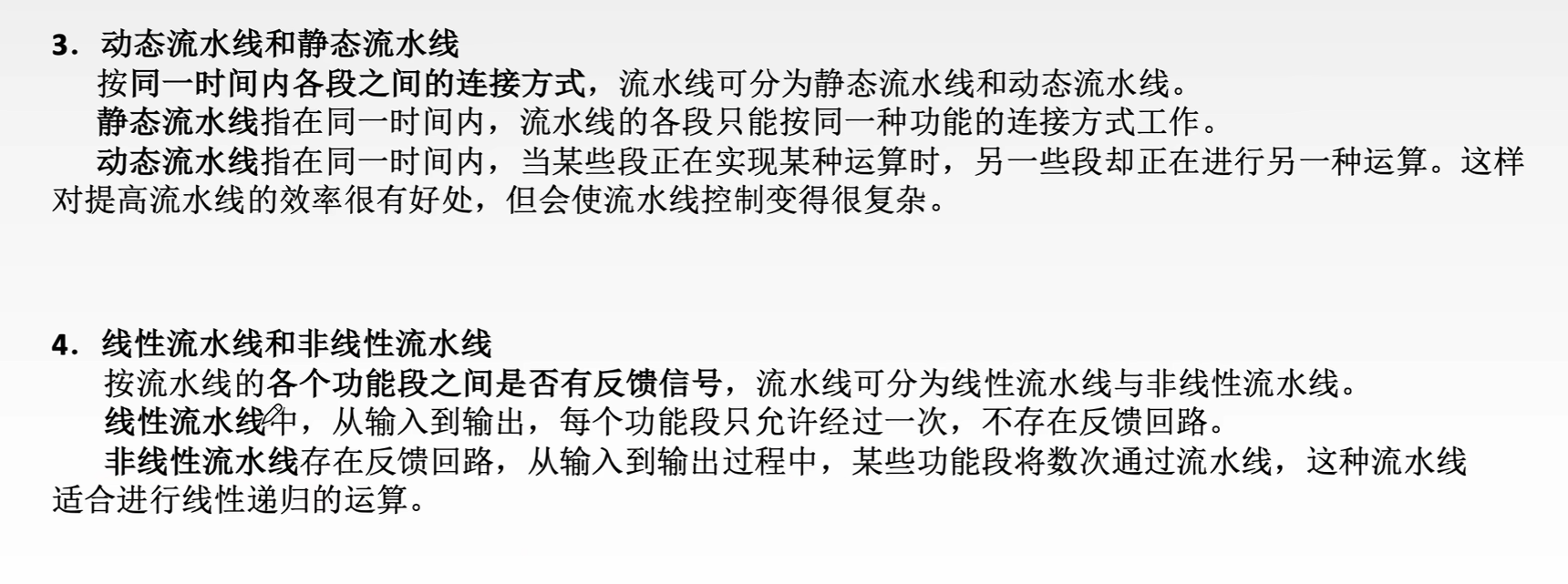

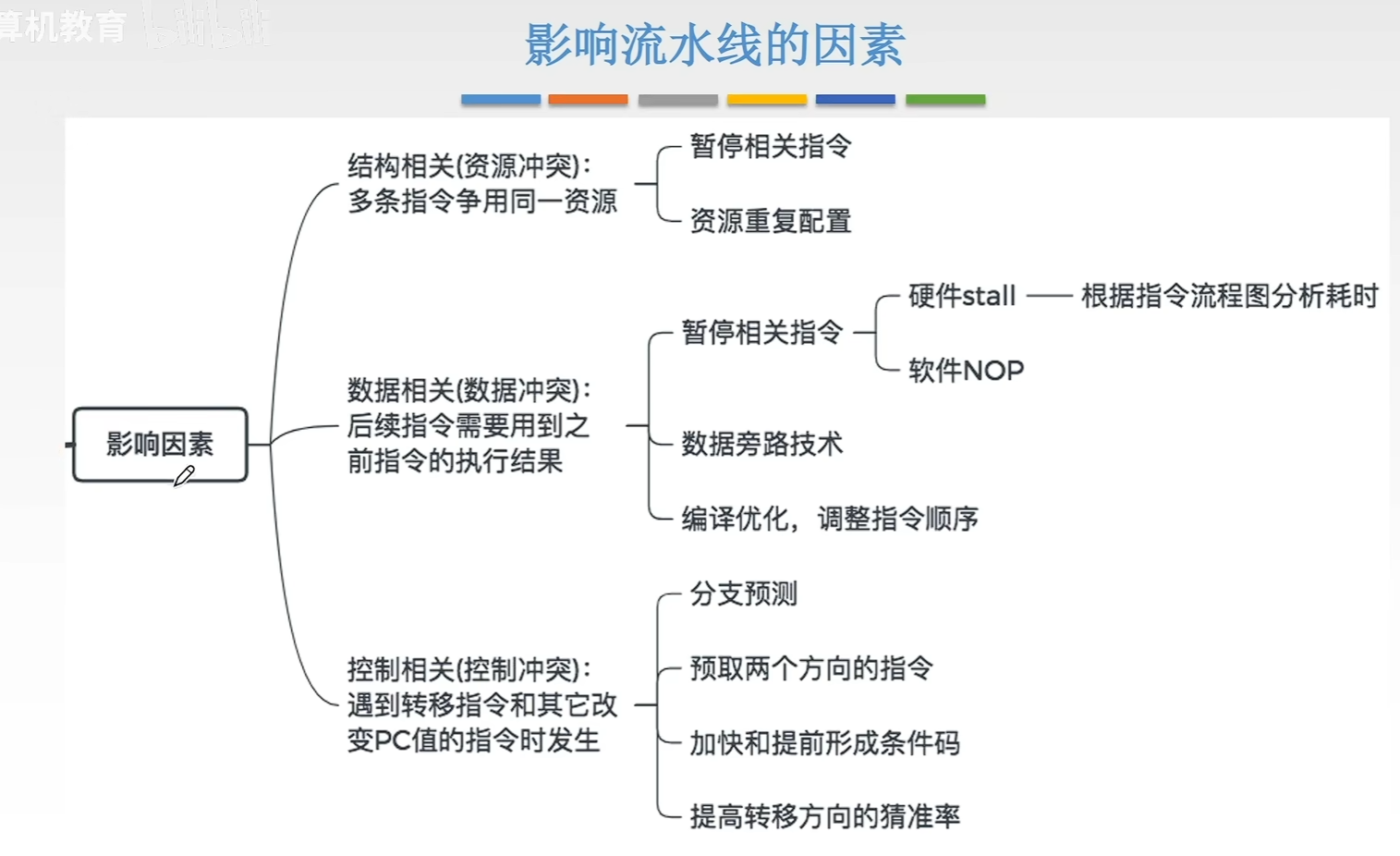

指令流水线的影响因素和分类

1. IF（Instruction Fetch）

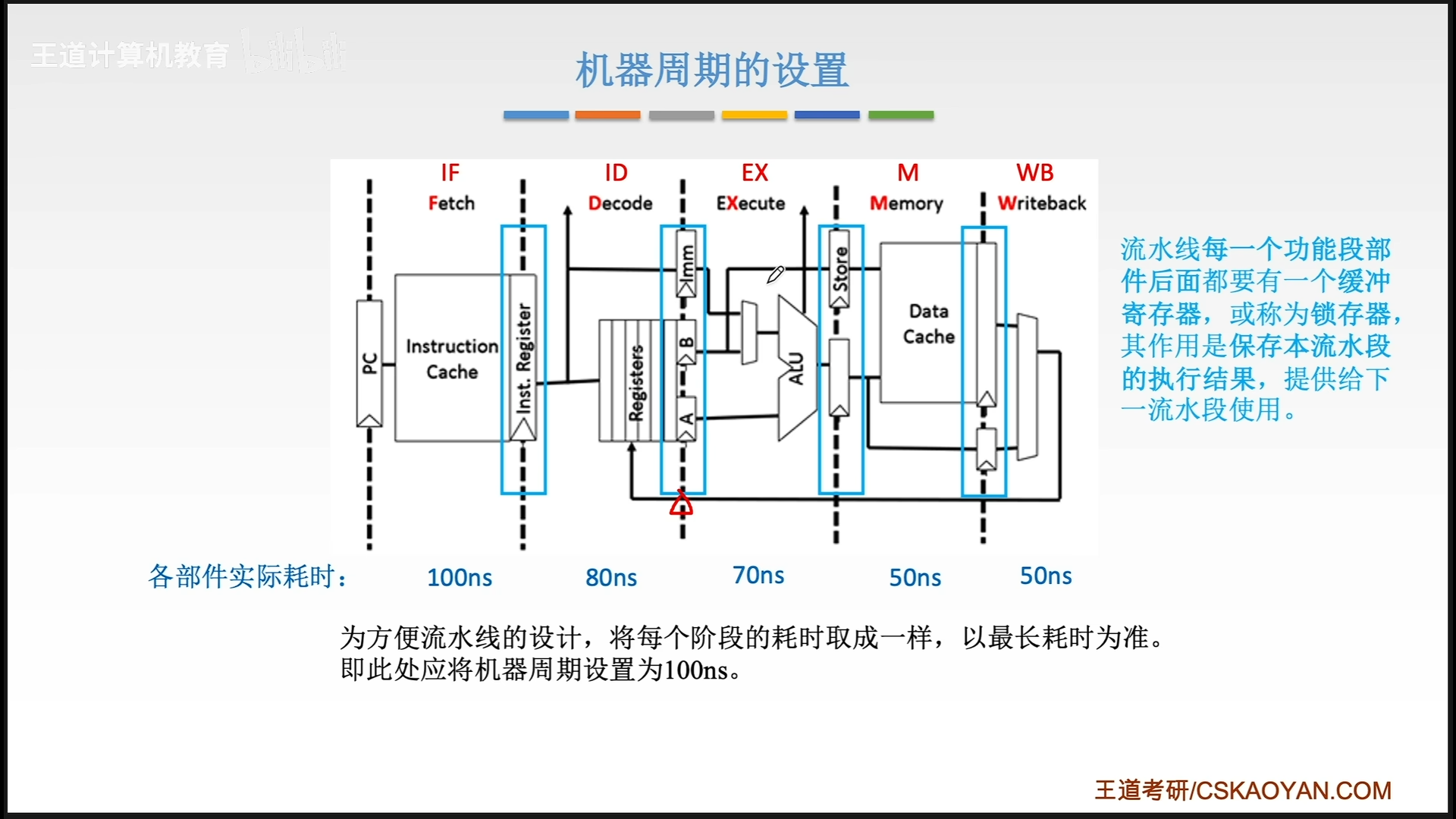

2. 408考试中锁存器和流水段寄存器是一个东西。
3. 适当增加流水段的个数，会使得每个流水段内的操作更简单，流水段的延迟更小，缩短了时钟周期，从而可以提高时钟频率。

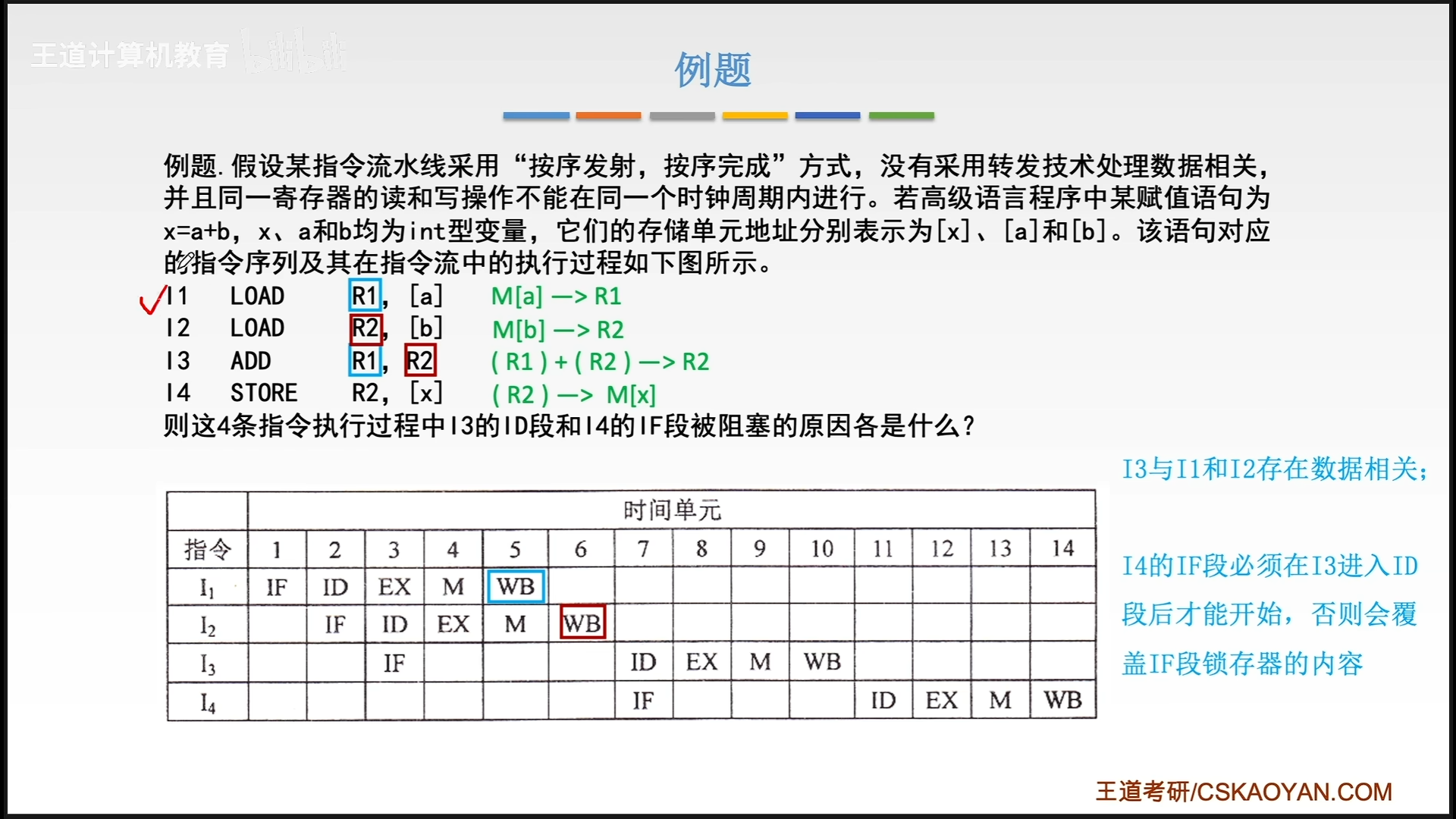

4. RAW是后面的一条指令，需要“读取（Read）”前面一条指令“写入（Write）”的结果。

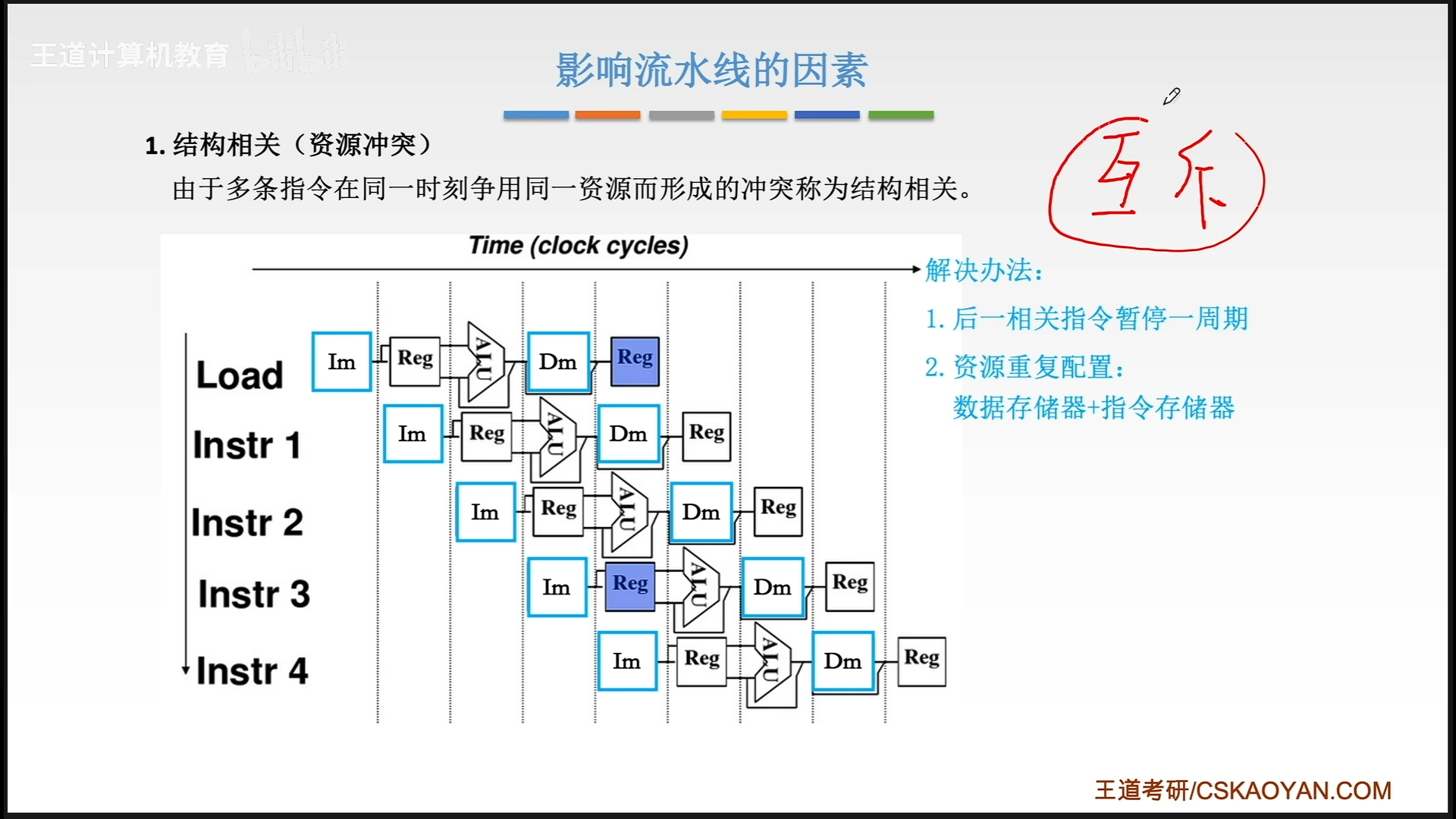

1. 结构相关（资源冲突）。类比操作系统的互斥。

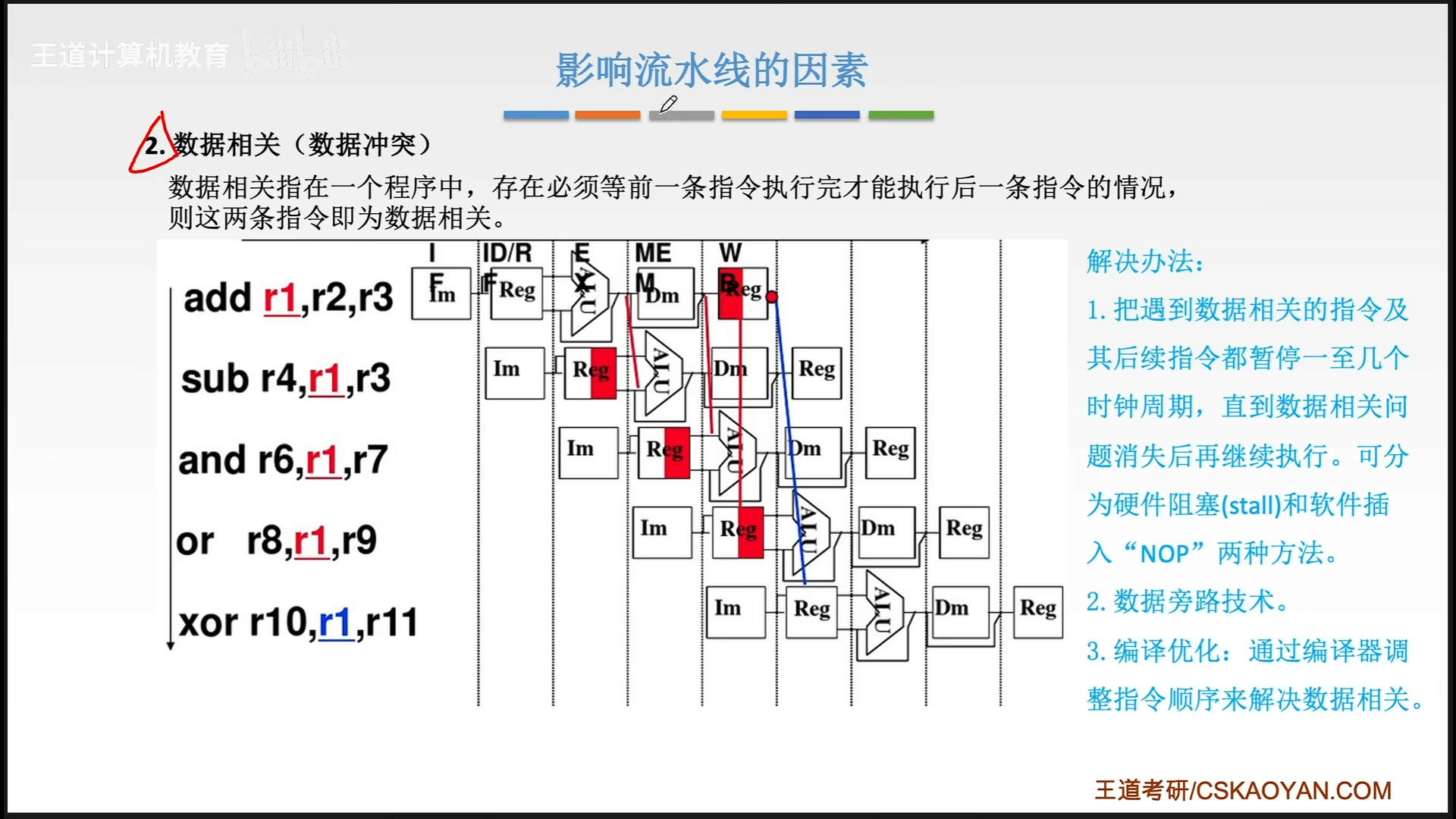

1. 数据相关（数据冲突）。类比操作系统的同步。

2. 旁路技术，又称转发技术。

3. Load-Use 数据冒险，特指当一条访存指令（如 lw，从内存读取数据）紧挨着一条算术逻辑指令（如 add，需要使用这个数据参与运算）时发生的冲突。

代码示例：

1. lw $t0, 0($t1) （把内存里的数据装载到寄存器 $t0 中）
2. add $t2, $t0, $t3 （立刻使用 $t0 的数据和 $t3 相加）

1. 转发技术能解决大部分的数据冒险，唯独解决不了 Load-Use 冒险，是因为“物理时间倒流是不可能的”。load要在访存ME阶段才能取出数来，因此只能选择”等一等“ + 转发技术来解决。

2. 从寄存器中取数在 ID 段，如果有转发机制，ID 段取出的错数会在 EX 段的入口处被截胡、被覆盖。因此不需要暂停流水线，直接拿新数继续算；从主存中取数是在Mem段。

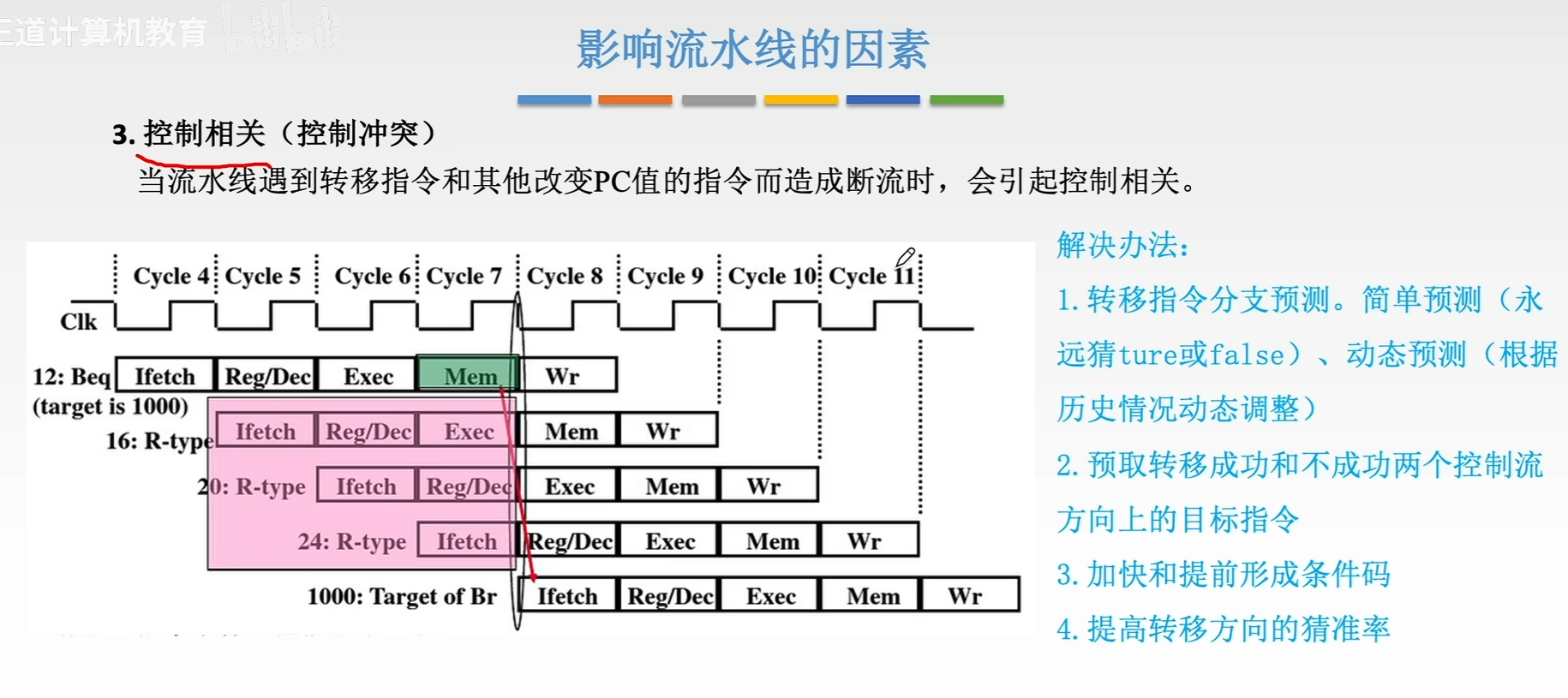

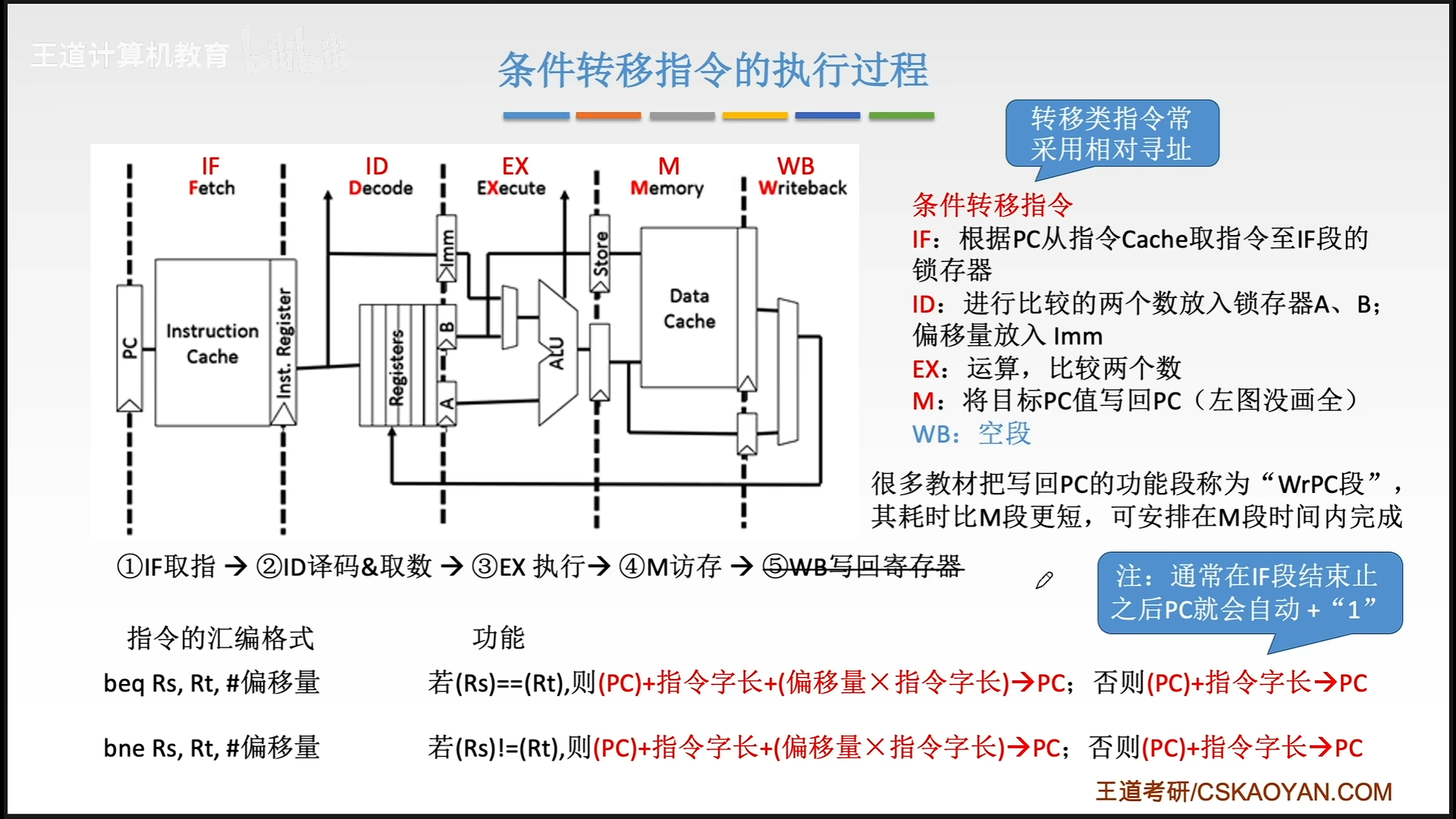

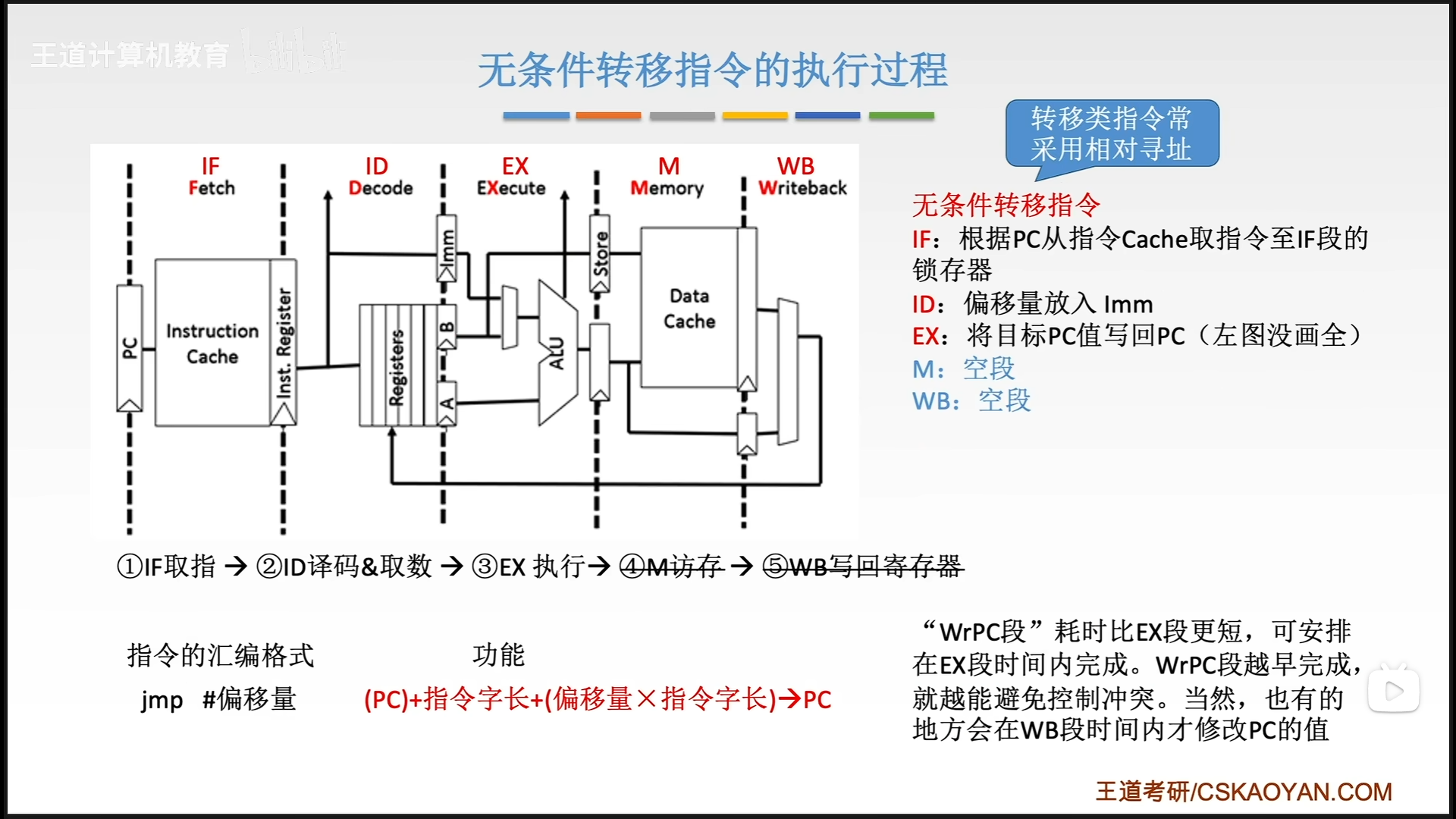

1. 控制相关（控制冲突）
2. 插入空操作可使条件转移指令的结果在取下一条有效指令之前确定。

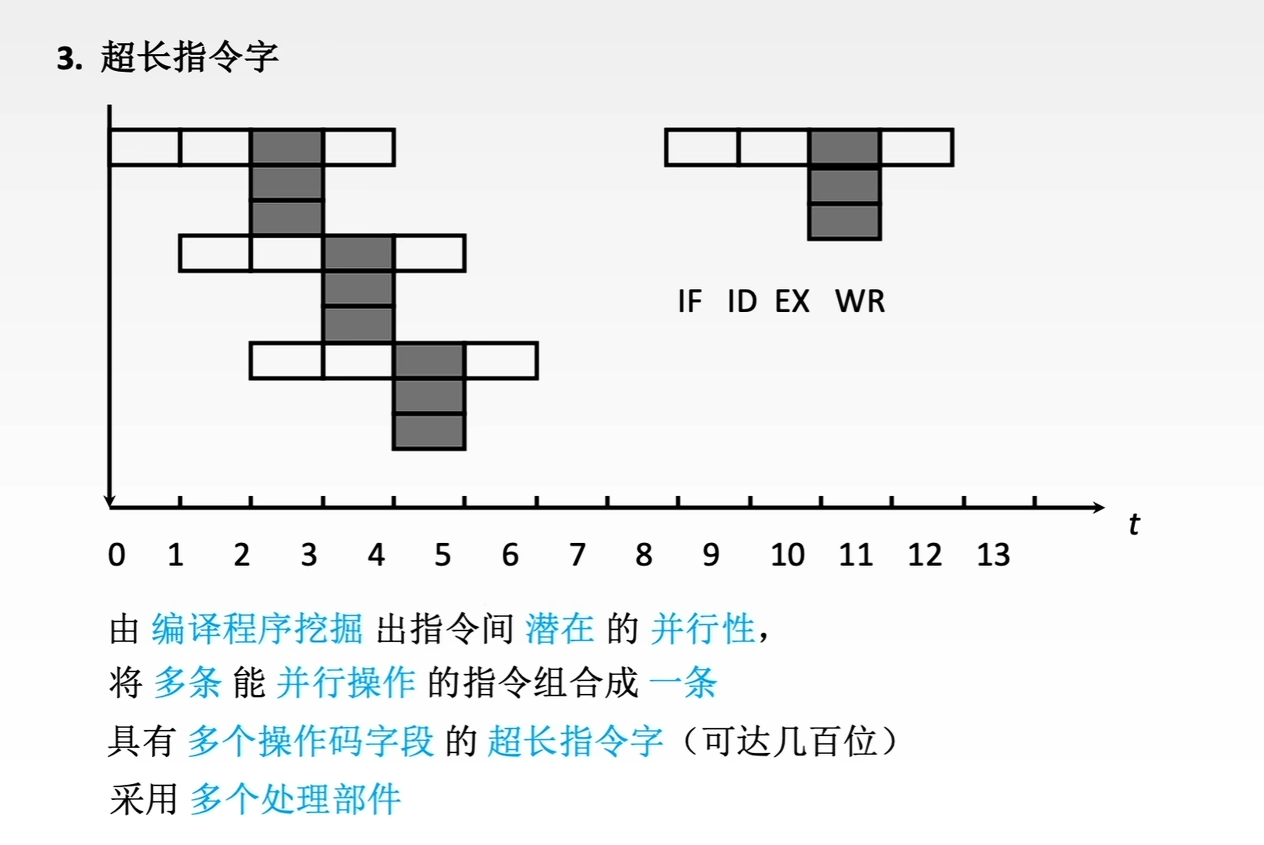

处理机的度（Degree）就是指 CPU 在同一个时钟周期内，最多能同时发射（执行）多少条指令。

多数超标量CPU都结合动态流水线调度技术，通过动态分支预测等手段，指令不按顺序执行，这种方式称为乱序执行

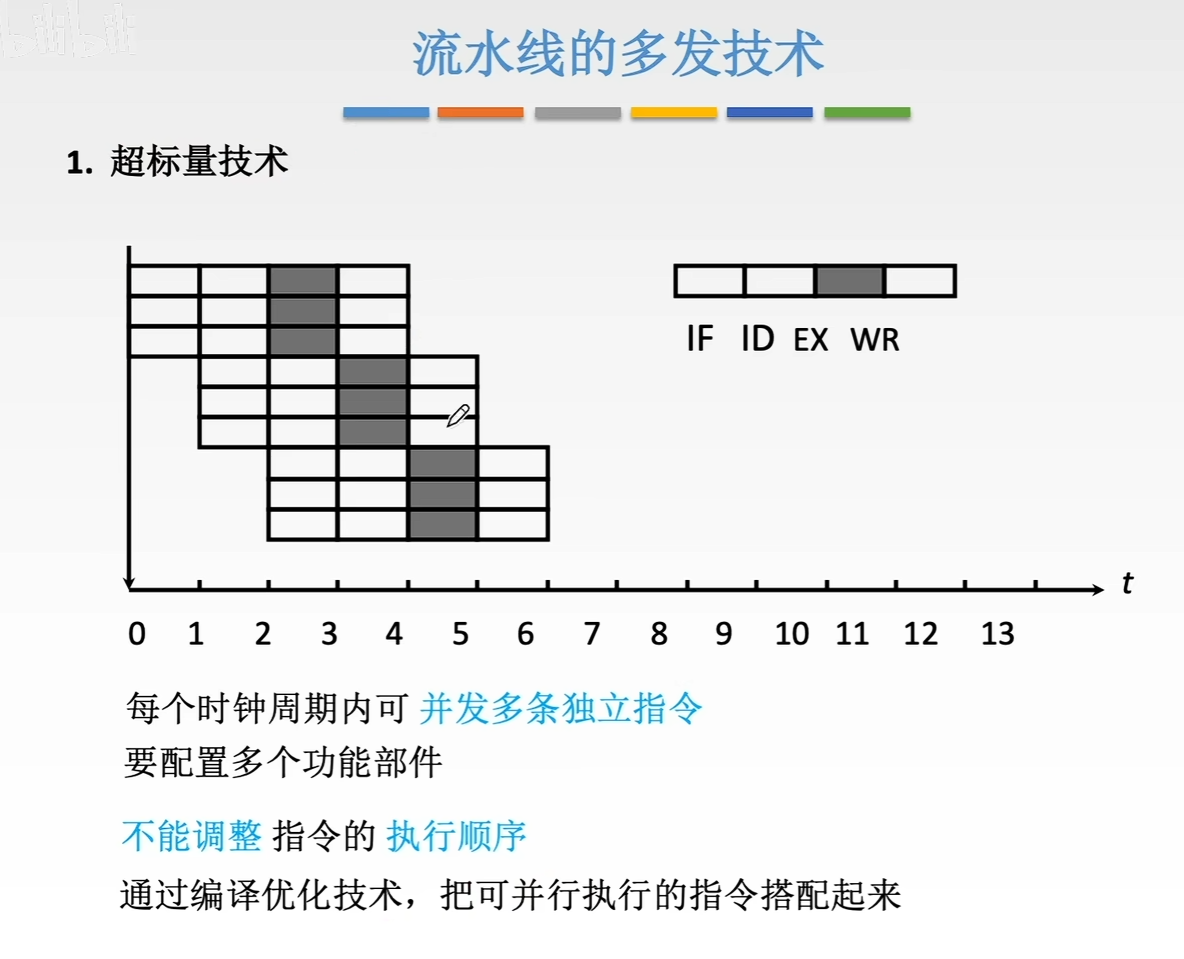

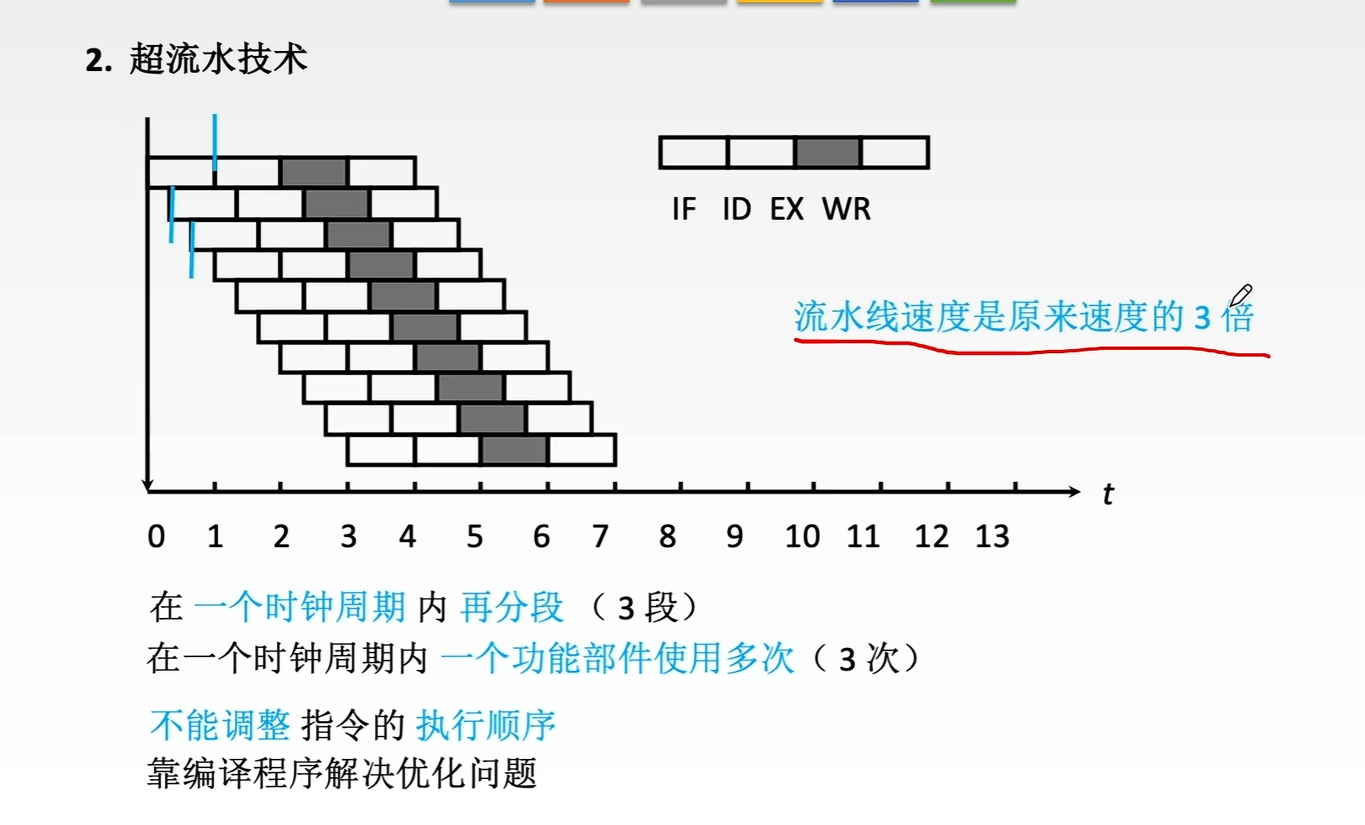

！！！图中的不能调整是错误的！！！

空分复用技术

时分复用技术

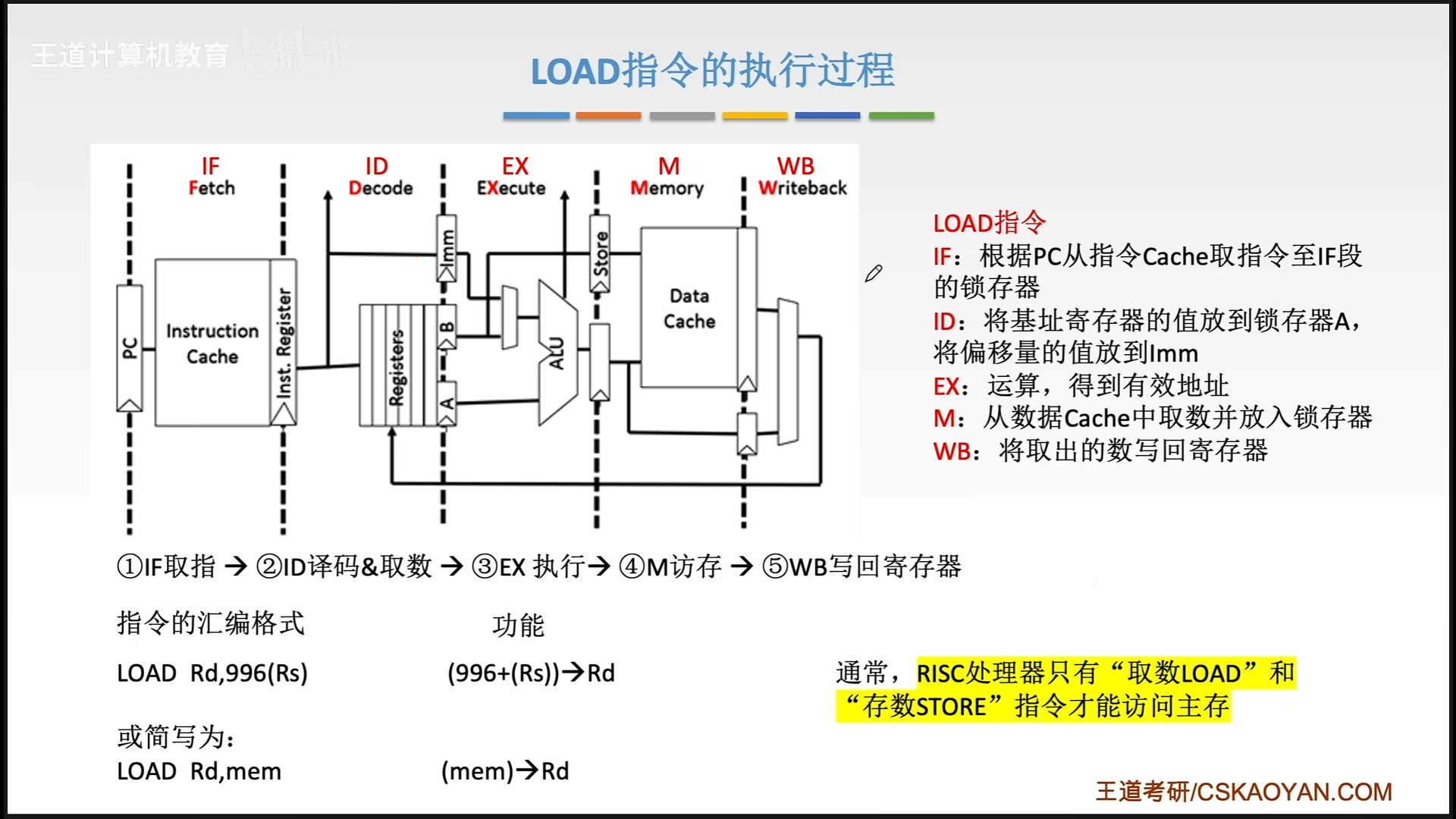

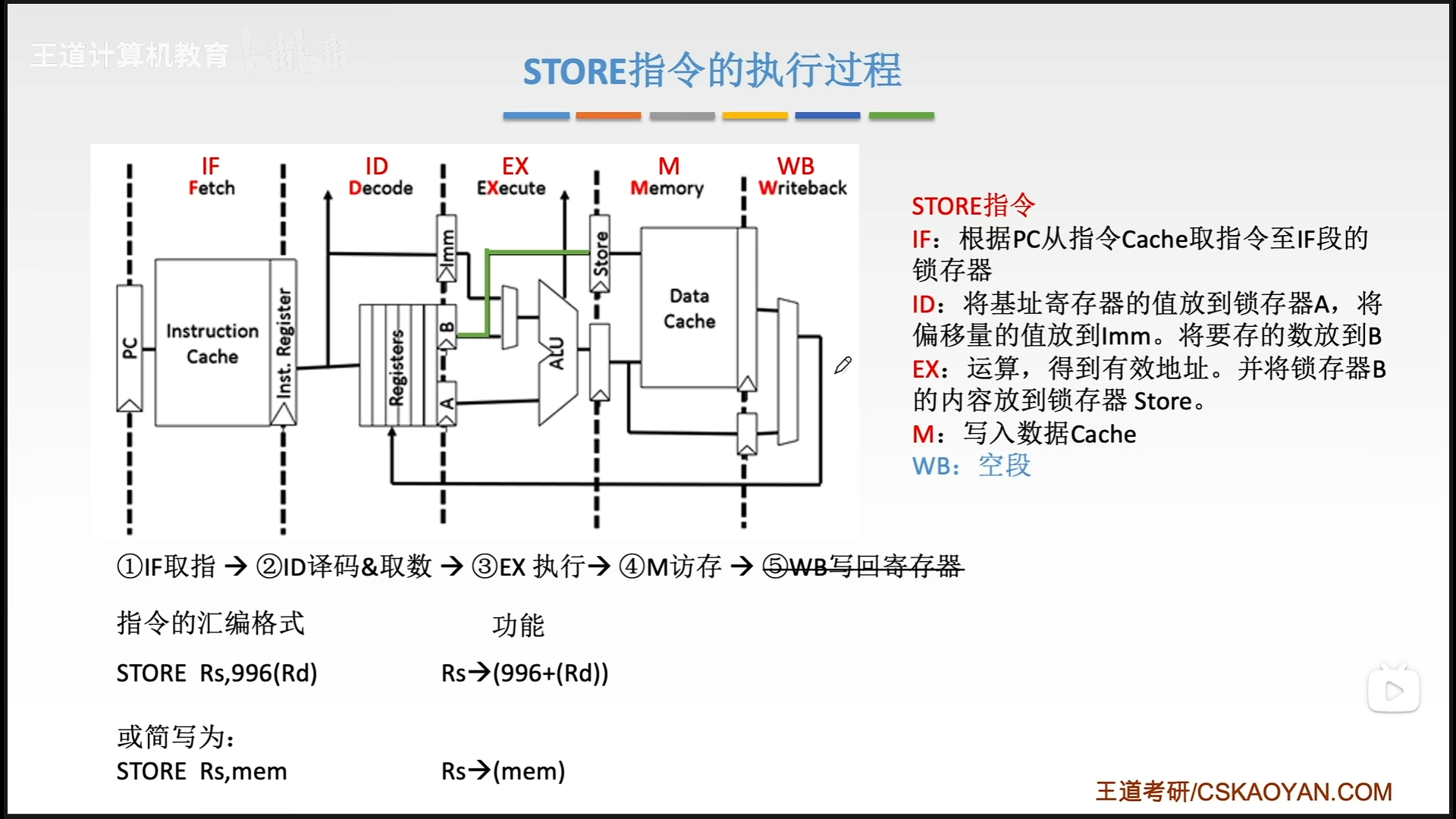

五段式指令流水线

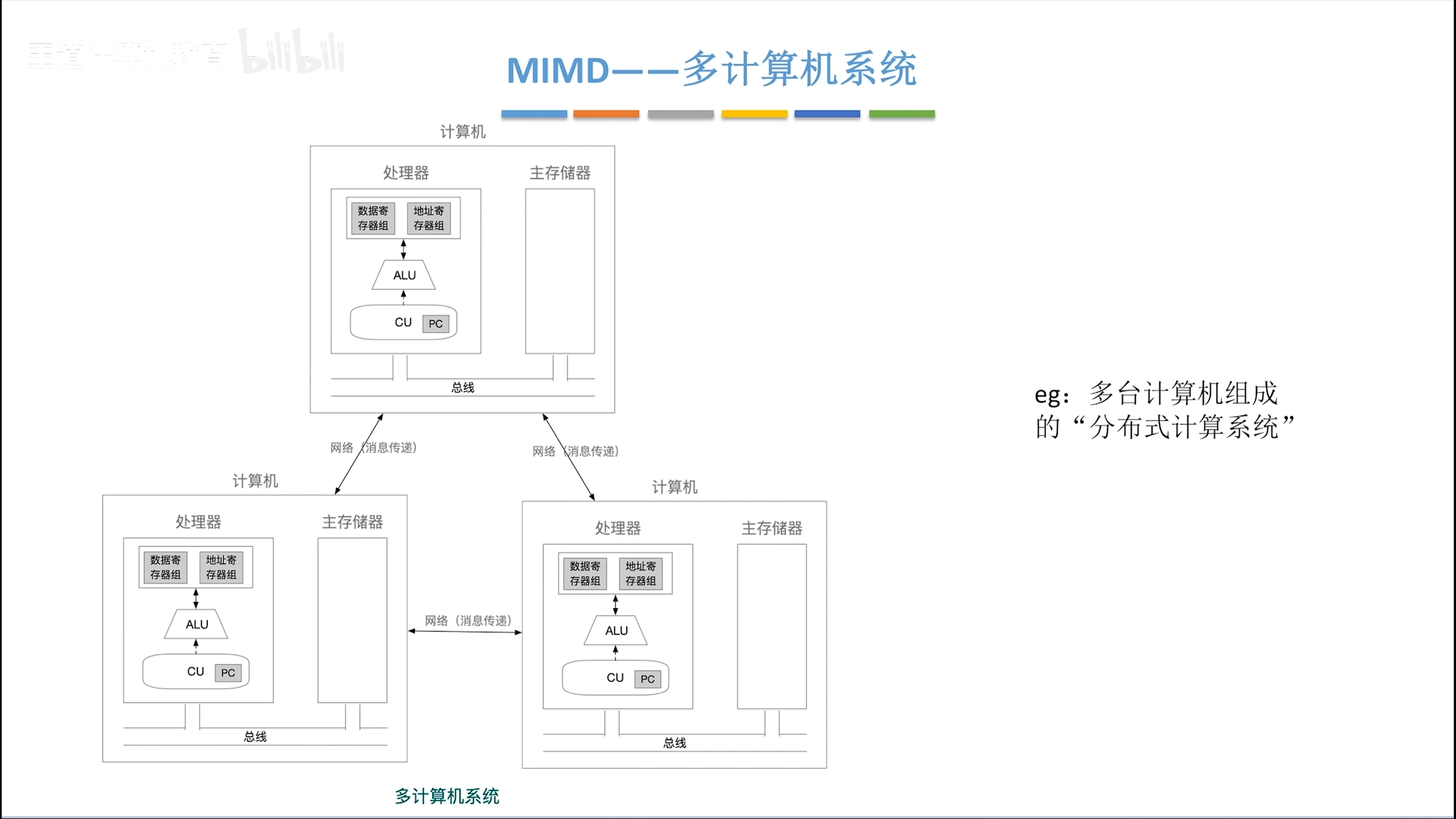

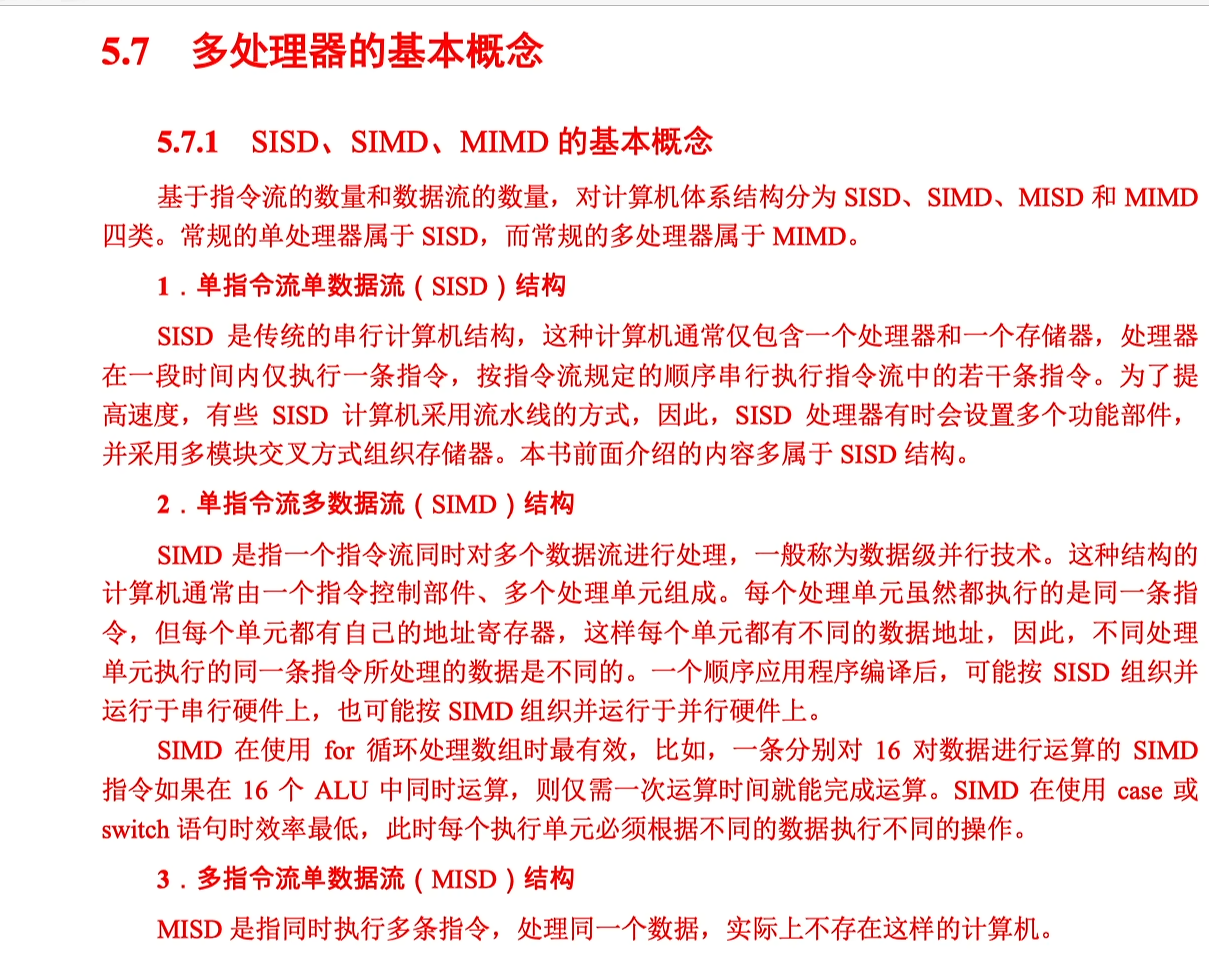

多处理器的基本概念

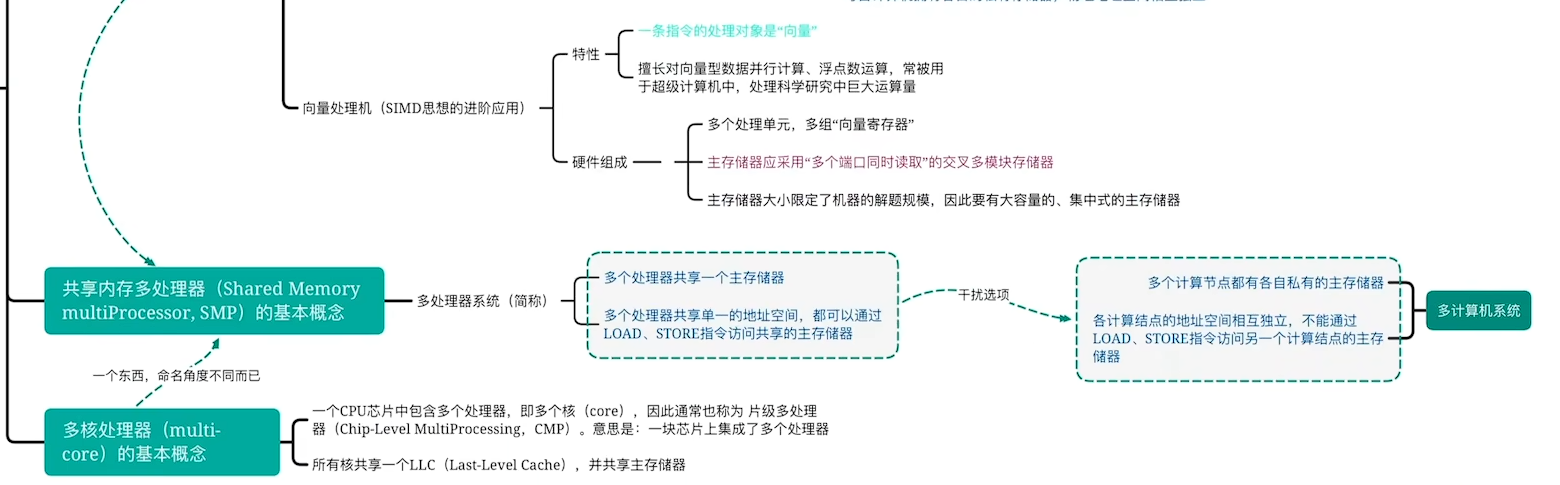

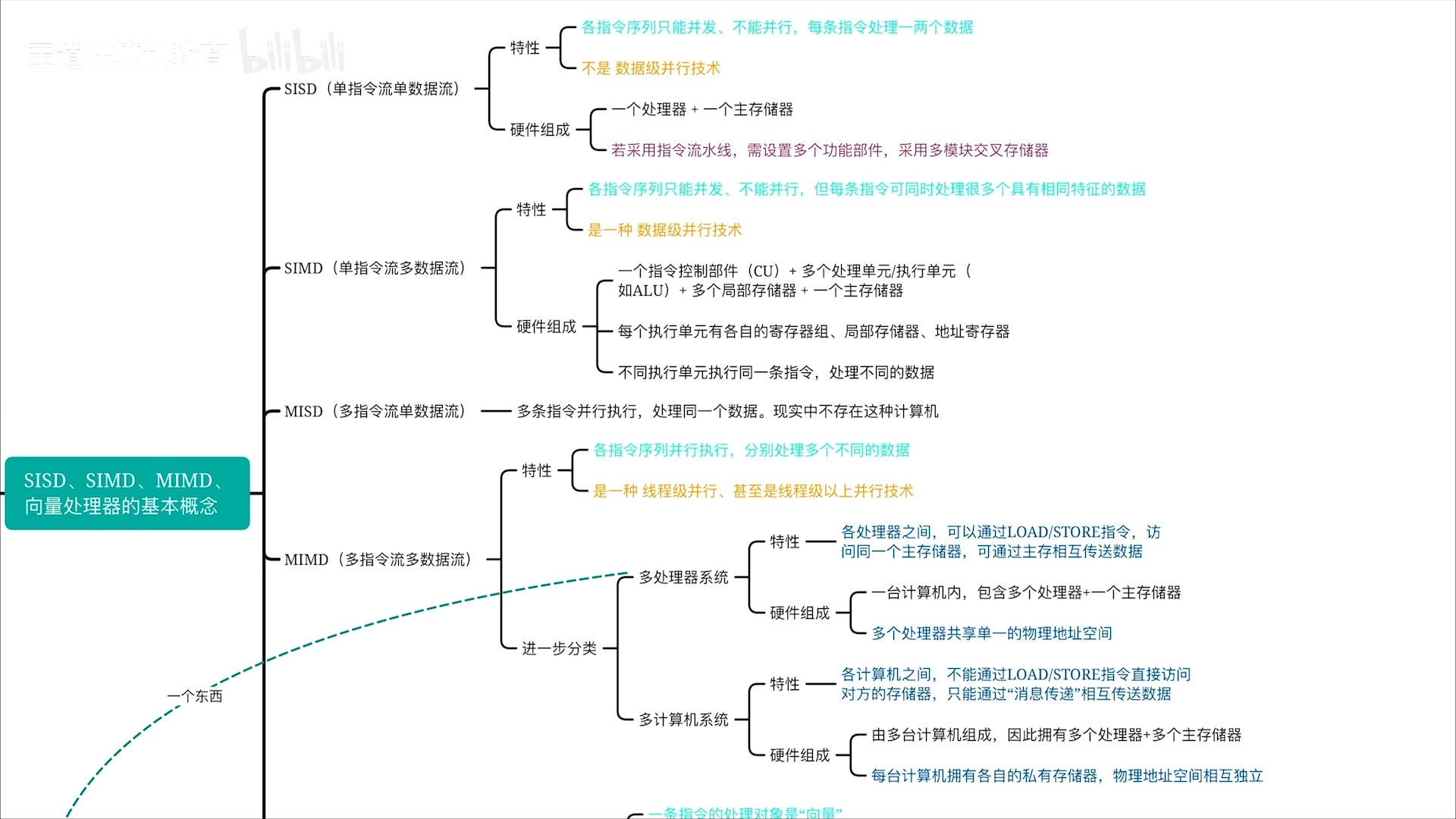

多处理器系统的基本概念

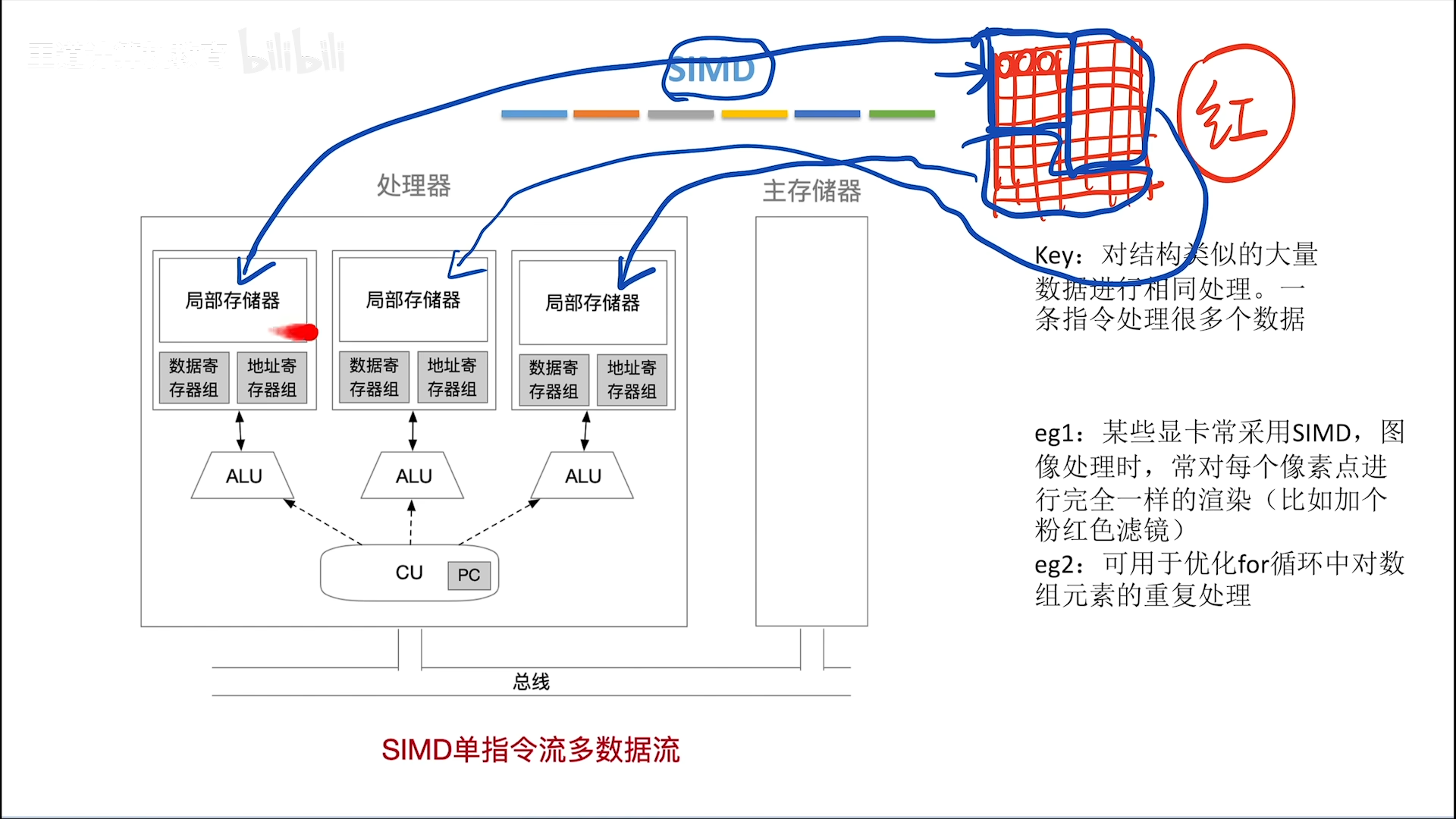

1. 流水线技术同样在SIMD和MIMD中也有应用。
2. 标量流水线处理机是属于SISD结构。

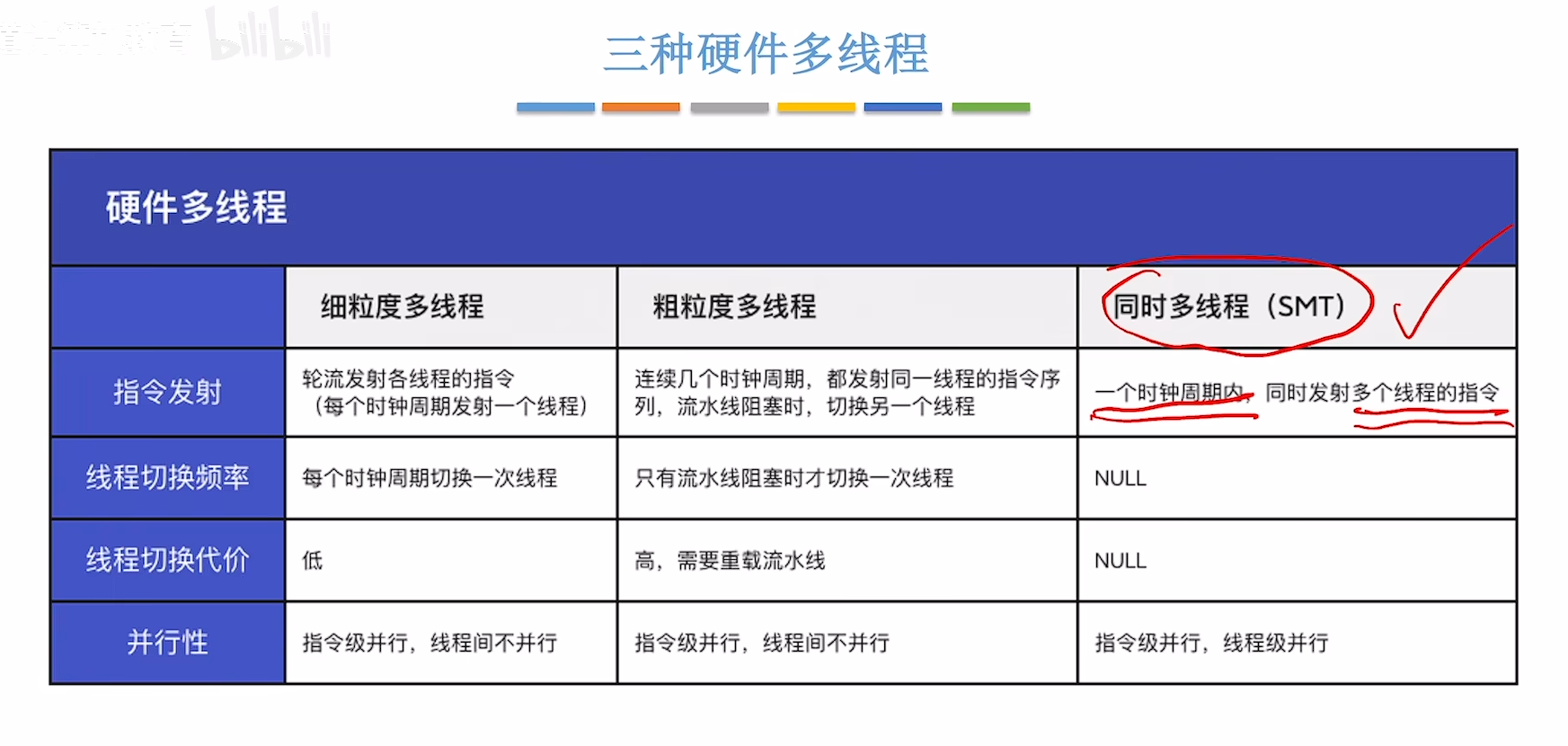

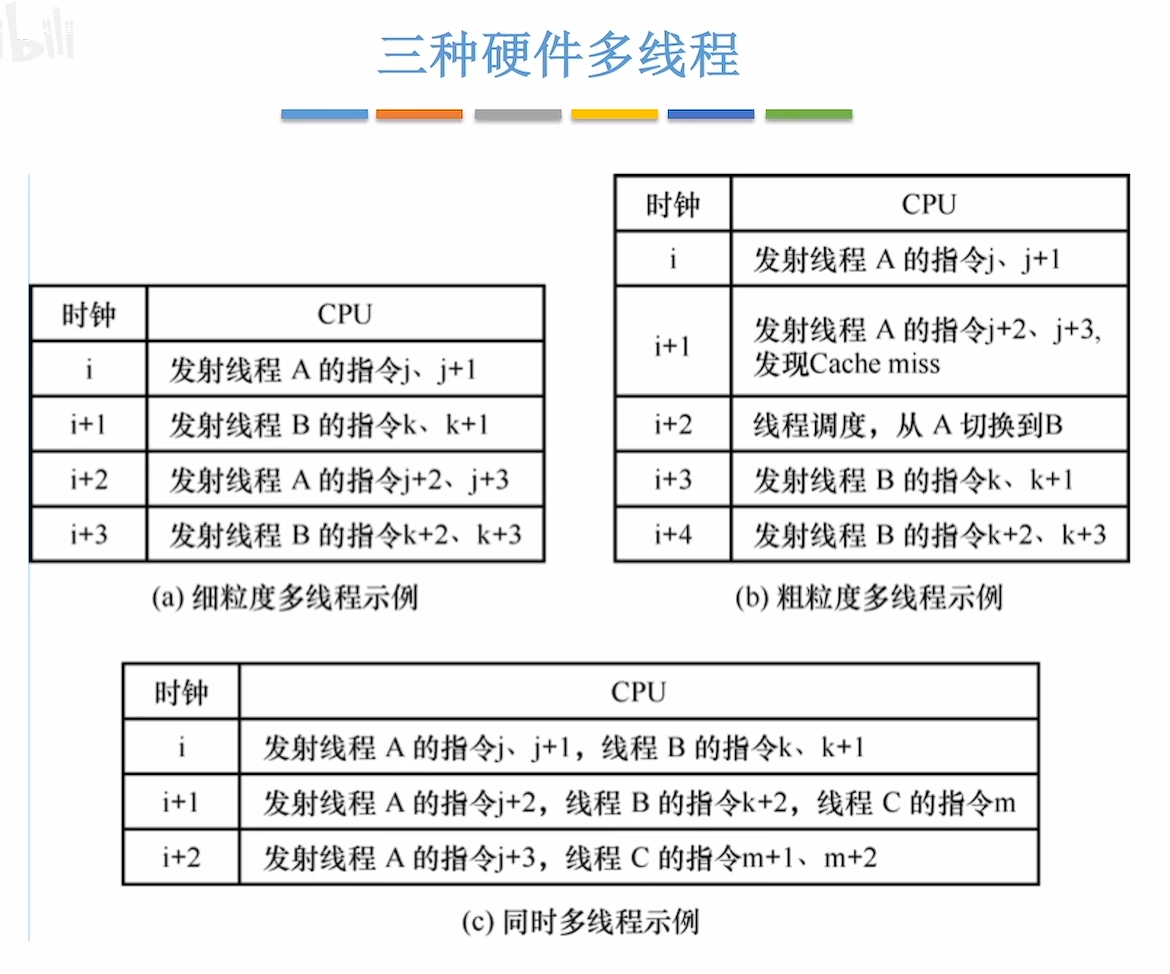

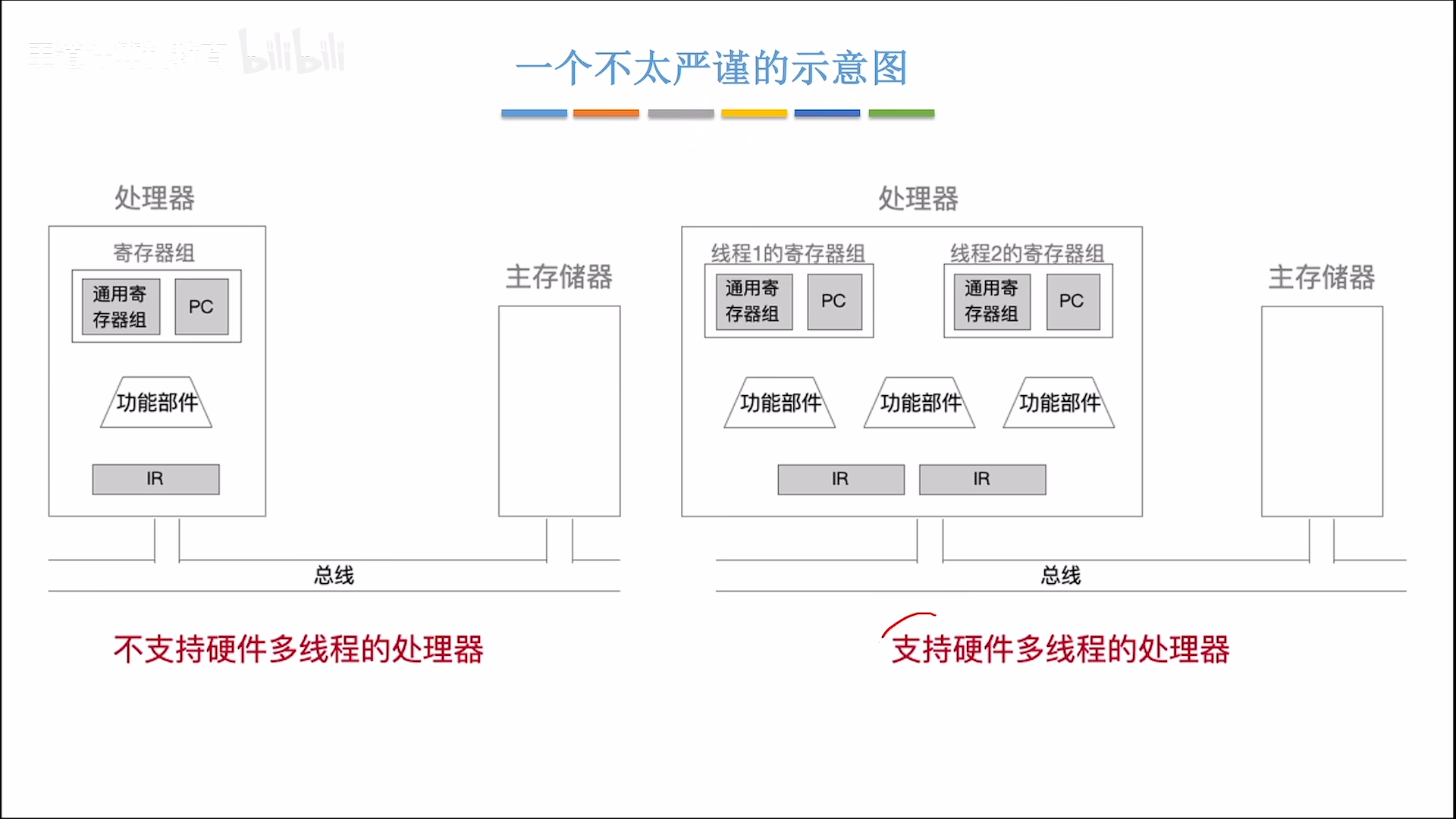

硬件多线程

“超线程”（Hyper-Threading，简称 HT）是 Intel 家的商业叫法，它在计算机体系结构中的学术正规名称叫做 同步多线程（Simultaneous Multithreading，简称 SMT）。简单用一句话概括：超线程就是用极其低廉的硬件成本，让操作系统产生幻觉，把“1 个物理核心”当成“2 个逻辑核心”来用，目的是为了把超标量流水线里闲置的计算资源全部榨干。这项技术的CPU需要芯片组、操作系统和应用软件的支持，才能发挥该项技术的优势。

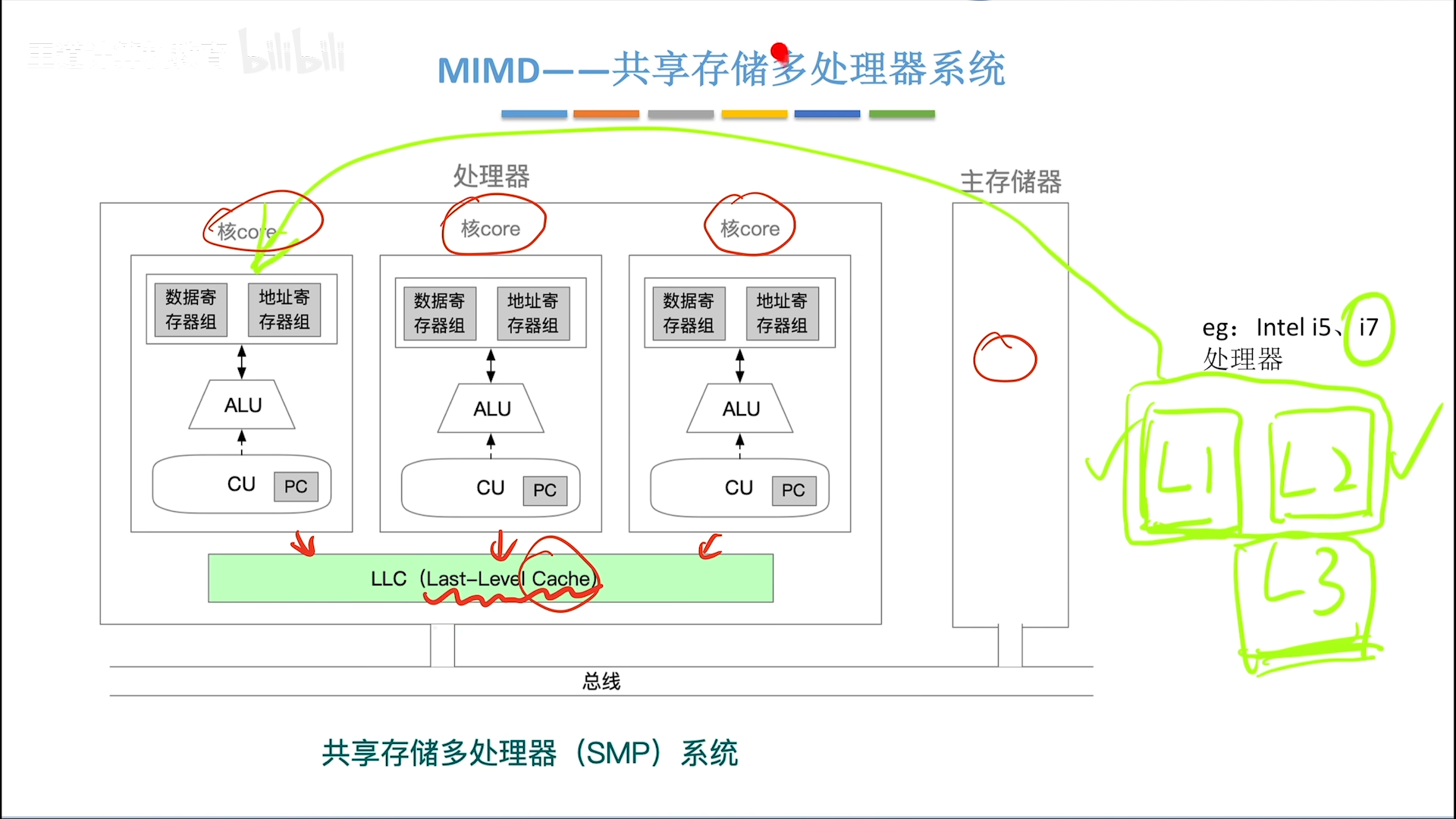

多处理机内存架构对比：UMA vs NUMA

1. UMA (Uniform Memory Access, 统一内存访问)

2. 核心定义： 所有的处理器共享同一个物理内存。

3. 最大特征： 任何处理器访问任何内存地址的时间是完全相等的。

4. 典型代表： SMP（Symmetric Multiprocessor，对称多处理机系统）通常就是 UMA 架构。

5. 优点： 硬件结构简单，软件/OS编程容易（不用管数据存在哪，反正访问速度都一样）。

6. 缺点（考点）： 扩展性极差。因为大家都走同一条系统总线去访问同一块内存，CPU 数量一多，总线就严重拥堵，成为性能瓶颈。

7. 需要解决的问题是Cache的一致性。

8. NUMA (Non-Uniform Memory Access, 非统一内存访问)

9. 核心定义： 内存被物理分割，每个处理器（或节点）拥有自己直接连接的本地内存，但依然可以通过互连网络访问其他处理器的远程内存。

10. 最大特征： 访问时间不相等。访问本地内存极快，访问远程内存较慢。

11. 优点（考点）： 扩展性极好。打破了单一总线的瓶颈，适合构建成百上千核的大型服务器。

12. 缺点： 编程复杂。操作系统需要极强的调度能力（NUMA 亲和性），尽量让 CPU 处理自己本地内存里的数据，避免跨节点访存。

习题笔记

1. n位CPU通常表示的意思是机器字长为n位，与数据总线的位数相同。

2. PC的位数取决于存储器容量和指令字长。对于后者，我的理解如下，程序指令数量不变时，指令越长占用内存越多，需要更大寻址空间，因此 PC 位数要更大。

3. 通用寄存器供用户自由编程，可以存放数据和地址。而指令寄存器是专门用于存放指令的专用寄存器，不能由专用寄存器代替。

4. 指令译码器仅对操作码字段进行译码，地址码的解析、运算、处理全部在 ID（译码阶段）完成。

5. 地址译码器是主存等存储器的组成部分，其作用是根据输入的地址码唯一选定一个存储单元，它不是CPU的组成部分。

6. 间址会取出EA后拼接到IR。

7. PSW 对应用程序员（高级语言）透明，对汇编/系统级程序员不完全透明，且其可修改性受权限位限制。

8. 边界对齐（自然对齐）：数据起始地址为该数据自身占用字节数的整数倍；

存储字边界对齐：数据 / 存储字起始地址为存储字长（字节）的整数倍；

1. CPU可以通过指令周期的不同阶段来区分是指令还是数据。

2. MAR、MDR两者与主存之间的数据传送是有专属读写控制信号的。

3. 读用MUX，写用地址译码器。

4. 指令译码是像取指一样机器会自发做的，这一步指的是产生控制信号(IR) -> CU，以及读取通用寄存器组。

5. 若在执行指令的过程中发生严重错误，如控制器出错、存储器校验错等，则程序将无法继续执行，只能终止。

6. 异常有非法指令、地址非法、校验错、页面失效、运算溢出和除数为零等。

7. 系统调用属于自陷，它是用户程序主动、自愿地通过一条特殊指令（如 int 0x80 或 syscall），触发一个“陷阱”，从而陷入内核态执行。
